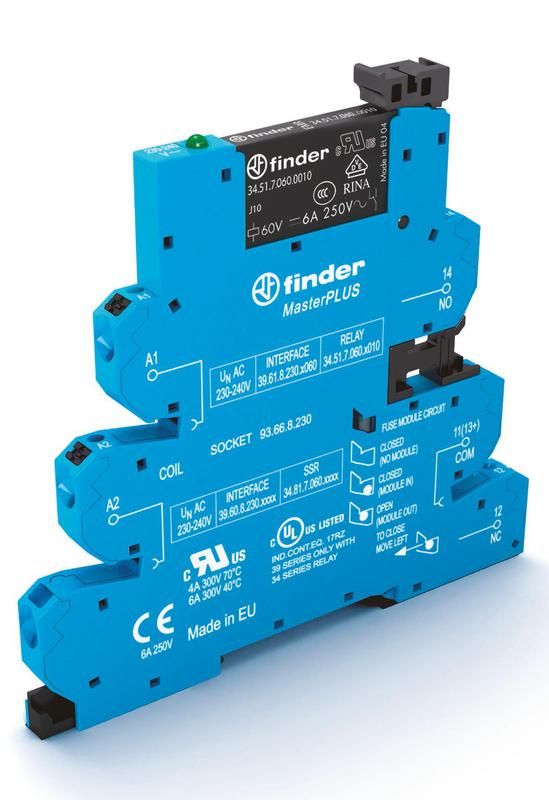

Интерфейсный модуль, электромеханические реле, серия MasterPLUS; 1CO 6A; питание 230-240В AC; категория защиты IP20 | 396182300060 Finder 39.61.8.230.0060

Интерфейсный модуль Finder 39.61.8.230.0060 - это надёжное электромеханическое реле серии MasterPLUS с коммутацией до 6 А переменного тока и напряжением питания 230–240 В AC. Устройство предназначено для управления нагрузками в автоматизированных системах, где требуется физическая изоляция цепей управления и силовой части. Модуль устанавливается на DIN-рейку через платформу и оснащён светодиодной индикацией состояния.

Назначение и область применения

Интерфейсный модуль Finder 39.61.8.230.0060 используется для передачи сигнала между слаботочными цепями (например, PLC, контроллерами) и силовыми нагрузками. Он обеспечивает гальваническую развязку, защищает чувствительную электронику от скачков напряжения и позволяет управлять устройствами с высокой мощностью через низковольтные команды. Подходит для промышленной автоматизации: управление двигателями, нагревательными элементами, световыми сигналами, насосами и другим оборудованием, работающим от сети 230 В AC.

Технические характеристики

• Тип устройства: электромеханическое реле с моностабильным переключением
• Напряжение питания: 230 В AC (рабочий диапазон 230–240 В)
• Коммутируемый ток: 6 А при переменном токе
• Количество контактов: один одинарный переключающий контакт (1CO)
• Тип контактов: нормально разомкнутые (NO) и нормально замкнутые (NC) - отсутствуют; только переключающий контакт (SPDT)
• Подключение: пружинные клеммы Push-in - быстрое и надёжное соединение без инструментов
• Степень защиты: IP20 - защита от доступа пальцами и крупных предметов, не защищён от воды и пыли
• Светодиодная индикация: да - показывает состояние включенного реле
• Способ монтажа: установка на монтажную плату (DIN-рейку)
• Поляризация: свободная - можно подключать клеммы управления в любом порядке
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Интерфейсный модуль Finder 39.61.8.230.0060 совместим с любыми DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно вставить корпус в направляющие рейки до щелчка. Клеммы управления (катушка) и нагрузочные контакты расположены с противоположных сторон - удобно для распределения проводов. Присоединение проводов осуществляется методом Push-in: зачищенные жилы до 2,5 мм2 вставляются в клеммы до упора - зажим происходит автоматически. Не требует затяжки винтов. Обязательно проверьте, что провода полностью вошли - при недостаточном введении возможен плохой контакт.

Безопасность и стандарты

Модуль соответствует европейским стандартам безопасности EN 61810-1 (общие требования к реле), EN 61810-2 (требования к механической долговечности) и EN 61810-7 (тестирование на безопасность при использовании в электроустановках). Сертифицирован для работы в промышленных условиях. Индикация LED снижает риск ошибок при диагностике. Отсутствие защиты от брызг и пыли (IP20) делает применение вне закрытых шкафов невозможным.

Преимущества

• Высокая надёжность благодаря классической электромеханической конструкции - меньше отказов по сравнению с твердотельными аналогами при работе с индуктивными нагрузками
• Push-in клеммы ускоряют монтаж и исключают ошибки при затяжке
• Светодиодная индикация позволяет сразу определить, активировано ли реле, даже при закрытом шкафе
• Свободная полярность катушки - не нужно соблюдать порядок подключения управляющего напряжения
• Серия MasterPLUS имеет широкую совместимость с другими модулями того же семейства - легко масштабируется

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или воздействия жидкостей - IP20 не обеспечивает защиту от внешней среды
• Не подходит для частого включения/выключения более 1000 операций в час - срок службы ограничен механической износостойкостью
• Недопустимо использовать для постоянного тока - максимальный ток 6 А рассчитан только на переменный ток (AC)
• Не содержит встроенной защиты от перегрузок или коротких замыканий - необходимо применять внешние предохранители или автоматы
• Максимальная рабочая температура +55 C - при превышении возможны сбои или повреждение

Примеры использования

• Управление двигателем конвейера через выход PLC
• Включение тепловентилятора в автоматическом режиме по сигналу термодатчика
• Переключение светового сигнала на станке при аварии
• Активация клапана в системе пневматики по команде с контроллера
• Обеспечение резервного включения насоса при сбое основного контура

Практические советы

• При подборе реле убедитесь, что нагрузка не превышает 6 А - особенно важно при пусковых токах двигателей
• Для индуктивных нагрузок (двигатели, реле, соленоиды) рекомендуется параллельно контакту установить RC-цепочку или варистор для гашения помех
• Проверяйте качество зачистки проводов - слишком длинная изоляция или оголённые жилы могут вызвать пробой
• Не используйте этот модуль в качестве главного выключающего аппарата - он служит для управления, а не для отключения всей системы
• При сборке панели располагайте модуль так, чтобы индикация была видна - это ускоряет обслуживание
• Этот модуль - часть серии MasterPLUS, поэтому его можно сочетать с другими реле этой серии для создания компактных решений
