Интерфейсный модуль, твердотельное реле, серия MasterBASIC; выход 2A (240В AC); питание 24В DC; категория защиты IP20 | 390070248240 Finder 39.00.7.024.8240

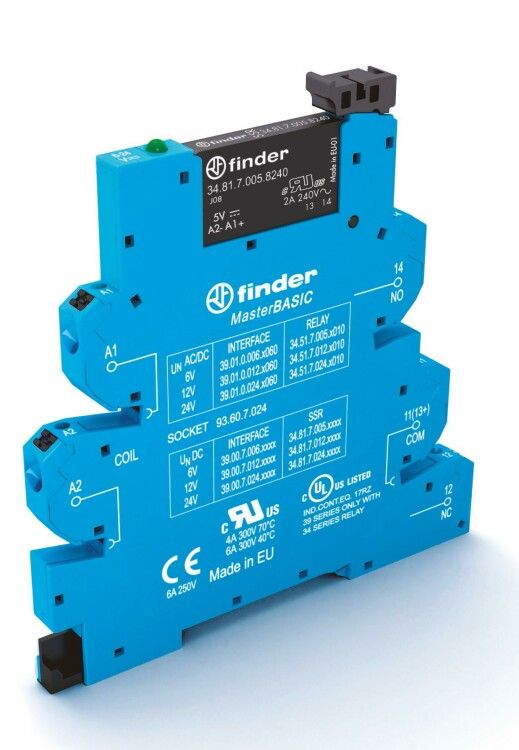

Интерфейсный модуль Finder 39.00.7.024.8240 - это твердотельное реле с управлением от постоянного тока 24 В и коммутацией нагрузки до 2 А при напряжении 240 В переменного тока. Подходит для установки на DIN-рейку в распределительных щитах, где требуется надежная и бесшумная коммутация слаботочных сигналов. Модуль серии MasterBASIC обеспечивает долгий срок службы за счет отсутствия механических контактов.

Назначение и область применения

Интерфейсный модуль Finder 39.00.7.024.8240 используется для управления силовыми цепями переменного тока с помощью слаботочных управляющих сигналов постоянного тока. Он применяется там, где важна длительная работа без износа - например, в системах автоматизации, панелях управления станков, конвейерах, освещением и HVAC-системах. Благодаря твердотельной технологии, модуль исключает искрение и механический износ, что делает его идеальным для частых включений/выключений.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока
• Номинальный ток нагрузки: 2 А
• Напряжение коммутируемой нагрузки: до 240 В переменного тока
• Тип переключения: моностабильное (однотактное), один нормально разомкнутый контакт (NO)
• Количество переключающих контактов: 0 (нет переключающего контакта - только NO)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли)
• Подключение: пружинный зажим (Push-in) - быстрое и надежное соединение без инструментов
• Индикация состояния: светодиод показывает наличие сигнала управления
• Климатическое исполнение: УХЛ4 (работает при температуре от −25 C до +55 C, допустима повышенная влажность)
• Поляризация входа: свободная - можно подключать любую полярность 24 В DC
• Наличие розетки: да - позволяет легко заменить модуль без перепайки проводов
• Способ монтажа: на монтажную плату (DIN-рейку)
• Соответствие стандартам: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Интерфейсный модуль Finder 39.00.7.024.8240 совместим с любой DIN-рейкой типа TS35. Для монтажа достаточно вставить модуль в направляющие рейки до характерного щелчка. Клеммы Push-in позволяют вставлять одножильные провода сечением до 2,5 мм2 без предварительной подготовки - просто введите провод до упора. Наличие розетки обеспечивает возможность быстрой замены без отсоединения проводов. Управление осуществляется через два входных контакта: положительный и отрицательный - полярность не имеет значения.

Безопасность и стандарты

Модуль соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Защита IP20 гарантирует, что внутренние компоненты недоступны для случайного прикосновения пальцем или инструментом, однако устройство не предназначено для работы во влажных средах или на открытом воздухе. Работа в условиях, превышающих класс UHL4, может снизить надежность и срок службы.

Преимущества

• Отсутствие механических контактов - нет искр, шума, износа и скачков напряжения при включении
• Высокая скорость переключения - подходит для импульсного управления
• Долгий срок службы - до 1 млн операций при номинальной нагрузке
• Простота монтажа благодаря пружинному зажиму и розетке
• Светодиодная индикация позволяет сразу определить состояние управления
• Свободная поляризация - не требует соблюдения порядка подключения управляющих проводов

Ограничения применения

• Не предназначен для коммутации постоянного тока - работает только с переменным током до 240 В
• Запрещена эксплуатация в условиях высокой запыленности, влажности или воздействия жидкостей - степень защиты IP20 не обеспечивает герметичность
• Максимальная мощность нагрузки - 480 Вт (при 240 В × 2 А); превышение вызовет перегрев и отказ
• Не рекомендуется использовать в цепях с высокими импульсными перегрузками (например, стартеры двигателей) без дополнительной защиты
• Требуется достаточное охлаждение - не устанавливать в плотном корпусе без вентиляции при работе на пределе тока

Примеры использования

• Управление нагревателями в термокамерах
• Переключение светильников в системах автоматического освещения
• Коммутация вентиляторов в контроллерах климатических систем
• Интерфейс между ПЛК (24 В DC) и сетью 230 В AC
• Автоматизация линий производства с частыми циклами включения

Практические советы

• При подключении нагрузки используйте провода сечением не менее 1,5 мм2 - для 2 А тока этого достаточно, но лучше 2,5 мм2 для снижения потерь
• Не забудьте проверить соответствие напряжения нагрузки - нельзя подключать 380 В или постоянный ток
• Если модуль установлен рядом с источниками тепла (часто встречаются в щитах), следите за температурой окружающей среды - выше +55 C возможен аварийный отключ
• При использовании нескольких модулей в одном ряду - оставляйте минимальный зазор 5–10 мм между ними для лучшей теплоотдачи
• Для удобства обслуживания выбирайте модели с розеткой - они заменяются в несколько секунд без демонтажа проводов
