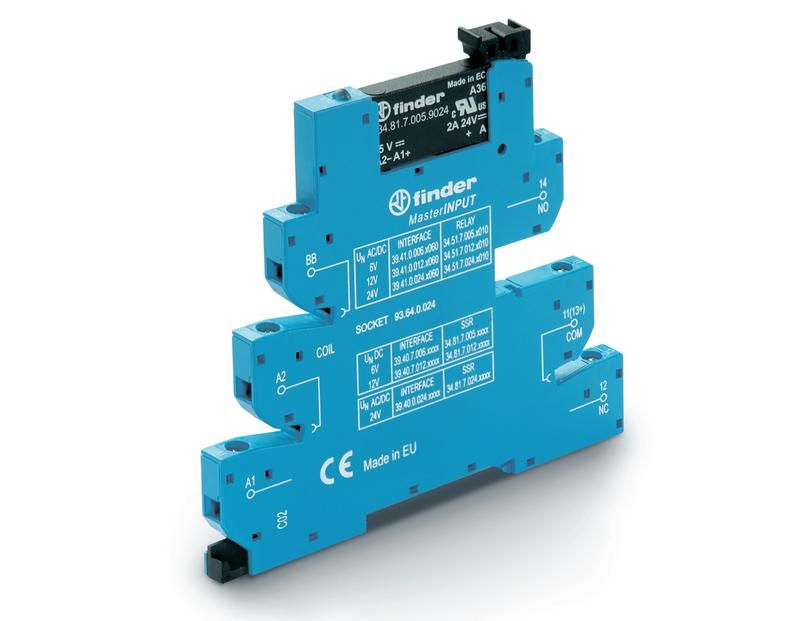

Интерфейсные модули реле MasterINPUT: Твердотельные реле, Винтовые клеммы, 1 выход 2A 240VАC, питанте 24VAC/DC - 394000248240 FINDER 39.40.0.024.8240

Интерфейсный модуль Finder 39.40.0.024.8240 - это твердотельное реле с выходом на 2 А при напряжении до 240 В переменного тока, предназначенное для коммутации нагрузок в системах автоматизации с управлением от 24 В постоянного или переменного тока. Модуль устанавливается на DIN-рейку и обеспечивает надежную изоляцию между цепями управления и нагрузки.

Назначение и область применения

Интерфейсный модуль Finder 39.40.0.024.8240 используется для управления силовыми цепями через слаботочные сигналы. Он заменяет механические реле там, где важна долговечность, бесшумность работы и отказоустойчивость. Подходит для применения в промышленной автоматике: управление двигателями, нагревательными элементами, световыми сигнализаторами, клапанами и другими устройствами с активной нагрузкой.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока, что упрощает интеграцию в разнотипные системы.
• Номинальный ток выхода: 2 А - допустимая нагрузка для резистивных цепей (например, лампы, ТЭНы); индуктивные нагрузки требуют снижения порога.
• Выходное напряжение: до 240 В AC - совместим с сетью 220–240 В, распространённой в Европе и России.
• Количество контактов: один одинарный нормально открытый (НО) - одно направление коммутации, без переключения полярности.
• Тип управления: моностабильное - состояние сохраняется при наличии управляющего сигнала, возвращается в исходное после его прекращения.
• Степень защиты: IP20 - защищён от доступа пальцами и крупных частиц, но не от воды и пыли; подходит только для установки внутри щитов.
• Подключение: винтовые клеммы - надёжный и проверенный способ фиксации проводов, не требует специальных инструментов.
• Светодиодная индикация: да - горит при подаче управляющего напряжения, позволяет визуально контролировать состояние модуля.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −25 C до +40 C и относительной влажностью до 95 % без конденсации.
• Поляризация: свободная - можно подключать управляющее напряжение любой полярности (не важно, какой вывод "+" или "-").

Совместимость и монтаж

Интерфейсный модуль Finder 39.40.0.024.8240 монтируется на стандартную DIN-рейку шириной 35 мм. Комплектуется встроенной розеткой - достаточно вставить модуль в гнездо, чтобы обеспечить электрический контакт. Это ускоряет замену и обслуживание. Для подключения входа и выхода используются винтовые зажимы: рекомендуется использовать жилы сечением 0,2–2,5 мм2. Кабели должны быть зачищены на 6–8 мм. Перед первым запуском проверьте затяжку клемм - ослабление вызывает перегрев.

Безопасность и стандарты

Модуль соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Эти требования обеспечивают электрическую изоляцию, термическую стойкость и предотвращают самопроизвольное включение. Применение в соответствии с этими стандартами гарантирует соответствие требованиям безопасности при проектировании промышленных систем.

Преимущества

• Отсутствие движущихся частей - срок службы выше, чем у механических реле, особенно при частых включениях.
• Бесшумная работа - идеально для помещений с чувствительным оборудованием или людьми рядом.
• Защита от скачков напряжения - внутренние RC-цепочки гасят помехи, возникающие при коммутации индуктивных нагрузок.
• Широкий диапазон питания 24 В AC/DC - не требуется отдельный источник постоянного тока, если есть переменный.
• Индикация состояния - светодиод показывает наличие управляющего сигнала, упрощает диагностику.

Ограничения применения

• Не предназначено для коммутации мощных индуктивных нагрузок (электромагниты, катушки, большие двигатели) - возможен пробой полупроводниковой структуры. При таких нагрузках используйте внешний демпфер или реле с более высоким импульсным током.
• IP20 не допускает использование вне закрытых шкафов - нельзя устанавливать на открытом воздухе, в сырых или пыльных местах.
• Рассчитан на резистивные нагрузки до 2 А - при работе с лампами накаливания учтите бросок тока при включении (до 10× номинала), он может привести к преждевременному выходу из строя.
• Не поддерживает коммутацию постоянного тока - только переменный ток 240 В AC.

Примеры использования

• Управление освещением в цеху по сигналу от PLC.
• Включение тепловентилятора при достижении заданной температуры.
• Переключение сигнальных ламп на пульте управления.
• Активация электромагнитного клапана в системе пневматики.
• Коммутирующий элемент в панелях управления станков и конвейеров.

Практические советы

• Выбирайте интерфейсный модуль Finder 39.40.0.024.8240, когда нужна надёжная, долговечная и бесшумная коммутация маломощных нагрузок. Для мощных двигателей лучше выбрать контактор.
• Проверяйте тип нагрузки перед установкой. Если это лампа накаливания - убедитесь, что её пусковой ток не превышает 10 А (для 2 А реле это максимум около 200 Вт).
• При использовании в системах с частыми включениями (более 1000 раз в час) следите за температурой корпуса - перегрев снижает срок службы.
• Замена модуля происходит за секунды: просто выньте старый и вставьте новый - благодаря розеточному соединению не нужно перепаивать и переподключать провода.
• Не забудьте, что этот модуль - часть серии MasterINPUT. Все устройства этой серии взаимозаменяемы по форм-фактору и клеммам, что удобно при масштабировании проекта.
