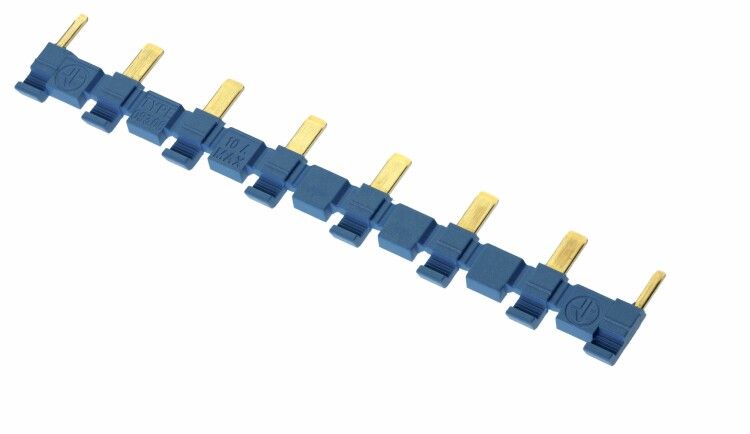

Соединитель шинный 8п син. FINDER 09308 93.08

Соединитель шинный 8-полюсный синий от Finder (артикулы 93.08 и 09308) предназначен для надёжного соединения нескольких проводников на монтажной плате в цепях постоянного или переменного тока до 220 В. Этот элемент из серии 93 используется там, где требуется компактное и безопасное распределение сигнала или питания между несколькими устройствами.

Назначение и область применения

Соединитель шинный 8-полюсный синий применяется для создания параллельных электрических соединений между выводами печатной платы, модульными устройствами или контактными группами. Подходит для сборки автоматических систем управления, реле, контроллеров, панелей распределения энергии и других устройств, установленных на DIN-рейках или монтажных платах. Часто встречается в промышленной автоматике, оборудовании для пищевой и фармацевтической промышленности, а также в системах освещения и HVAC.

Технические характеристики

• Тип: Шинный соединитель - обеспечивает внутреннее металлическое соединение всех 8 полюсов
• Рабочее напряжение: 220 В - допустимо использование в сетях переменного тока до этого значения
• Номинальный ток: 10 А - максимальный длительно допустимый ток через каждый полюс
• Цвет корпуса: Синий - визуальное отличие от других соединителей, упрощает идентификацию цепей
• Способ монтажа: На монтажную плату - устанавливается через паяные контакты или гнёзда PCB
• Степень защиты: IP20 - защищён от доступа пальцами и крупным инструментом, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температуры и повышенная влажность
• Диапазон рабочих температур: от -40 до +70 C - работает в широком температурном интервале, включая холодные склады и нагреваемые шкафы
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям безопасности коммутирующих устройств

Совместимость и монтаж

Соединитель шинный 8-полюсный синий совместим с печатными платами, имеющими стандартный шаг контактов 5,08 мм. Монтаж выполняется путём вставки выводов в отверстия платы и последующей пайки. Для удобства сборки рекомендуется использовать паяльник с регулируемой температурой (до 260 C) и избегать перегрева более чем на 5 секунд на каждом контакте. Соединители серии 93 совпадают по габаритам с другими изделиями Finder того же типа - можно заменить аналогичные модели без изменения дизайна платы.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1/2/7, которые гарантируют механическую прочность, электрическую изоляцию и долговечность при многократных нагрузках. Наличие сертификатов позволяет применять соединитель шинный 8-полюсный синий в промышленных установках, требующих соблюдения европейских правил безопасности. Однако из-за степени защиты IP20 запрещено использование во влажных средах, на улице или в местах с риском попадания жидкости.

Преимущества

• Высокая плотность соединений - восемь полюсов в одном компактном корпусе снижают количество отдельных проводов
• Стабильный контакт - медные токоведущие части обеспечивают минимальное переходное сопротивление
• Цветовая маркировка - синий цвет помогает быстро определить функциональную группу цепей при обслуживании
• Широкий температурный диапазон - надёжно работает даже в условиях суровых зимних помещений
• Поддержка стандарта EN 61810 - повышает доверие при проверках и аудите оборудования

Ограничения применения

• Не предназначена для внешней установки - IP20 не защищает от влаги, пыли и механических воздействий
• Запрещено превышать номинальный ток 10 А - перегрузка вызывает перегрев и выход из строя
• Не подходит для высокочастотных сигналов выше 1 кГц - возможно влияние паразитной ёмкости
• Требуется точная пайка - плохой контакт может стать причиной скачков напряжения или отказа системы
• Не рекомендован для частого демонтажа - конструкция не предусматривает быстроразъёмных соединений

Примеры использования

• Объединение входов нескольких реле в одной плате управления
• Распределение питания 220 В между несколькими светильниками в шкафу автоматики
• Связь между датчиками и контроллером в системе контроля температуры
• Создание общей шины заземления или нулевого потенциала внутри электронного блока

Практические советы

• Перед монтажом проверьте соответствие шага контактов вашей плате - типичный шаг 5,08 мм, но бывают исключения
• При использовании в шкафах с высокой температурой убедитесь, что окружающие детали не нагреваются свыше +70 C
• Для лучшей теплоотдачи используйте площадки на плате с увеличенной медью вокруг контактов
• При замене старого соединителя - берите тот же артикул (93.08 / 09308), чтобы сохранить совместимость
• Не используйте этот соединитель вместо предохранителя или выключателя - он лишь передаёт ток, не размыкая цепь
