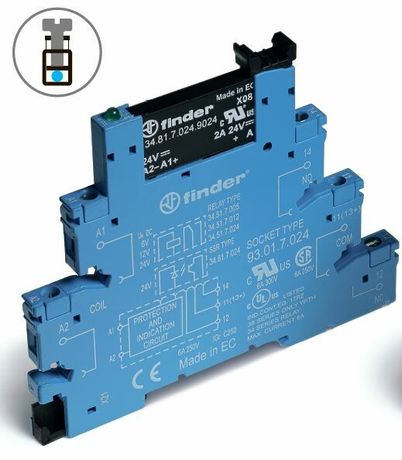

Интерфейсный модуль твердотельного реле винтовые клеммы 1 выход 2A-240VAC 24VDC - 388170248240 FINDER 38.81.7.024.8240

Интерфейсный модуль Finder 38.81.7.024.8240 - это твердотельное реле с выходом на 2 А при напряжении 240 В переменного тока, предназначенное для коммутации нагрузок в системах автоматизации с управлением от цепей постоянного тока 24 В. Модуль устанавливается на монтажную плату и обеспечивает надежное переключение без механических частей, что повышает долговечность в условиях высокой частоты включений.

Назначение и область применения

Интерфейсный модуль Finder 38.81.7.024.8240 используется для изолированного управления мощными нагрузками (например, нагревательными элементами, двигателями, светильниками) слаботочным сигналом 24 В постоянного тока. Подходит для установки в распределительные щиты, контроллеры PLC, системы автоматизации производства и оборудования с требованием к бесшумной работе и высокой скорости переключения.

Технические характеристики

• Тип устройства: твердотельное реле (без движущихся контактов)
• Напряжение питания: 24 В постоянного тока (DC)
• Коммутируемый ток: до 2 А при напряжении 240 В переменного тока (AC)
• Количество выходных контактов: один нормально открытый (НО)
• Тип управления: моностабильное - включение при подаче сигнала, выключение при его снятии
• Подключение: винтовые клеммы для проводов сечением до 2,5 мм2
• Индикация: светодиод показывает состояние входа (горит при наличии управляющего напряжения)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Поляризация: определённая - требуется соблюдение полярности при подключении питания
• Нормативные стандарты: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Интерфейсный модуль Finder 38.81.7.024.8240 рассчитан на монтаж на DIN-рейку через специальную розетку, которая входит в комплект. Для установки достаточно защелкнуть устройство в розетку, затем подключить управляющий сигнал 24 В DC к входным клеммам и нагрузку 240 В AC к выходным. Клеммы позволяют фиксировать провода сечением до 2,5 мм2. Не рекомендуется использовать без розетки - прямой монтаж на плату невозможен.

Безопасность и стандарты

Модуль соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к релейным устройствам в отношении электробезопасности, устойчивости к импульсным помехам и сроков службы. Защита IP20 исключает риск поражения током при случайном прикосновении к клеммам, но не защищает от попадания пыли или влаги - применение возможно только внутри закрытых щитов.

Преимущества

• Отсутствие механических контактов - увеличенный срок службы, особенно при частых включениях (до миллиона операций)
• Бесшумная работа - идеально для помещений с чувствительностью к шуму
• Высокая скорость переключения - подходит для импульсного управления
• Светодиодная индикация позволяет быстро диагностировать состояние входа
• Фиксированный тип подключения через розетку снижает вероятность ошибок при замене

Ограничения применения

• Не предназначено для работы с постоянным током на выходе - только переменный ток 240 В AC
• Запрещена эксплуатация вне закрытых электрошкафов из-за низкой степени защиты IP20
• Чувствителен к перегрузкам по току - превышение 2 А может вызвать выход из строя
• Требуется соблюдение полярности при подключении 24 В DC - неверная полярность не повредит устройство, но оно не будет работать
• Не поддерживает многоконтактные схемы - только один выходной контакт

Примеры использования

• Управление нагревателем в термокамере через PLC с выходом 24 В DC
• Переключение освещения на конвейере по команде с контроллера
• Активация насоса в системе охлаждения при достижении заданной температуры
• Коммутация соленоидных клапанов в автоматических линиях

Практические советы

• Обязательно используйте розетку, входящую в комплект - она обеспечивает правильное расположение клемм и безопасность при замене
• Проверьте соответствие нагрузки: максимальный ток 2 А, напряжение - только переменное 240 В; не применяйте для двигателей выше 500 Вт
• При использовании в среде с вибрацией убедитесь, что розетка плотно зафиксирована на DIN-рейке
• Для длительной работы при предельных значениях тока обеспечьте хорошее теплоотведение - не располагайте рядом с другими тепловыделяющими элементами
• При замене старого реле проверьте, совпадают ли типы управления - этот модуль не подходит для бистабильных схем
