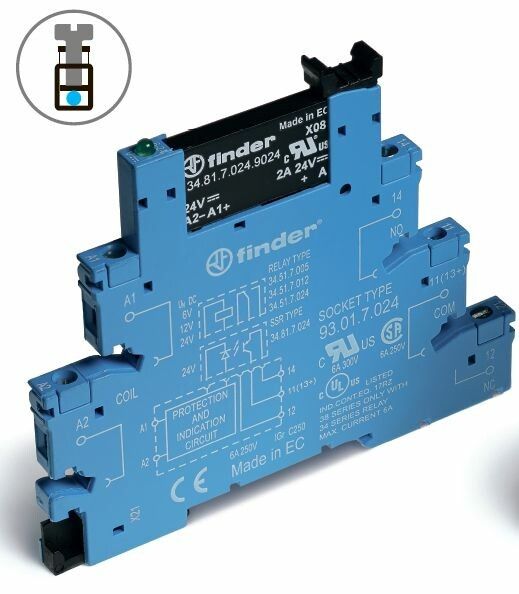

Интерфейсные модули реле Твердотельные реле, Винтовые клеммы, 1 выход 2A-24VDC, 24VDC - 388170249024 FINDER 38.81.7.024.9024

Интерфейсный модуль Finder 38.81.7.024.9024 - это твердотельное реле с выходным током 6 А при напряжении 24 В постоянного тока, предназначенное для коммутации слаботочных цепей в автоматизированных системах. Модуль устанавливается на DIN-рейку, имеет винтовые клеммы и светодиодную индикацию состояния, что делает его удобным решением для монтажа в распределительных щитах.

Назначение и область применения

Интерфейсный модуль Finder 38.81.7.024.9024 используется для управления нагрузками малой и средней мощности в системах автоматизации. Он заменяет классические электромагнитные реле там, где важна долговечность, бесшумность и отсутствие механического износа. Подходит для работы с PLC, контроллерами, датчиками и другими устройствами, требующими гальванической развязки между управляющей и силовой цепями.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В DC
• Номинальный выходной ток: 6 А
• Тип переключения: моностабильное (обычно замкнутый контакт при отключённом управлении)
• Количество нормально открытых (НО) контактов: 1
• Количество переключающих контактов: 0 - значит, нет физических подвижных контактов, всё реализовано на полупроводниках
• Подключение: винтовые клеммы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Поляризация: определённая - необходимо соблюдать правильную полярность подключения питания
• Светодиодная индикация: да - горит при наличии входного сигнала
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −25C до +40C
• Способ монтажа: на DIN-рейку (монтажная плата - здесь означает возможность установки на платформу с DIN-рейкой, а не печатную плату)
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к релейным устройствам
• В комплекте с розеткой: да - модуль можно легко вынимать и менять без отсоединения проводов

Совместимость и монтаж

Интерфейсный модуль Finder 38.81.7.024.9024 совместим с любыми устройствами, поддерживающими стандартное напряжение 24 В DC и ток до 6 А. Для монтажа требуется DIN-рейка шириной 35 мм. Клеммы позволяют зажимать жилы сечением до 2,5 мм2. Перед подключением проверьте полярность: минус на COM, плюс на IN. Индикатор LED светится при активации входа - это позволяет оперативно диагностировать состояние устройства. Розетка обеспечивает быстрое обслуживание: достаточно потянуть модуль за рычаг, чтобы отключить его от сети без демонтажа проводов.

Безопасность и стандарты

Модуль сертифицирован по стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, надёжность и тестирование релейных устройств. Защита IP20 исключает доступ к токоведущим элементам при случайном прикосновении, но не предназначена для использования во влажных или запылённых средах. Климатическое исполнение УХЛ4 гарантирует работоспособность в закрытых помещениях с колебаниями температуры, типичными для промышленных объектов в России и странах СНГ.

Преимущества

• Отсутствие механических контактов - срок службы выше, чем у электромагнитных реле
• Бесшумная работа - идеально для мест с чувствительностью к шуму
• Высокая скорость переключения - подходит для импульсных сигналов и частых циклов
• Светодиодная индикация - наглядное отображение состояния без дополнительных приборов
• Разъёмная конструкция с розеткой - ускоряет замену и снижает время простоя
• Низкий уровень тепловыделения - не требует радиаторов при работе до 6 А

Ограничения применения

• Не применяется в цепях переменного тока - только для 24 В DC
• Запрещено использование в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 недостаточна
• Чувствителен к перегрузкам по току - превышение 6 А может вызвать повреждение полупроводниковых элементов
• Требуется точное соблюдение полярности - неверное подключение питания приведёт к отказу
• Не рекомендован для коммутации высоких индуктивных нагрузок без дополнительной защиты (например, диода обратного тока)

Примеры использования

• Управление двигателями постоянного тока в конвейерах
• Переключение соленоидов и клапанов в пневматических системах
• Коммутирование датчиков и освещения в автоматизированных станках
• Интерфейс между PLC и внешними исполнительными механизмами
• Аварийное отключение оборудования при срабатывании сигнализации

Практические советы

• При подключении нагрузки более 4 А рекомендуется обеспечить хорошую вентиляцию вокруг модуля - даже при низком тепловыделении длительная работа близко к пределу может снизить срок службы
• Используйте кабели с медными жилами и качественной изоляцией - плохой контакт в винтовых клеммах часто становится причиной перегрева
• Проверяйте соответствие напряжения управления (24 В DC) с выходом вашего контроллера - не все PLC имеют достаточную выходную мощность
• Для индуктивных нагрузок (катушки, реле, двигатели) параллельно подключите диод обратного тока (flyback diode) для защиты полупроводников от выбросов напряжения
• При замене старого реле - учтите, что интерфейсный модуль Finder 38.81.7.024.9024 не имеет физических контактов, поэтому он не создаёт искр - это важно для взрывоопасных зон, хотя сама защита IP20 не допускает применение в таких условиях
