Интерфейсные модули реле Твердотельные Безвинтовые зажимные клеммы 1 выход 2A 240VAC 24VDC - 389170248240 FINDER 38.91.7.024.8240

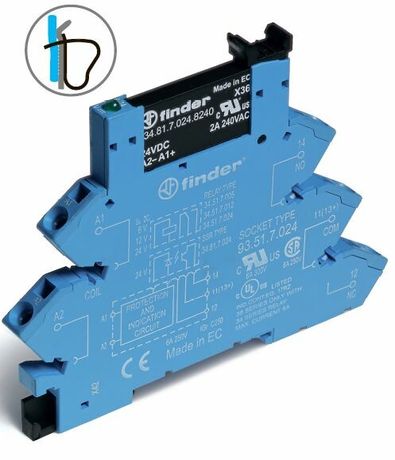

Интерфейсный модуль Finder 38.91.7.024.8240 - это твердотельное реле с управлением от постоянного тока 24 В и коммутацией нагрузки до 2 А при напряжении 240 В переменного тока. Подходит для установки на DIN-рейку в автоматических системах управления, где важна надежность, компактность и быстрый монтаж без инструментов.

Назначение и область применения

Интерфейсный модуль Finder 38.91.7.024.8240 используется для управления силовыми цепями переменного тока с помощью слаботочных сигналов постоянного тока. Он служит интерфейсом между контроллерами (например, ПЛК), датчиками и нагрузками - такими как двигатели, нагреватели, световые индикаторы или клапаны. Применяется в промышленной автоматизации, станках, конвейерах, системах вентиляции и других устройствах, требующих изолированного переключения.

Технические характеристики

• Напряжение питания управления: 24 В постоянного тока
• Номинальный коммутируемый ток: 2 А
• Напряжение коммутируемой нагрузки: до 240 В переменного тока
• Тип переключения: моностабильное (однотактное, без удержания)
• Количество контактов: 1 нормально разомкнутый (NO), 0 нормально замкнутых (NC), 0 переключающих
• Подключение: безвинтовые пружинные клеммы
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Индикация: встроенный светодиод показывает состояние включения
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Наличие розетки: да - позволяет легко вынимать модуль без отключения проводов
• Способ монтажа: на DIN-рейку (монтажная плата - означает совместимость со стандартными рейками)
• Поляризация: определённая - требуется соблюдать правильную полярность подключения управляющего сигнала
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Интерфейсный модуль Finder 38.91.7.024.8240 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких винтов не требуется. Клеммы выполнены в виде пружинных зажимов: для подключения провода достаточно вставить жилу (до 2,5 мм2) и нажать рычаг. Отсоединить можно аналогично - поднять рычаг и вытащить провод. Наличие розетки позволяет менять модуль без демонтажа проводов - удобно при обслуживании и диагностике.

Безопасность и стандарты

Модуль соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к релейным устройствам, включая электрическую прочность, срок службы и безопасность при работе. Защита IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает защиту от пыли и влаги - поэтому применение возможно только внутри закрытых щитов.

Преимущества

• Отсутствие механических контактов - увеличивает срок службы и снижает риск искрения, что важно во взрывоопасных средах
• Быстрая и инструментальная сборка благодаря пружинным клеммам
• Светодиодная индикация позволяет оперативно проверить состояние включения без тестера
• Розетка обеспечивает возможность замены без отключения проводки
• Низкое энергопотребление управления - всего несколько милливатт при 24 В DC

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости или влажности - IP20 недостаточно для открытых площадок или неотапливаемых шкафов
• Запрещено использовать для коммутации токов выше 2 А - возможен перегрев и отказ
• Только для переменного тока - нельзя подключать постоянный ток (DC) на выходе
• Обязательно соблюдение полярности входа - неверное подключение 24 В DC приведёт к отсутствию срабатывания
• Не рассчитан на импульсные нагрузки с высоким пусковым током (например, мощные лампы накаливания или трансформаторы) - рекомендуется использовать с дополнительной защитой

Примеры использования

• Управление двигателем насоса через ПЛК с выходом 24 В DC
• Переключение нагревательного элемента в термокамере
• Активация сирены или светового сигнала по команде системы контроля
• Интерфейс между слаботочным контроллером и сетью 230 В в распределительном щите

Практические советы

• Выбирайте провода сечением 0,2–2,5 мм2 - больше не поместится в клемме
• Перед первым включением проверьте соответствие полярности: "+" на входе должен быть подключен к "+24 В"
• Если нагрузка имеет высокий пусковой ток (более 5× номинала), используйте внешний предохранитель или фильтр
• Для длительной работы при максимальной нагрузке (2 А) обеспечьте хорошую вентиляцию вокруг модуля
• При использовании в серийных проектах - сохраняйте резервные экземпляры Finder 38.91.7.024.8240, поскольку они часто применяются в стандартизованных решениях
