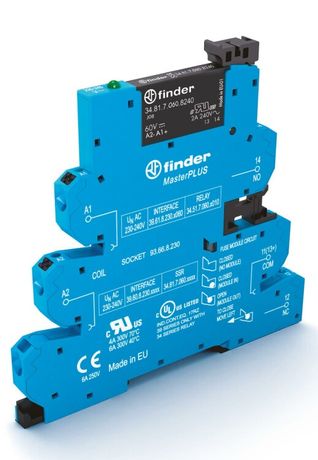

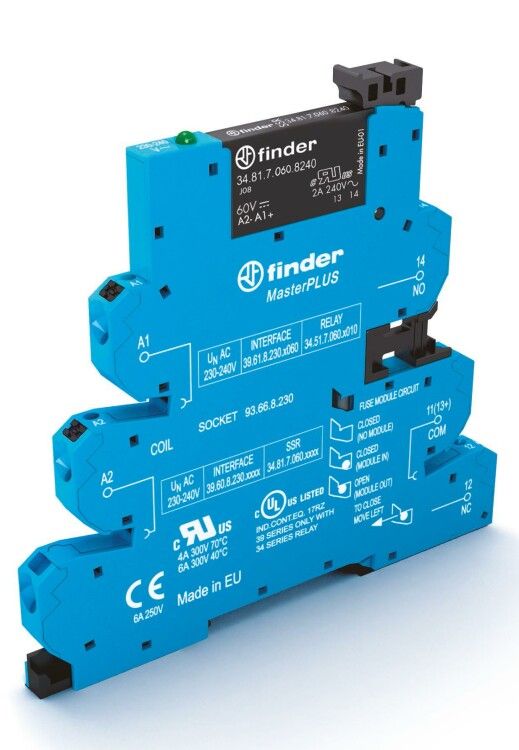

Интерфейсный модуль, твердотельное реле, серия MasterPLUS; выход 6A (24В DC); питание 24В DC; категория защиты IP20 | 396070249024 Finder 39.60.7.024.9024

Интерфейсный модуль Finder 39.60.7.024.9024 - это твердотельное реле с выходом на 6 А при напряжении 24 В постоянного тока, предназначенное для надёжного коммутирования слаботочных цепей в автоматизированных системах. Модуль отличается компактностью, удобной установкой через пружинные клеммы и индикацией состояния, что делает его подходящим решением для сборки панелей управления в промышленной среде.

Назначение и область применения

Интерфейсный модуль Finder 39.60.7.024.9024 используется для управления нагрузками малой и средней мощности в системах автоматизации. Он заменяет классические электромагнитные реле там, где важна долговечность, бесшумность работы и устойчивость к вибрациям. Подходит для применения в контроллерах PLC, панелях управления станков, конвейеров, системах освещения и других устройствах, требующих частых переключений без износа механических контактов.

Технические характеристики

• Тип изделия: твердотельное реле (без движущихся частей)
• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток выхода: 6 А при 24 В DC
• Тип переключения: моностабильное (обычно замкнутый контакт при отсутствии сигнала управления)
• Количество выходных контактов: 1 (НО - нормально открытый)
• Количество переключающих контактов: 0 (нет физических контактов - полностью полупроводниковое устройство)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли)
• Способ подключения: пружинные клеммы Push-in (быстрое соединение без инструментов)
• Светодиодная индикация: да (горит при наличии входного сигнала)
• Поляризация: свободная полюсность (можно подключать вход + и – в любом порядке)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +55C, допустима повышенная влажность)
• Соответствие стандартам: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Интерфейсный модуль Finder 39.60.7.024.9024 рассчитан на монтаж на DIN-рейку 35 мм. В комплекте с модулем идёт специальная розетка - её необходимо закрепить на рейке, после чего модуль просто вставляется сверху. Это позволяет легко менять устройство без перепайки проводов. Клеммы Push-in поддерживают провода сечением от 0,2 до 2,5 мм2. Для подключения используйте однопроволочные или многожильные провода с опрессованной жилой. Не рекомендуется использовать гибкие многожильные провода без наконечника - возможен плохой контакт.

Безопасность и стандарты

Модуль соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Сертифицирован для использования в промышленных условиях с уровнем защиты IP20. Отсутствие механических контактов снижает риск возникновения дуги и искр, что повышает взрывобезопасность в помещениях с легковоспламеняющимися веществами.

Преимущества

• Отсутствие механических контактов - срок службы более 1 млн операций
• Бесшумная работа - идеально для помещений с чувствительными к шуму условиями
• Высокая скорость переключения - подходит для импульсного управления
• Защита от помех - устойчив к ЭМИ благодаря полупроводниковой технологии
• Простота монтажа - клеммы Push-in позволяют подключить провод одним нажатием
• Индикация состояния - светодиод показывает наличие управляющего сигнала

Ограничения применения

• Не предназначено для коммутации переменного тока - работает только с постоянным током 24 В DC
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать во влажных, запылённых или наружных условиях
• При длительной работе на пределе (6 А) требуется хорошее теплоотведение - не устанавливайте плотно друг к другу без воздушного зазора
• Не поддерживает коммутацию высоких напряжений - максимальное рабочее напряжение не указано, но не следует превышать 48 В DC
• Чувствителен к перегрузкам по току - кратковременные пики выше 6 А могут вызвать отказ

Примеры использования

• Управление соленоидными клапанами в системах пневматики
• Переключение световых индикаторов или LED-лент в панелях управления
• Подключение датчиков и исполнительных механизмов к PLC
• Автоматизация процессов на конвейерах с частыми включениями/выключениями
• Коммутация небольших двигателей постоянного тока (до 150 Вт)

Практические советы

• При использовании на пределе тока 6 А - обеспечьте вентиляцию вокруг модуля, чтобы избежать перегрева
• Для многожильных проводов всегда используйте наконечники - это гарантирует надёжный контакт в клеммах Push-in
• Проверяйте полярность входного сигнала только при первом подключении - модуль работает при любой поляризации
• Замена модуля происходит за секунды: достаточно вытащить старый и вставить новый в ту же розетку
• Не используйте этот модуль вместо силового реле - он не предназначен для управления двигателями или нагревательными элементами большой мощности
