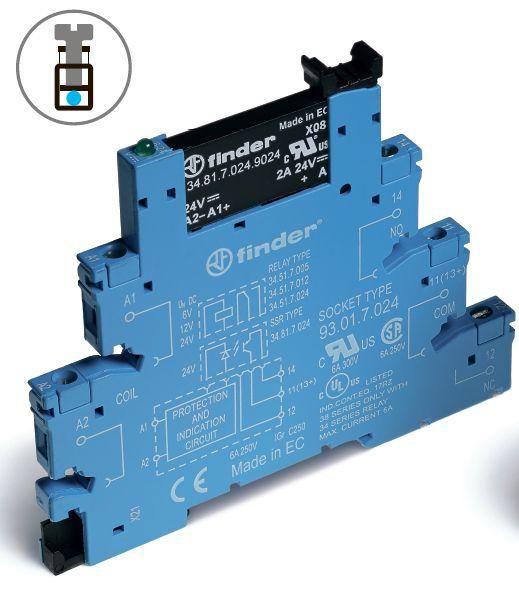

Интерфейсный модуль, твердотельное реле; выход 6A (24В DC); питание 230-240В АС/DC; категория защиты IP20; винтовые клеммы | 388102409024 Finder 38.81.0.240.9024

Интерфейсный модуль Finder 38.81.0.240.9024 - это твердотельное реле с выходом на 6 А при 24 В постоянного тока, предназначенное для коммутации слаботочных цепей при управлении от сети 230–240 В переменного или постоянного тока. Модуль устанавливается на DIN-рейку и подходит для автоматизации промышленного оборудования.

Назначение и область применения

Интерфейсный модуль Finder 38.81.0.240.9024 используется для изолированного переключения нагрузок малой мощности - например, сенсоров, светодиодов, катушек других реле или PLC-выходов. Он заменяет механические реле там, где важна долговечность, бесшумность работы и отсутствие искрения. Подходит для систем автоматизации: станков, конвейеров, систем управления освещением, лабораторного оборудования.

Технические характеристики

• Выходной ток: до 6 А при 24 В постоянного тока
• Напряжение управления: 230–240 В AC/DC - работает как от переменного, так и от постоянного тока
• Тип переключения: моностабильное (однорежимное) - включено при наличии напряжения на входе, выключено при его отсутствии
• Защита: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не от воды и мелкой пыли
• Подключение: винтовые клеммы - надёжное фиксирование проводов без пайки
• Индикация: светодиод показывает состояние включения выхода
• Монтаж: установка на DIN-рейку (монтажная плата - значит, совместим с типовыми шасси и распределительными щитами)
• Количество контактов: один нормально открытый (НО) контакт; переключающие контакты отсутствуют - только одностороннее включение
• Поляризация: свободная - можно подключать входную цепь без учёта полярности
• Материал корпуса: пластик - легкий, не проводящий, устойчивый к воздействию среды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температуры и влажности
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирован для промышленных реле

Совместимость и монтаж

Интерфейсный модуль Finder 38.81.0.240.9024 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы позволяют подключить провода сечением до 2,5 мм2. Для подключения входа используйте провода 230–240 В - они должны соответствовать требованиям безопасности сетевой цепи. Выход 24 В DC подключается к нагрузке через отдельную цепь - не допускается превышение 6 А. Комплектуется встроенной розеткой - модуль легко вставляется и извлекается без инструментов.

Безопасность и стандарты

Модуль соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, испытания и классификацию релейных устройств. Защита IP20 исключает доступ к токоведущим элементам при случайном прикосновении, но не обеспечивает защиту от влаги - не применяйте в сырых или пыльных условиях вне закрытых щитов.

Преимущества

• Отсутствие движущихся деталей - срок службы выше, чем у механических реле
• Бесшумная работа - идеально для помещений с чувствительным оборудованием
• Не вызывает помех - нет искрения при переключении, снижена ЭМИ
• Светодиодная индикация позволяет оперативно определить состояние устройства
• Широкий диапазон входного напряжения (AC/DC) - гибкость в проектировании
• Фиксация в розетке - быстрая замена без демонтажа проводов

Ограничения применения

• Не предназначено для коммутации переменного тока на выходе - только 24 В постоянного тока
• IP20 не защищает от влаги, пыли и агрессивных сред - нельзя использовать в открытом воздухе или на производстве с высокой запылённостью
• Максимальный выходной ток - 6 А; при превышении возможен перегрев и отказ
• Не рекомендовано для импульсных нагрузок с высокими пусковыми токами (например, двигателей)
• Требует стабильного напряжения управления - скачки выше 240 В могут повредить входную цепь

Примеры использования

• Управление световой сигнализацией на станке через PLC
• Переключение датчиков давления или температуры в контроллер
• Включение/выключение нагревательных элементов 24 В в системах терморегуляции
• Коммуникация между различными уровнями автоматизации (например, 230 В → 24 В)

Практические советы

• Проверьте соответствие сечения проводов - максимальное сечение для клемм - 2,5 мм2
• При использовании в щите соблюдайте зазоры вокруг модуля для теплоотвода - даже при 6 А возможен лёгкий нагрев
• Не подключайте индуктивные нагрузки (катушки, двигатели) напрямую - используйте дополнительную защиту (диод, RC-цепочка)
• При замене старого реле - убедитесь, что новое имеет ту же поляризацию и тип выхода
• Интерфейсный модуль Finder 38.81.0.240.9024 лучше всего применять в составе уже спроектированной системы - он не является источником питания, а лишь её коммутационным элементом
