Интерфейсные модули реле MasterOUTPUT: Электромех. реле, Винтовые клеммы, Контакты AgNi, 1 группа конт.6A, 24VAC/DC - 392100240060 FINDER 39.21.0.024.0060

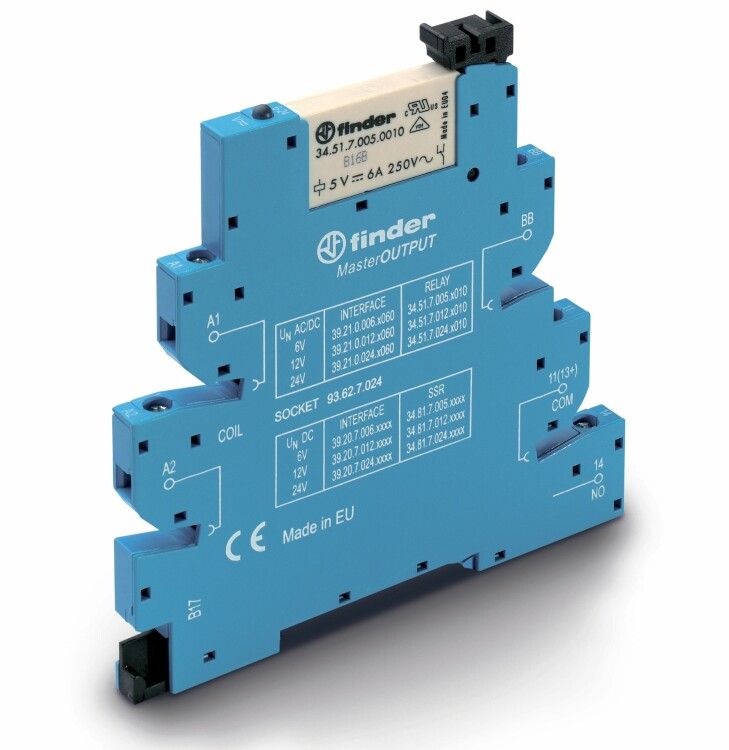

Интерфейсный модуль Finder 39.21.0.024.0060 - это электромеханическое реле серии MasterOUTPUT с одним нормально разомкнутым контактом на 6 А, рассчитанное на управление нагрузкой постоянного или переменного тока 24 В. Подходит для коммутации слаботочных цепей в автоматизированных системах, где требуется надёжная изоляция между управляющей и силовой частью.

Назначение и область применения

Интерфейсный модуль Finder 39.21.0.024.0060 используется для передачи сигнала управления от контроллеров, PLC или других устройств с низким уровнем мощности к более мощным нагрузкам - например, катушкам контакторов, маломощным двигателям, световым индикаторам или нагревательным элементам. Модуль обеспечивает гальваническую развязку между управляющим сигналом и нагрузкой, что повышает устойчивость системы к помехам. Применяется в промышленной автоматизации, станках, конвейерах, системах вентиляции и контроля доступа.

Технические характеристики

• Номинальное напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока без перенастройки;
• Номинальный ток контактов: 6 А - способен коммутировать нагрузки до 6 А при напряжении до 250 В AC / 30 В DC;
• Тип контакта: один нормально разомкнутый (1NO) с покрытием AgNi - улучшенная стойкость к дуге и окислению;
• Светодиодная индикация: есть - показывает состояние включения управляющего контура;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметичен;
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Способ монтажа: на DIN-рейку через розетку (в комплекте);
• Тип управления: моностабильное - возвращает в исходное положение после снятия напряжения;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25 C до +55 C и повышенной влажностью;
• Поляризация: свободная - можно подключать управляющее напряжение любым направлением;
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и высоким температурам;
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - подтверждает соответствие требованиям безопасности и надёжности.

Совместимость и монтаж

Интерфейсный модуль Finder 39.21.0.024.0060 монтируется на стандартную DIN-рейку шириной 35 мм с помощью входящей в комплект розетки. Для установки достаточно вставить модуль в розетку до щелчка. Клеммы позволяют подключить провода сечением до 2,5 мм2 - как одножильные, так и многожильные с наконечниками. Управление осуществляется через два вывода на стороне управления (обозначены на корпусе). Нагрузка подключается к двум выходным клеммам. Обязательно соблюдайте полярность при подключении постоянного тока - хотя модуль имеет свободную полюсность, рекомендовано соблюдать маркировку для долговечности светодиода индикации.

Безопасность и стандарты

Интерфейсный модуль Finder 39.21.0.024.0060 соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромеханических реле. Сертифицирован для работы в условиях промышленной автоматизации. Гальваническая развязка между управляющими и силовыми цепями обеспечивает защиту от импульсных помех и пробоя. Компоненты выполнены из материалов, не поддерживающих горение, и соответствуют RoHS.

Преимущества

• Широкий диапазон рабочего напряжения (24 В AC/DC) - снижает необходимость запаса разных моделей;
• Контакты из сплава AgNi - увеличенный срок службы при переключении индуктивных нагрузок;
• Светодиодная индикация - позволяет оперативно диагностировать состояние модуля без тестирования;
• Розетка в комплекте - ускоряет замену и обслуживание без демонтажа проводов;
• Высокая плотность монтажа - занимает мало места на рейке, подходит для компактных шкафов.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от воды, брызг и пыли;
• Запрещено использовать для коммутации токов выше 6 А - риск оплавления контактов и отказа;
• Не рекомендуется для частого переключения (>1000 циклов/час) при максимальном токе - снизится ресурс;
• Не подходит для взрывоопасных зон - отсутствует взрывозащита и сертификат ATEX.

Примеры использования

• Управление пускателем двигателя в системе конвейера от PLC с выходом 24 В DC;
• Переключение освещения в распределительном шкафу по сигналу с терморегулятора;
• Активация соленоидного клапана в системе охлаждения при достижении порогового значения;
• Формирование сигнала тревоги от датчика уровня через реле в системе SCADA.

Практические советы

• При подключении нагрузки с индуктивностью (например, катушки контакторов) используйте RC-демпфер или варистор для продления срока службы контактов;
• Проверьте посадочные размеры розетки перед закупкой - совместима только с розетками серии 39;
• Не затягивайте винты клемм слишком сильно - это может повредить медные жилы или саму клемму;
• При использовании в среде с высокой влажностью (UHL4) следите за отсутствием конденсата внутри шкафа - он может вызвать коррозию клемм;
• Для быстрого ремонта всегда храните запасные модули Finder 39.21.0.024.0060 - замена занимает менее минуты благодаря розетке.
