Интерфейсные модули реле Электромеханические реле, Винтовые клеммы, Контакты AgSnO2, 1 группа конт.6A, 24V AC/DC - 385100244060 FINDER 38.51.0.024.4060

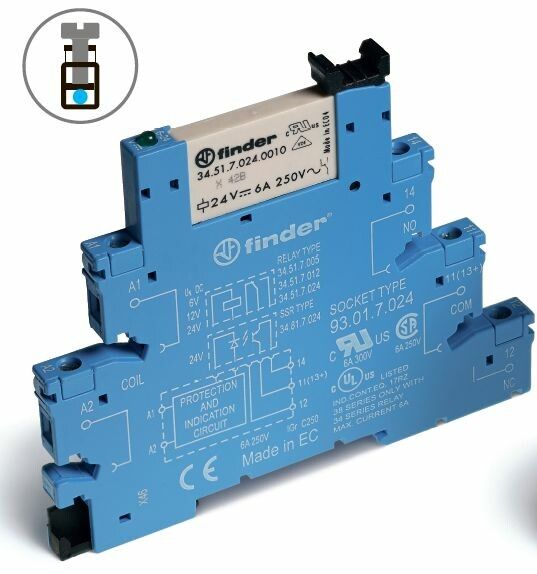

Модуль интерфейсный Finder 38.51.0.024.4060 - это надёжное электромеханическое реле с одиночным переключающим контактом на 6 А, предназначенное для коммутации нагрузок в системах автоматизации с управлением от 24 В постоянного или переменного тока. Устройство совмещает простоту монтажа на DIN-рейку, индикацию состояния и высокую долговечность за счёт серебро-оксидистых контактов.

Назначение и область применения

Модуль интерфейсный Finder 38.51.0.024.4060 используется для изолированной коммутации слаботочных управляющих сигналов в мощные нагрузки. Подходит для применения в промышленной автоматике: управление двигателями, клапанами, световыми сигнализаторами, нагревательными элементами. Часто применяется в панелях управления, станках, конвейерах и системах безопасности, где требуется гальваническая развязка между цепями управления и силовой частью.

Технические характеристики

• Номинальное напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока без перенастройки;
• Номинальный ток контактов: 6 А - способен коммутировать активную нагрузку до 6 А при напряжении до 250 В AC / 30 В DC;
• Тип контакта: 1CO (одинарный переключающий) - один нормально открытый контакт, который замыкается при срабатывании;
• Тип управления: моностабильное - реле остаётся в одном состоянии до следующего импульса управления;
• Поляризация: свободная полюсность - можно подключать питание любым образом, полярность не важна;
• Материал контактов: AgSnO₂ (серебро-оксид олова) - устойчив к свариванию, долговечен при перегрузках и частых включениях;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли;
• Подключение: винтовые клеммы - надёжное фиксирование проводов, допускает сечение до 2,5 мм2;
• Светодиодная индикация: есть - зелёный LED показывает состояние катушки (горит при включенном реле);
• Способ монтажа: на монтажную плату - устанавливается в специальный разъём (розетку), входящий в комплект;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от -25C до +55C;
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к релейным устройствам.

Совместимость и монтаж

Модуль интерфейсный Finder 38.51.0.024.4060 поставляется **в комплекте с розеткой** - это позволяет легко менять реле без пайки. Для установки достаточно вставить модуль в розетку, закрепить её на DIN-рейке или панели, затем подключить провода к винтовым клеммам. Клеммы расположены по бокам, что удобно при плотной компоновке. Максимальное сечение провода - 2,5 мм2. Не используйте многожильные провода без наконечников - возможен плохой контакт.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к испытаниям) и EN 61810-7 (требования к реле с индикацией). Сертифицировано для работы в промышленных условиях. Индикация и изоляция обеспечивают безопасность при обслуживании. Однако IP20 не обеспечивает защиту от влаги - не применять во влажных средах, на улице или в местах с риском попадания жидкости.

Преимущества

• Широкий диапазон напряжений управления (24 В AC/DC) - универсальное решение для разных систем;
• AgSnO₂ контакты - меньше износ, выше срок службы при частых включениях;
• Светодиодная индикация - быстрая диагностика состояния без тестера;
• Розетка в комплекте - возможность замены реле без демонтажа всей системы;
• Фиксированный шаг клемм - совместим с большинством стандартных монтажных плат и розеток серии 38.

Ограничения применения

• Не предназначено для работы в условиях повышенной запылённости, влажности или воздействия агрессивных сред - степень защиты IP20 недостаточна;
• Не рекомендуется для коммутации индуктивных нагрузок свыше 6 А - возможен пробой контактов;
• Не подходит для частотных переключений более 10–15 раз в минуту - снижается ресурс;
• Не использовать в цепях с высокими импульсными перегрузками без дополнительной защиты (варисторы, RC-цепочки);
• Температура окружающей среды выше +55C может снизить срок службы - требует принудительного охлаждения в жарких шкафах.

Примеры использования

• Управление пневматическим клапаном через PLC с выходом 24 В DC;
• Переключение нагревателя в термокамере при достижении заданной температуры;
• Активация аварийной сигнализации от датчика уровня;
• Коммутация освещения в цеху по расписанию с помощью релейного контроллера.

Практические советы

• При подключении нагрузки свыше 5 А - используйте провода сечением 1,5–2,5 мм2 и проверьте затяжку клемм после первых 10–20 включений;
• Для индуктивных нагрузок (катушки, двигатели) обязательно установите дугогасительную цепь (диод или RC-элемент) параллельно нагрузке - продлит жизнь контактам;
• Проверяйте соответствие типа розетки - реле серии 38 совместимо только с розетками того же форм-фактора;
• При использовании в шкафах с высокой плотностью компоновки - оставляйте минимум 10 мм свободного пространства вокруг реле для теплоотвода;
• Не забывайте, что индикация горит при наличии напряжения на катушке - это не значит, что контакты замкнуты; всегда проверяйте целостность цепи нагрузки.
