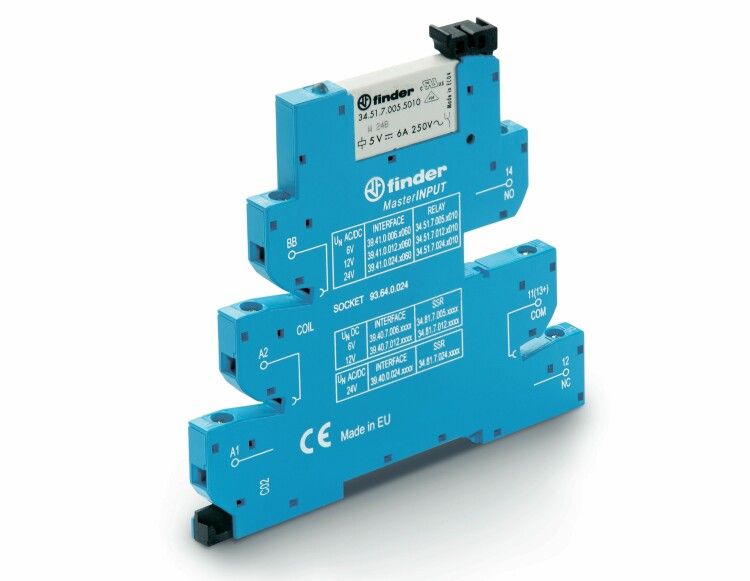

Интерфейсные модули реле MasterINPUT: Электромех. реле, Винтовые клеммы, Контакты AgNi+Au, 1 группа конт.6A, 24VAC/DC - 394100245060 FINDER 39.41.0.024.5060

Интерфейсный модуль Finder 39.41.0.024.5060 - это надёжное электромеханическое реле с одиночным переключающим контактом на 6 А, предназначенное для коммутации слаботочных цепей в автоматизированных системах. Модуль работает от сети 24 В переменного или постоянного тока, имеет винтовые клеммы и индикацию состояния, что делает его удобным для монтажа на DIN-рейку или печатную плату.

Назначение и область применения

Интерфейсный модуль Finder 39.41.0.024.5060 используется для изолированного переключения сигналов между управляющими устройствами (например, ПЛК, контроллерами) и нагрузками - реле, световыми индикаторами, маломощными двигателями, клапанами. Подходит для установки в распределительных щитах, на станках, конвейерах, системах автоматизации производства и объектов с невысокой степенью защищённости окружающей среды.

Технические характеристики

• Номинальное напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока без перенастройки;
• Номинальный ток контакта: 6 А - способен коммутировать нагрузки до 6 А при напряжении до 250 В AC / 30 В DC;
• Тип контакта: 1CO (одна группа замыкающих контактов), материал - серебро-никель с золотым покрытием (AgNi+Au) - обеспечивает стабильный контакт даже при малых токах и снижает окисление;
• Тип управления: моностабильное - возвращается в исходное состояние после снятия сигнала управления;
• Поляризация: свободная - можно подключать к любому полюсу без соблюдения полярности;
• Степень защиты: IP20 - защищён от доступа пальцами и крупных частиц, но не от воды и пыли;
• Подключение: винтовые клеммы - надёжное и проверенное соединение, допускает многократное подключение/отключение;
• Светодиодная индикация: есть - показывает наличие напряжения на катушке, упрощает диагностику;
• Розетка: есть - позволяет легко менять реле без перепайки проводов;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25 C до +55 C;
• Материал корпуса: пластик - легкий, не проводящий, устойчивый к механическим воздействиям;
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским нормам безопасности для реле.

Совместимость и монтаж

Интерфейсный модуль Finder 39.41.0.024.5060 совместим с розетками стандарта серии 39, используемыми в продуктах Finder. Монтируется на печатную плату или DIN-рейку через специальный кронштейн (не входит в комплект). Для подключения используются винтовые клеммы - затягивать необходимо усилием 0,2–0,3 Нм, чтобы не повредить пластик. Контакты на розетке имеют маркировку, соответствующую схеме на корпусе реле. Перед установкой убедитесь, что габариты модуля (обычно 29×29×20 мм) подходят для вашего шкафа или платы.

Безопасность и стандарты

Интерфейсный модуль Finder 39.41.0.024.5060 соответствует требованиям EN 61810-1 (базовые требования), EN 61810-2 (электрическая прочность) и EN 61810-7 (тестирование на долговечность). Сертифицирован для работы в условиях, где требуется безопасная изоляция между управляемой и управляющей цепями. Применяется в системах класса II - не требует заземления корпуса.

Преимущества

• Автоматическая адаптация к AC/DC - не нужно выбирать версию под конкретный тип тока;
• Золотое покрытие контактов - гарантирует надёжную коммутацию при малых токах (до 10 мА), важно для цифровых сигналов;
• Светодиодная индикация - позволяет оперативно определить причину отказа без тестера;
• Розеточное исполнение - ускоряет замену при выходе из строя, снижает время простоя;
• Высокая механическая долговечность - до 10 млн циклов переключений согласно стандарту.

Ограничения применения

• Не предназначено для открытых площадок или помещений с высокой влажностью - IP20 не защищает от брызг и пыли;
• Не рекомендуется для коммутации мощных двигателей, нагревательных элементов или люминесцентных ламп - возможны скачки тока, превышающие 6 А;
• Не подходит для частот выше 100 Гц - ограничение связано с конструкцией электромагнита;
• При работе в режиме постоянного тока максимальная мощность ниже, чем при переменном - учтите это при проектировании нагрузки.

Примеры использования

• Переключение входов/выходов ПЛК в системах сбора данных;
• Управление соленоидными клапанами в технологических линиях;
• Индикация состояния оборудования через внешние лампы;
• Реализация аварийной остановки через резервный канал управления;
• Изолирующий интерфейс между низковольтной логикой и 220 В нагрузкой (через промежуточное реле).

Практические советы

• При использовании в цепях с индуктивной нагрузкой (катушки, двигатели) обязательно применяйте демпферную цепь (диод или RC-цепь) для продления жизни контактов;
• Проверьте соответствие сечения провода - для 6 А рекомендовано минимум 0,75 мм2;
• Не перегружайте реле - длительная работа на пределе 6 А сокращает срок службы; лучше использовать с запасом 20–30 %;
• При монтаже на плату следите за ориентацией - индикация должна быть видна для обслуживания;
• При замене всегда выключайте питание - даже при отключенном управлении контакты могут находиться под напряжением.
