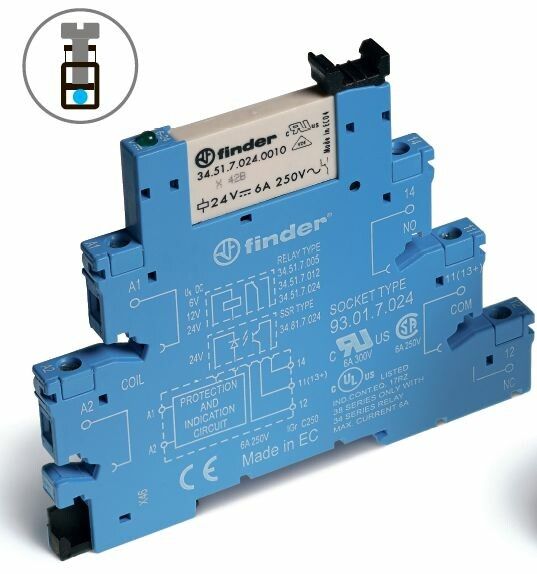

Интерфейсные модули реле Электромеханические реле, Винтовые клеммы, Контакты AgNi+Au, 1 группа конт.6A, 24V AC/DC - 385100245060 FINDER 38.51.0.024.5060

Модуль интерфейсный Finder 38.51.0.024.5060 - это электромеханическое реле с одиночным переключающим контактом на 6 А, предназначенное для коммутации слаботочных цепей в автоматизированных системах. Реле работает от сети 24 В переменного или постоянного тока, имеет светодиодную индикацию состояния и устанавливается на DIN-рейку через встроенную розетку. Подходит для промышленной автоматики, где важна надежность и долгий срок службы контактов.

Назначение и область применения

Модуль интерфейсный Finder 38.51.0.024.5060 используется для изолированного управления нагрузками в системах автоматизации. Он позволяет передавать сигнал от контроллера (например, ПЛК) к более мощному оборудованию - двигателю, нагревателю, световой сигнализации - без прямой связи между управляющей и силовой цепями. Применяется в панелях управления, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Номинальное напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока, что упрощает интеграцию в разнотипные системы.
• Номинальный ток контакта: 6 А - способен коммутировать нагрузки до 6 ампер при напряжении до 250 В AC / 30 В DC.
• Количество контактов: 1 CO (одинарный переключающий) - один нормально открытый контакт, который замыкается при срабатывании реле.
• Тип контактов: AgNi + Au - серебро-никель с золотым покрытием, обеспечивает устойчивость к окислению, малое переходное сопротивление и длительный срок службы даже при слаботочных сигналах.
• Подключение: винтовые клеммы - надежное фиксирование проводов, допускает многожильные и одножильные провода сечением до 2,5 мм2.
• Степень защиты: IP20 - защищён от доступа пальцами и твердых предметов >12,5 мм, но не от воды и пыли; предназначено для установки внутри закрытых щитов.
• Светодиодная индикация: да - яркий зелёный LED показывает состояние реле (включено/выключено), упрощает диагностику.
• Способ монтажа: на DIN-рейку с розеткой - в комплекте есть питающая розетка, позволяющая легко вставлять и вынимать модуль без отключения проводов.
• Тип управления: моностабильное - реле остаётся в одном состоянии до следующего импульса управления.
• Поляризация: свободная полюсность - можно подключать питание любым образом (+/-), не важно, какой вывод куда идёт.
• Материал корпуса: пластик - самозагасающий, соответствует UL94 V-0.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от -25C до +55C и влажности до 95% при 25C, подходит для помещений с умеренным климатом.
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности и надёжности реле.

Совместимость и монтаж

Модуль интерфейсный Finder 38.51.0.024.5060 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно вставить реле в предварительно установленную розетку - контакты розетки уже подключены к шинам питания и сигнала. Провода к розетке подсоединяются винтовыми зажимами: вход управления - к клеммам 13–14, выход нагрузки - к 1–2. Максимальное сечение провода - 2,5 мм2. Не требует дополнительного крепления. После установки проверьте плотность затяжки винтов - недостаточное усилие вызывает перегрев.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к испытаниям) и EN 61810-7 (требования к реле с высокой надёжностью). Корпус выполнен из самозагасающего пластика класса UL94 V-0, исключающего распространение горения. Рекомендовано использовать в соответствии с правилами IEC 60204-1 для электрооборудования машин. Сертифицирован для работы в условиях, не содержащих взрывоопасных газов и агрессивных паров.

Преимущества

• Золотое покрытие контактов - гарантирует стабильную работу при малых токах (до 100 мА), что важно для цифровых сигналов и сенсоров.
• Светодиодная индикация - снижает время на поиск неисправностей без тестеров.
• Винтовые клеммы - удобны для частого обслуживания и работают с медью и алюминием.
• Розетка в комплекте - позволяет менять реле без демонтажа проводки, повышает скорость ремонта.
• Широкий диапазон питания (AC/DC) - универсальное решение для смешанных систем.

Ограничения применения

• Не применяется во внешних установках - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендуется для коммутации индуктивных нагрузок выше 100 ВА без дополнительной защиты (диод, RC-цепочка).
• Не подходит для частых включений (>1000 циклов/час) - механическая жизнь реле составляет ~1 млн операций, но при максимальной нагрузке срок жизни сокращается.
• Не используйте в средах с повышенной вибрацией без крепления корпуса - хотя реле устойчиво, вибрация может вызвать ложные срабатывания.

Примеры использования

• Управление мотором насоса от ПЛК через 24 В DC - реле изолирует слаботочные цепи от силового оборудования.
• Переключение световой сигнализации в цеху при аварии - сигнал от датчика активирует реле, которое включает лампы.
• Коммутация терморегулятора в системе отопления - реле замыкает цепь нагревательного элемента при достижении заданной температуры.
• Интеграция с энкодером или сенсором - золотое покрытие контактов обеспечивает надёжную передачу микросигналов.

Практические советы

• При подключении нагрузки - соблюдайте полярность только для DC, если она указана в схеме. Для AC - неважно.
• Для индуктивных нагрузок (катушки, двигатели) обязательно используйте гашение дуги - установите TVS-диод или RC-цепь параллельно контактам.
• Проверяйте сечение проводов - слишком тонкие провода вызывают перегрев в клеммах, особенно при 6 А.
• При использовании в холодном помещении - дайте реле прогреться до рабочей температуры перед первым включением.
• При замене - всегда отключайте питание. Вынимайте реле из розетки, а не дергайте за провода.
• Этот модуль - часть серии 38 от Finder - все модели этой серии имеют одинаковый форм-фактор и розетки, поэтому легко заменить друг на друга.
