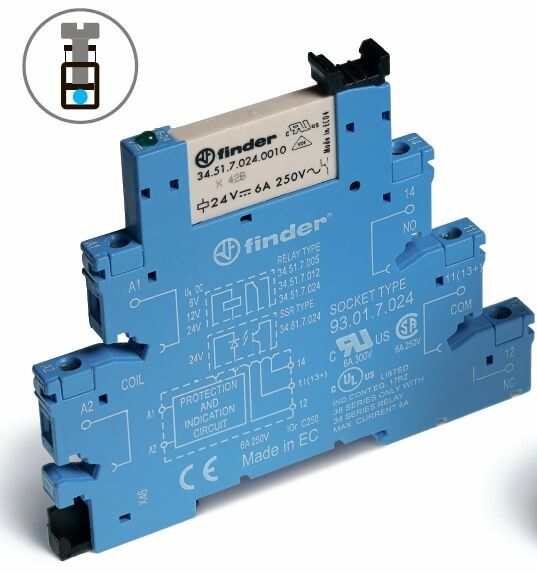

Интерфейсные модули реле Электромеханические реле, Винтовые клеммы, Контакты AgSnO2, 1 группа конт.6A, 24V AC/DC - 385170244050 FINDER 38.51.7.024.4050

Модуль интерфейсный Finder 38.51.7.024.4050 - это электромеханическое реле с чувствительной катушкой на 24 В постоянного тока, предназначенное для коммутации слаботочных нагрузок в автоматизированных системах. Устройство обеспечивает надёжную изоляцию между управляющей цепью и силовой нагрузкой, что делает его идеальным решением для промышленной автоматики, где важна точность и долговечность.

Назначение и область применения

Модуль интерфейсный Finder 38.51.7.024.4050 используется для передачи сигнала от контроллеров, PLC или датчиков к более мощным устройствам - например, магнитным пускателям, световым сигналам, насосам или нагревательным элементам. Благодаря чувствительной катушке, он легко реагирует на слабые управляющие токи (до 15 мА), что позволяет подключать его напрямую к выходам современных микроконтроллеров без дополнительных усилителей. Применяется в панелях управления, станках, конвейерах, системах вентиляции и других устройствах, требующих гальванической развязки.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Количество контактов: 1 нормально разомкнутый (1CO)
• Тип контактов: серебро-оксид олова (AgSnO₂) - устойчивы к свариванию и окислению
• Тип управления: моностабильное (одновременно включен/выключен, без удержания)
• Поляризация: свободная - можно подключать любым способом, без учёта полярности
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Светодиодная индикация: есть - показывает состояние включения катушки
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Модуль интерфейсный Finder 38.51.7.024.4050 рассчитан на установку на DIN-рейку через специальную розетку, которая уже входит в комплект. Монтаж осуществляется путём вставки реле в розетку - это исключает необходимость пайки и ускоряет замену. Подходящие розетки совместимы с другими модулями серии 38. Клеммы позволяют подключить провода сечением до 2,5 мм2. Для фиксации используйте стандартные зажимы DIN-рейки. Не рекомендуется монтировать рядом с источниками сильного тепла или в местах с частыми механическими ударами.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к реле с высокой надёжностью) и EN 61810-7 (тестирование на импульсную прочность). Сертифицировано для работы в промышленных условиях. Гальваническая развязка между управлением и нагрузкой обеспечивает защиту от скачков напряжения и помех. Индикация LED снижает риск ошибочного обслуживания - видно состояние даже при выключенном оборудовании.

Преимущества

• Чувствительная катушка - работает при малых токах, совместима с большинством цифровых выходов
• Контакты AgSnO₂ - меньше подвержены износу и свариванию, чем обычные серебряные
• Встроенный светодиод - удобная визуальная индикация состояния
• Розетка в комплекте - быстрая замена без инструментов
• Высокая механическая долговечность - до 10 млн операций при номинальной нагрузке

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для коммутации индуктивных нагрузок выше 6 А - возможен пробой контактов
• Не рекомендуется использовать в цепях переменного тока - только постоянный ток 24 В
• При работе с высокой частотой переключений (>1000 циклов/час) срок службы может снизиться

Примеры использования

• Управление пускателем двигателя от PLC с выходом 24 В / 10 мА
• Переключение светового оповещения в цеху по сигналу с датчика уровня
• Коммутация нагревательного элемента в системе контроля температуры
• Разрыв цепи управления в аварийной остановке по сигналу эмерджэнси-кнопки

Практические советы

• Проверьте соответствие сечения провода и зажима клеммы - слишком толстый провод может повредить контакт
• При использовании в цепях с индуктивной нагрузкой (например, катушки пускателей) рекомендуется параллельно контакту установить демпферную RC-цепь
• Не затягивайте винты клемм чрезмерно - это может деформировать пластиковую часть и вызвать плохой контакт
• При замене всегда отключайте питание - хотя реле имеет индикацию, напряжение на входе может сохраняться
• Для массового монтажа используйте розетки серии 38 - они взаимозаменяемы с другими модулями этой же серии
