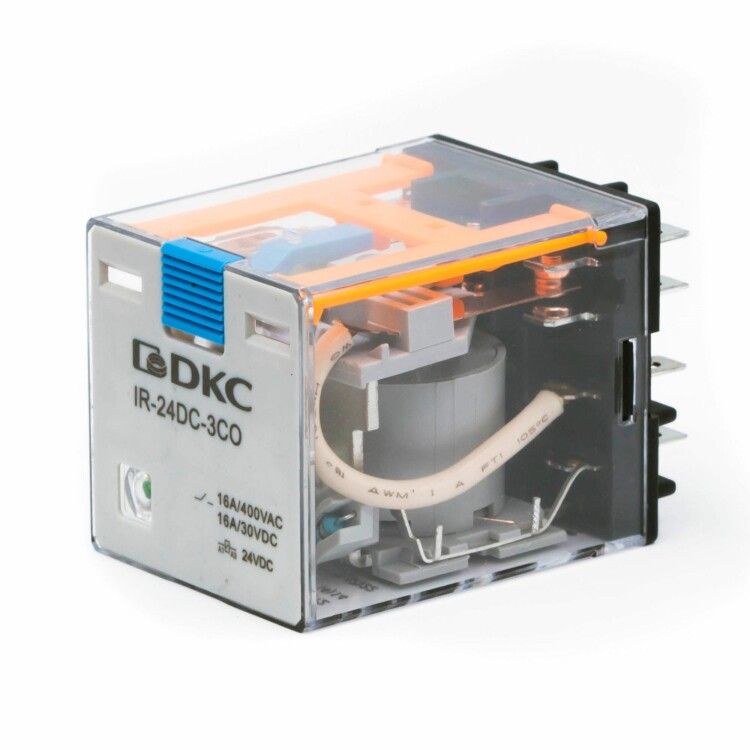

Одиночное реле, 3 перекидных контакта, 24 В DC, до 16 А | IR-24DC-3CO-D DKC ДКС

Реле миниатюрное силовое DKC (ДКС) с артикулом ir-24dc-3co-d предназначено для надёжной коммутации нагрузок до 16 А в системах постоянного тока. Благодаря компактным габаритам и штепсельному подключению, его легко интегрировать в панели управления, особенно там, где важна экономия места и быстрое обслуживание.

Назначение и область применения

Это реле используется для включения и выключения электрических цепей с высокой частотой переключений. Подходит для автоматизации промышленного оборудования: станков, конвейеров, систем управления питанием, насосов и клапанов. Три перекидных контакта позволяют управлять несколькими нагрузками одновременно или реализовать сложные логические схемы. Напряжение управления 24 В DC делает его совместимым с большинством промышленных контроллеров и PLC.

Технические характеристики

• Номинальный ток контактов: 16 А
• Род тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Количество перекидных контактов: 3 (по три контакта на каждую группу - нормально замкнутый, нормально разомкнутый, общий)
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Поляризация: обязательна правильная полярность подключения катушки (+ и –)
• Тип контактов: одинарный, серебро-оксид олова (AgSnO₂) - устойчив к дуге и окислению
• Степень защиты: IP50 - защищён от пыли, но не от брызг воды
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Подключение: штепсельное - установка в стандартную колодку
• Дополнительно: встроенная защитный диод и кнопка тестирования

Совместимость и монтаж

Реле miniatyurnoe silovoe DKC ir-24dc-3co-d устанавливается в стандартную колодку типа 8-pin (совместимо с DIN-рейкой через адаптер). Колодка должна обеспечивать плотный контакт с выводами - плохой контакт вызывает нагрев и отказ. Обязательно соблюдайте полярность при подключении катушки: + на входе, − на выходе. Отсутствие защиты от обратной ЭДС в схеме не требуется - защитный диод уже встроен внутри реле. Монтаж допускается в закрытых щитах с температурой от -25C до +55C.

Безопасность и стандарты

Реле соответствует требованиям безопасности IEC 61810-1 для релейных устройств. Сертифицировано для работы в промышленных условиях. Защитный диод предотвращает импульсы обратной ЭДС, которые могут повредить управляющие элементы (например, транзисторы микроконтроллера). Индикация светодиодом снижает риск ошибочного диагностирования состояния устройства.

Преимущества

• Контакты из AgSnO₂ обеспечивают долгий срок службы даже при частых включениях и высоких токах
• Встроенная тест-кнопка позволяет проверить работоспособность без подачи питания на всю схему
• Защитный диод исключает необходимость внешней защиты, упрощая проектирование схемы
• Штепсельное подключение позволяет менять реле за секунды - без пайки и демонтажа проводов
• Светодиодная индикация даёт визуальную обратную связь о состоянии катушки

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от брызг и конденсата
• Запрещена работа при напряжении выше 24 В DC - возможен перегрев и пробой катушки
• Не рекомендуется использовать для переменного тока (AC) - тип контактов и внутренняя схема рассчитаны только на DC
• При работе с индуктивными нагрузками (катушки, двигатели) необходимо убедиться, что ток не превышает 16 А - превышение сокращает срок службы контактов
• Не следует применять в местах с сильными механическими вибрациями - возможно самопроизвольное переключение

Примеры использования

• Управление трёмя электромагнитными клапанами в системе пневматики
• Переключение между двумя источниками питания (резервирование) с помощью одного реле
• Контроль запуска трёх двигателей в последовательном режиме через PLC
• Автоматическое отключение света в помещении при срабатывании датчика движения

Практические советы

• Выбирайте колодку с золотистыми контактами - они лучше передают ток и меньше окисляются
• Проверьте направление тока на катушке перед первым включением - неверная полярность не повредит реле, но не активирует его
• При использовании в системах с частыми включениями (более 10 раз в минуту) регулярно проверяйте контакты на следы подгорания
• Если реле установлено рядом с мощными источниками помех (частотники, сварочные аппараты), используйте экранированные провода для катушки
• Тест-кнопка работает только при наличии питания на катушке - её нельзя использовать для диагностики обрывов в цепи управления
