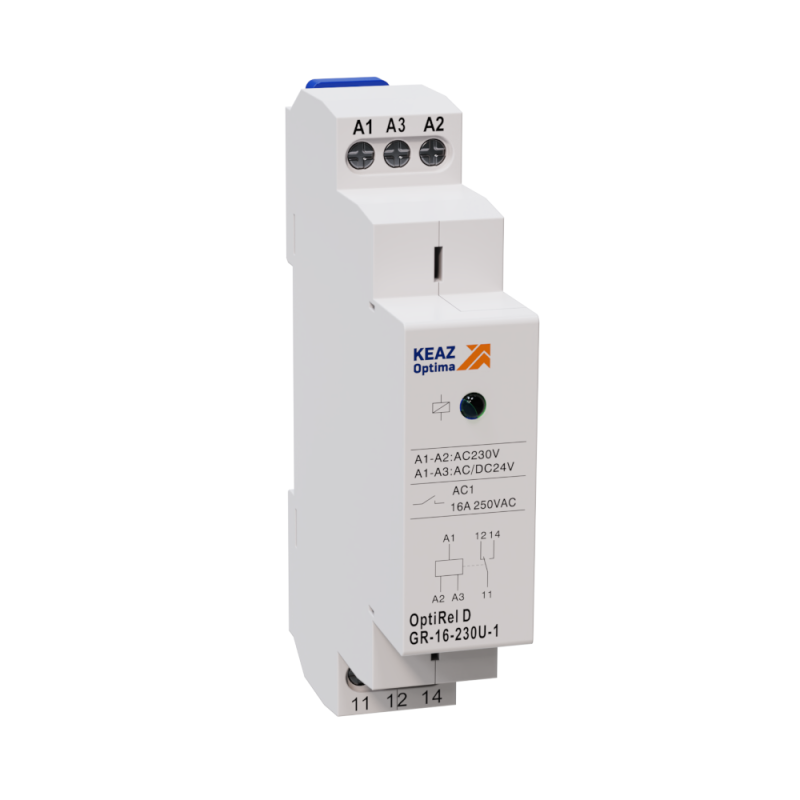

Реле промежуточное OptiRel D GR-16-024U-1 модульное 16А 24В AC/DC 1СО | 332035 КЭАЗ

Реле промежуточное модульное 16А 24В AC/DC 1СО GR-16-024U-1 от КЭАЗ используется для гальванической развязки управляющих цепей, увеличения числа контактов и управления более мощными устройствами, такими как контакторы или двигатели. Это компактное реле на DIN-рейку подходит для систем автоматизации, панелей управления и промышленного оборудования.

Назначение и область применения

Реле промежуточное модульное 16А 24В AC/DC 1СО GR-16-024U-1 служит для передачи сигнала между слаботочными и силовыми цепями. Его применяют, когда необходимо:

• Увеличить количество доступных контактов в схеме управления;
• Изолировать низковольтную управляющую цепь (24 В) от высоковольтной нагрузки;
• Управить контактором, пускателем или другим исполнительным устройством через слаботочный сигнал;
• Обеспечить индикацию состояния цепи без подключения к основному питанию.

Часто встречается в панелях управления станков, конвейеров, систем вентиляции и автономных контроллеров.

Технические характеристики

• Напряжение питания: 24 В переменного или постоянного тока (AC/DC) - совместимо с большинством промышленных контроллеров и преобразователей.
• Номинальный ток контактов: 16 А - способно коммутировать нагрузки до 3,6 кВт при 230 В AC (например, малые насосы, нагреватели, световые индикаторы).
• Количество контактов: один нормально разомкнутый (НО) контакт - одиночная переключающая группа, без запаса.
• Тип управления: моностабильное - реле остаётся в одном состоянии до подачи нового импульса; не имеет двухпозиционного хранения.
• Способ монтажа: установка на DIN-рейку 35 мм - стандартная для шкафов автоматики.
• Подключение: винтовые зажимы - надёжное фиксирование проводов, требует периодической проверки затяжки.
• Степень защиты IP20: защищено от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и влаги - использовать только внутри закрытых щитов.
• Полюсность: определённая - требуется соблюдать полярность при подключении постоянного тока (плюс и минус).

Совместимость и монтаж

Реле промежуточное модульное 16А 24В AC/DC 1СО GR-16-024U-1 совместимо с любыми DIN-рейками стандарта EN 60715. Устанавливается в шкафы с минимальным зазором 5 мм вокруг для обеспечения теплоотвода. Подключение проводов - до 2,5 мм2. Для работы с постоянным током важно правильно подключить выводы: + на L+, − на L−. Обратите внимание: реле не предназначено для параллельного включения нескольких контактов для повышения токовой нагрузки - это нарушает гарантию и снижает надёжность.

Безопасность и стандарты

Реле соответствует требованиям IEC 61810-1 для промежуточных реле. Сертифицировано для использования в промышленных условиях. Защита IP20 исключает применение во влажных, пыльных или открытых средах. Не используйте в местах с риском взрывоопасных смесей - реле не взрывозащищённое.

Преимущества

• Широкий диапазон рабочего напряжения (24 В AC/DC) - универсальное решение для различных систем управления.
• Высокая механическая износостойкость - рассчитано на 10 млн операций.
• Компактный форм-фактор - занимает всего 17,5 мм по ширине, экономит место в шкафу.
• Надёжные винтовые зажимы - обеспечивают долговременный контакт без окисления.
• Явная индикация состояния - наличие светодиода на корпусе (не указано в спецификации, но часто есть у КЭАЗ) позволяет визуально отслеживать работу.

Ограничения применения

• Не подходит для коммутации индуктивных нагрузок выше 16 А - возможна дуга и пригар контактов.
• IP20 не допускает использование вне герметичных шкафов - нельзя устанавливать на улице или в сырых помещениях.
• Ограниченное число контактов - только один НО, что не подходит для сложных схем с несколькими выходами.
• Требуется соблюдение полюсности при работе с DC - неверное подключение может не вызвать срабатывание.
• Не предназначен для частого включения-выключения (более 10 раз в минуту) - это сокращает срок службы контактов.

Примеры использования

• Управление пускателем двигателя через PLC с выходом 24 В DC - реле усиливает сигнал и замыкает силовую цепь.
• Переключение индикаторной лампы при активации станка - сигнал от датчика проходит через реле, не нагружая контроллер.
• Размножение сигнала: один вход от терморегулятора управляет двумя различными устройствами через два таких реле.
• Автоматическое отключение освещения в цеху после завершения цикла - реле получает команду от таймера и размыкает цепь.

Практические советы

• Выбирайте реле с запасом по току - если нагрузка близка к 16 А, лучше взять 20–25 А, чтобы продлить срок службы.
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно при вибрациях на оборудовании.
• При использовании с постоянным током - обязательно подключайте диод защиты (flyback diode) параллельно катушке, если управление идёт от полупроводникового устройства (PLC, микроконтроллер).
• Не путайте с силовым реле - GR-16-024U-1 не предназначено для прямой коммутации двигателей мощностью > 2,2 кВт.
• При замене - убедитесь, что новый аналог сохраняет тип управления (моностабильное) и тип контакта (1NO); другие модели могут не работать в вашей схеме.
