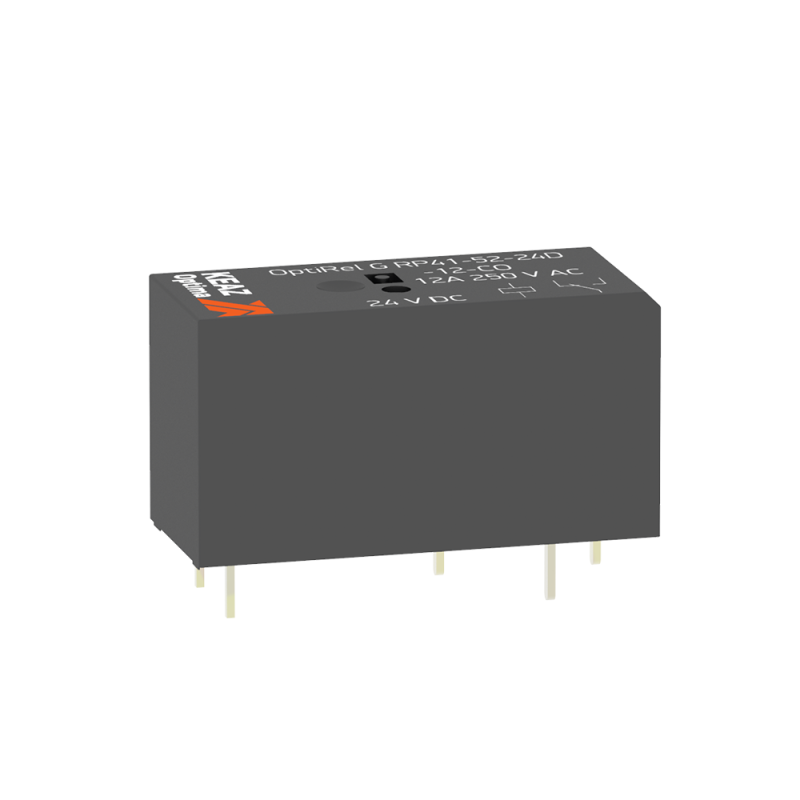

Реле промежуточное OptiRel G RP41-51-24D-12-CO| 281012 | КЭАЗ

Реле промежуточное OptiRel G RP41-51-24D-12-CO от КЭАЗ предназначено для управления силовыми цепями с помощью слаботочных сигналов. Это компактное устройство с винтовым подключением и гальванической развязкой подходит для автоматизированных систем, где важна надёжность переключения при постоянном токе 24 В.

Назначение и область применения

Реле промежуточное OptiRel G RP41-51-24D-12-CO используется для передачи сигнала между управляющей цепью (например, ПЛК, датчиком или кнопкой) и нагрузкой повышенной мощности - например, двигателем, нагревателем или другим реле. Применяется в системах автоматизации: станках, конвейерах, пультах управления, распределительных щитах. Гальваническая развязка защищает чувствительную электронику от помех и скачков напряжения в силовой части.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 12 А
• Тип контактов: одинарный (1NO - одна нормально открытая пара)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и –
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в закрытом корпусе
• Контакты: сплав серебро-никель (AgNi) - устойчивы к дуге и окислению

Совместимость и монтаж

Реле промежуточное OptiRel G RP41-51-24D-12-CO - втычное устройство. Для монтажа требуется розетка RR95, которая крепится на DIN-рейку. Само реле вставляется в розетку до характерного щелчка. Без розетки использование невозможно. Для удобства замены рекомендуется использовать фиксатор (приобретается отдельно), предотвращающий случайное выскальзывание. Установка возможна только на вертикальную DIN-рейку типа TS35. Подключение проводов - через винтовые зажимы, максимальное сечение жилы - 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61810-1 и EN 60255. Номинальный ток 12 А рассчитан на работу с активными и индуктивными нагрузками в рамках класса AC-15 / DC-13. Отсутствие степени защиты (IP00) требует обязательного размещения внутри электрического шкафа. Не предназначен для открытой установки на улице или в сырых помещениях.

Преимущества

• Высокая коммутационная способность - 12 А при 24 В DC, что выше среднего уровня для миниатюрных реле
• Компактные габариты - экономия места в щите
• Надёжные контакты AgNi - долгий срок службы даже при частых включениях
• Гальваническая развязка - снижает риск повреждения контроллеров
• Совместимость с универсальной розеткой RR95 - легко заменить на аналогичное реле другой модели из серии OptiRel G

Ограничения применения

• Не работает при переменном токе - только постоянный ток 24 В
• IP00 - нельзя использовать вне герметичного шкафа
• Требуется обязательное применение розетки RR95 - без неё реле не монтируется
• Чувствительно к полярности - неверное подключение управления может привести к отказу
• Нет встроенной индикации состояния - для контроля нужен внешний модуль
• Не имеет защиты от импульсных перенапряжений - при работе с индуктивными нагрузками необходимо устанавливать отдельный RC-фильтр или варистор

Примеры использования

• Управление пускателем двигателя через выход ПЛК (24 В DC)
• Переключение светового сигнала в автоматической линии
• Активация клапана или насоса в системе управления технологическим процессом
• Разрыв цепи питания в аварийной ситуации по команде с датчика

Практические советы

• При подключении управления обязательно проверьте полярность: "+" и "-" должны совпадать с маркировкой на корпусе реле
• Затягивайте винты зажимов равномерно - переусиливать нельзя, чтобы не повредить пластик
• Выбирайте розетку RR95 с фиксатором, особенно если оборудование вибрирует
• Для индуктивных нагрузок (электромагниты, катушки) используйте параллельно реле RC-цепочку или варистор для гашения ЭДС самоиндукции
• При замене реле - всегда отключайте питание. Модель RP41-51-24D-12-CO можно заменить на любое другое реле серии OptiRel G с тем же типом контактов и напряжением управления
• Не забудьте про запасной комплект - реле этой серии часто используются в массовых системах, и быстрая замена снижает простои
