Релейный модуль OptiRel G RM48-61-24D-16-V-CO-S| 283586 | КЭАЗ

Релейный модуль OptiRel G RM48-61-24D-16-V-CO-S - это компактное устройство на DIN-рейку с втычным реле и встроенной розеткой, предназначенное для коммутации нагрузок до 16 А постоянного тока. Модуль используется в системах автоматизации и управления, где важны надёжность, гальваническая развязка и устойчивость к высоким пусковым токам. Бренд КэАЗ, артикул 283586.

Назначение и область применения

Релейный модуль OptiRel G RM48-61-24D-16-V-CO-S служит для включения и выключения электрических нагрузок с помощью слаботочного сигнала 24 В постоянного тока. Подходит для управления двигателями, нагревательными элементами, световыми приборами, пневматическими клапанами и другими исполнительными механизмами. Часто применяется в промышленной автоматике: на конвейерах, станках, системах вентиляции и распределительных щитах.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контактов: один нормально разомкнутый (NO), один нормально замкнутый (NC), один переключающий (SPDT)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и –
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды и пыли
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Комплектация: встроенная розетка (цоколь) для втычного реле
• Материал контактов: AgSnO₂ (диоксид серебра и олово) - повышенная устойчивость к свариванию и износу при больших пусковых токах

Совместимость и монтаж

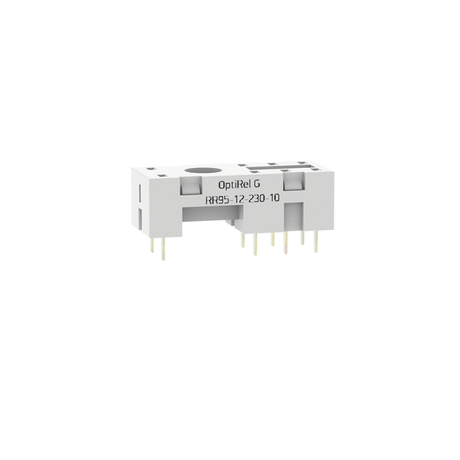

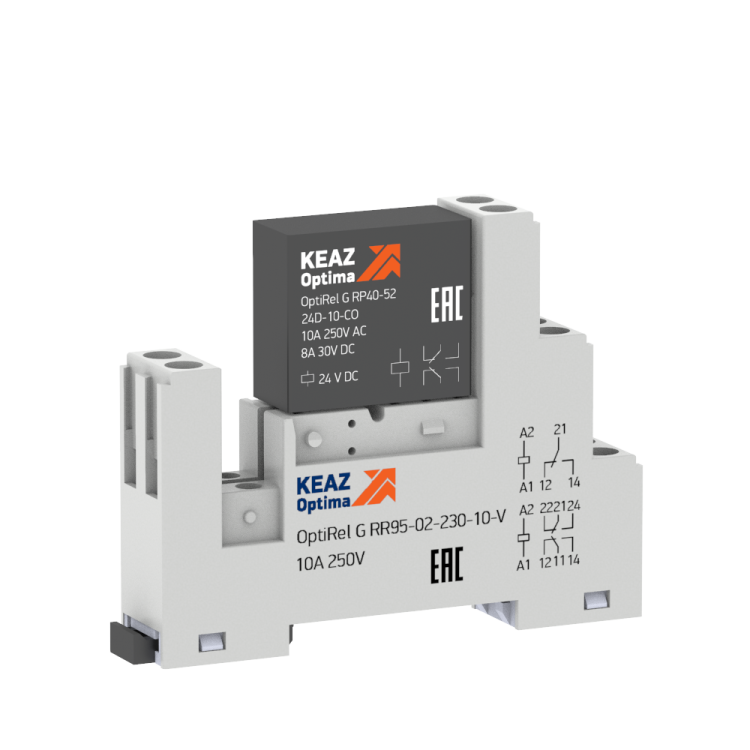

Релейный модуль OptiRel G RM48-61-24D-16-V-CO-S состоит из двух частей: розетки (RR95), которая закрепляется на рейке, и втычного реле RP40, которое вставляется в неё. Установка происходит просто: розетка фиксируется на DIN-рейке, затем в неё вставляется реле. Для надёжной фиксации реле в розетке требуется дополнительно приобрести механический фиксатор - он не входит в базовую комплектацию. Подключаются силовые цепи через винтовые клеммы на розетке, управление осуществляется через два входных контакта на передней панели.

Безопасность и стандарты

Релейный модуль соответствует требованиям международных стандартов на устройства управления и коммутации. Компоненты проходят проверку на долговечность и безопасность при работе с активными и реактивными нагрузками. Наличие гальванической развязки между управляющей и силовой цепями снижает риск повреждения контроллеров и PLC от скачков напряжения.

Преимущества

• Высокая коммутационная способность благодаря материалу контактов AgSnO₂ - подходит для нагрузок с большими пусковыми токами (например, лампы накаливания, электромагниты)
• Компактные размеры - экономия места в шкафу
• Легко заменить реле без перепайки - достаточно вынуть старое и вставить новое
• Гальваническая развязка защищает чувствительную электронику
• Интегрированная розетка исключает необходимость внешних переходников

Ограничения применения

• Не предназначены для работы во влажной среде или на открытом воздухе - степень защиты IP20 не позволяет использовать в условиях пыли, брызг или конденсата
• Обязательно соблюдение полярности при подключении 24 В DC - неверное подключение может повредить катушку
• Фиксатор реле продается отдельно; без него возможен случайный выход реле из розетки при вибрации
• Не поддерживает индикацию состояния - для этого требуются дополнительные модули
• Не рекомендован для частого включения/выключения более 1000 раз в час - срок службы контактов ограничен

Примеры использования

• Управление двигателем насоса в системе охлаждения станка
• Переключение режима нагрева в термокамере
• Активация соленоидного клапана в пневматической линии
• Включение аварийного освещения по сигналу от PLC
• Коммутация мощных LED-светильников в производственных помещениях

Практические советы

• Выбирайте реле с запасом по току - если нагрузка 12–14 А, лучше взять 16 А, чтобы увеличить срок службы контактов
• При использовании вибрирующего оборудования обязательно установите фиксатор реле - он предотвращает самопроизвольное выпадение
• Для защиты от импульсных перенапряжений (например, при отключении катушки индуктивности) используйте отдельный модуль RC-гашения
• Проверьте соответствие сечения провода: для 16 А рекомендуется минимум 1,5 мм2 медного провода
• Запасные реле RP40 можно хранить заранее - они совместимы со всеми розетками серии RR95, что ускоряет ремонт
• Не забудьте отключить питание перед заменой реле - даже при отключенном управлении силовая цепь может находиться под напряжением
