Реле промежуточное OptiRel G RP40-61-24D-16-CO-S| 281036 | КЭАЗ

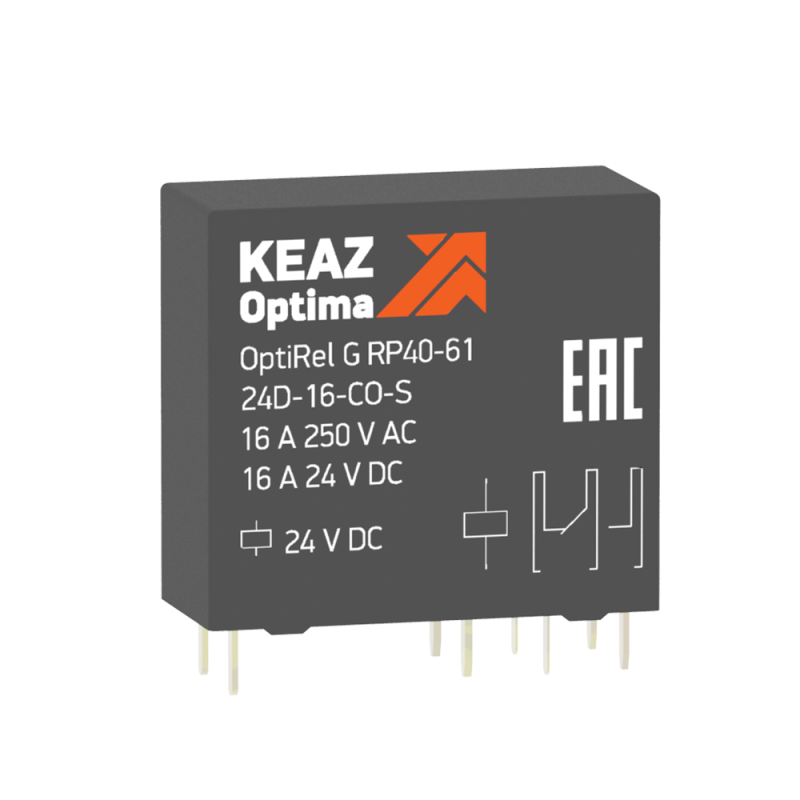

Реле промежуточное OptiRel G RP40-61-24D-16-CO-S - это миниатюрное устройство для управления силовыми цепями постоянного тока с гальванической развязкой. Подходит для установки на DIN-рейку в системах автоматизации, где требуется надёжная коммутация нагрузок до 16 А. Бренд КЭАЗ, артикул 281036.

Назначение и область применения

Реле промежуточное OptiRel G RP40-61-24D-16-CO-S используется для передачи управляющего сигнала от слаботочных цепей (например, PLC, датчиков, кнопок) к мощным потребителям - двигателям, нагревателям, световым приборам. Применяется в промышленной автоматизации: на конвейерах, станках, системах вентиляции, линиях упаковки. Обеспечивает безопасную изоляцию между управляющей и силовой цепью, защищая чувствительную электронику от скачков напряжения и помех.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальное напряжение питания: 24 В DC
• Номинальный ток контактов: 16 А
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Количество переключающих контактов: 1 (один контакт типа NO - нормально разомкнутый)
• Количество замыкающих контактов (НЗ): 0
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2
• Поляризация: определённая - требует соблюдения полярности при подключении питания (+ и −)
• Степень защиты: IP00 - без защиты от пыли и воды; предназначен для установки внутри щита
• Контакты: изготовлены из сплава AgSnO₂ (диоксид серебра и олово) - устойчивы к свариванию и износу при запуске нагрузок с высоким пусковым током

Совместимость и монтаж

Реле промежуточное OptiRel G RP40-61-24D-16-CO-S является втычным устройством и **обязательно** требует установки в розетку RR95. Без розетки монтаж невозможен. Розетка RR95 обеспечивает: - быстрый монтаж и демонтаж; - надёжный электрический контакт; - возможность замены реле без перепайки проводов. Для фиксации реле в розетке необходимо использовать отдельный механический фиксатор - он не входит в комплект. Подключение проводов осуществляется через винтовые зажимы на розетке RR95. Убедитесь, что провода зачищены на 6–8 мм и плотно затянуты.

Безопасность и стандарты

Реле соответствует требованиям IEC/EN 61810-1 для промежуточных реле. Материалы контактов AgSnO₂ снижают риск возгорания при коммутации индуктивных нагрузок. Однако, поскольку степень защиты IP00, использование вне закрытых распределительных шкафов недопустимо - риск поражения током и попадания сторонних предметов.

Преимущества

• Высокая коммутационная способность - 16 А при постоянном токе, что выше среднего уровня для аналогичных миниатюрных реле
• Сплав контактов AgSnO₂ позволяет надёжно коммутировать нагрузки с высокими пусковыми токами (например, лампы накаливания, электромагниты, малые двигатели)
• Компактные габариты - экономия места на DIN-рейке
• Гальваническая развязка - предотвращает влияние помех от силовых цепей на управляющую электронику
• Совместимость с широкой линейкой аксессуаров OptiRel G (индикаторы, RC-фильтры, фиксаторы)

Ограничения применения

• Не предназначено для работы во внешней среде - IP00 не защищает от пыли, влаги, брызг
• Требует обязательного использования розетки RR95 - нельзя подключить напрямую к проводам
• Поляризованное питание - неверное подключение + и − приведёт к отказу реле
• Нет встроенной индикации состояния - для контроля работы нужен отдельный модуль
• Не рекомендовано для частых включений (>1000 циклов/час) при максимальной нагрузке - возможен износ контактов

Примеры использования

• Управление двигателем насоса 24 В / 15 А через сигнал от ПЛК
• Переключение режима нагрева в термокамере
• Активация светового сигнала при срабатывании датчика давления
• Коммутация цепи стартера в системе автономного запуска оборудования

Практические советы

• Выбирайте розетку RR95 с правильным типом контактов - она должна совпадать с форм-фактором RP40
• Используйте фиксатор для реле - это предотвратит случайное выпадение при вибрации
• При работе с индуктивными нагрузками (катушки, реле, двигатели) рассмотрите установку RC-цепочки или варистора - они продлят срок службы контактов
• Проверьте полярность перед первым включением - подача переменного тока или обратной полярности выведет реле из строя
• Для обслуживания: отключите питание, затем просто потяните реле вверх - оно легко извлекается из розетки
• Не используйте реле для коммутации светодиодных нагрузок с драйверами - возможны проблемы с микроскопическими токами утечки
