Реле промежуточное OptiRel G RP41-51-12D-16-CO| 329971 | КЭАЗ

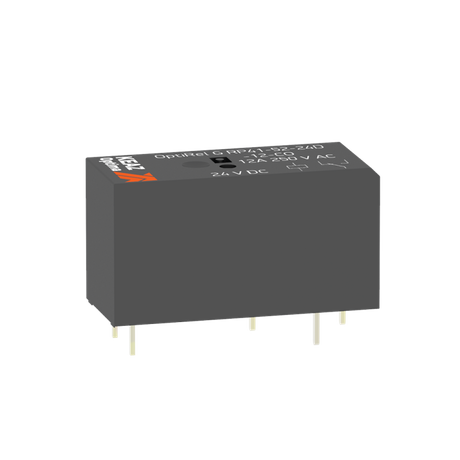

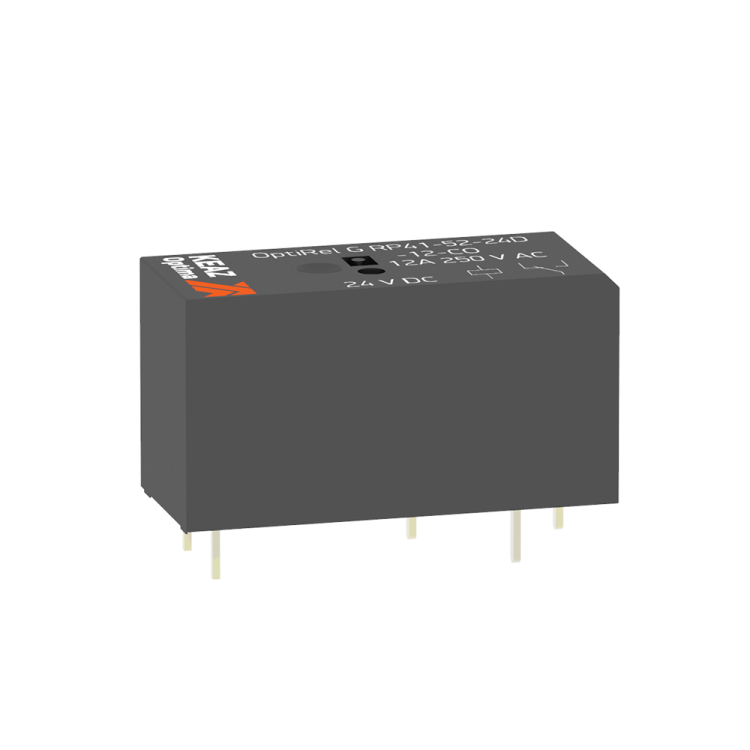

Реле промежуточное RP41-51-12D-16-CO от КЭАЗ - миниатюрное устройство серии OptiRel G, предназначенное для коммутации нагрузок до 16 А при постоянном напряжении 12 В. Применяется в системах автоматизации и управления, где требуется надёжная гальваническая развязка между управляющей и силовой цепями.

Назначение и область применения

Реле промежуточное RP41-51-12D-16-CO используется для передачи сигнала управления от слаботочных цепей (например, PLC, контроллеров, датчиков) к мощным нагрузкам - электромагнитам, маломощным двигателям, световым индикаторам, другим реле. Подходит для сборки панелей управления на DIN-рейку в промышленной автоматизации, станках, конвейерах, системах вентиляции и HVAC.

Технические характеристики

• Напряжение питания цепи управления: 12 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контакта: одинарный, нормально открытый (NO), без замыкающих (НЗ) контактов
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Способ монтажа: втычной, с разъёмным подключением
• Степень защиты корпуса: IP00 - без защиты от пыли и воды, требует установки в закрытом щите
• Контакты: изготовлены из сплава серебро-никель (AgNi) - устойчивы к дуговому износу, подходят для частых включений

Совместимость и монтаж

Реле промежуточное RP41-51-12D-16-CO совместимо только с розеткой RR95, которая крепится на DIN-рейку. Без розетки реле невозможно установить или подключить. Для надёжной фиксации в розетке необходимо использовать отдельно приобретаемый фиксатор. Установка выполняется простым вдавливанием реле в розетку до щелчка. Отключение - аналогично, с помощью вытягивания. Разъёмное подключение позволяет менять реле без перепайки или отсоединения проводов.

Безопасность и стандарты

Реле соответствует требованиям к промышленному оборудованию, используемому в системах автоматизации. Серия OptiRel G прошла проверку на долговечность и безопасность в условиях повышенных механических и электрических нагрузок. Однако из-за степени защиты IP00 реле не предназначено для установки во влажных, запылённых или открытыми средах - обязательно использование в защищённых шкафах.

Преимущества

• Высокий коммутирующий ток (16 А) при малых габаритах - экономия места на DIN-рейке
• Гальваническая развязка между управлением и нагрузкой - снижает риск помех и повреждения чувствительной электроники
• Износостойкие контакты AgNi - увеличивают срок службы при частых включениях
• Легкий и быстрый монтаж через розетку RR95 - ускоряет сервис и замену
• Широкая совместимость с другими изделиями серии OptiRel G - можно легко расширять систему

Ограничения применения

• Не работает без розетки RR95 - обязательный компонент для монтажа
• IP00 - нельзя устанавливать вне электрических шкафов; недопустимо воздействие пыли, влаги, масла
• Отсутствие НЗ контактов - нельзя использовать там, где нужна нормально замкнутая цепь
• Нет встроенной индикации состояния - для контроля работы потребуется внешний индикатор
• Не имеет защиты от импульсных перенапряжений - при работе с индуктивными нагрузками рекомендуется установка дополнительного модуля защиты

Примеры использования

• Управление электромагнитным клапаном в системе пневматики через сигнал от ПЛК
• Переключение режима работы насоса в системе водоснабжения
• Активация звукового сигнала при аварии в производственной линии
• Коммутация световых индикаторов на пульте управления

Практические советы

• Выбирая реле промежуточное RP41-51-12D-16-CO, всегда убедитесь, что у вас есть розетка RR95 и фиксатор - они не входят в комплект
• Проверьте полярность при подключении 12 В DC - реле имеет определённую полюсность, неверное подключение может снизить срок службы катушки
• Для индуктивных нагрузок (катушки, двигатели) установите отдельный втычной модуль защиты от скачков напряжения
• При использовании нескольких реле в одном шкафу - соблюдайте минимальные зазоры между ними для лучшего теплоотвода
• Не используйте реле в условиях температур ниже -25C или выше +60C - указанные пределы не указаны, но для OptiRel G типичен рабочий диапазон -25…+60C
