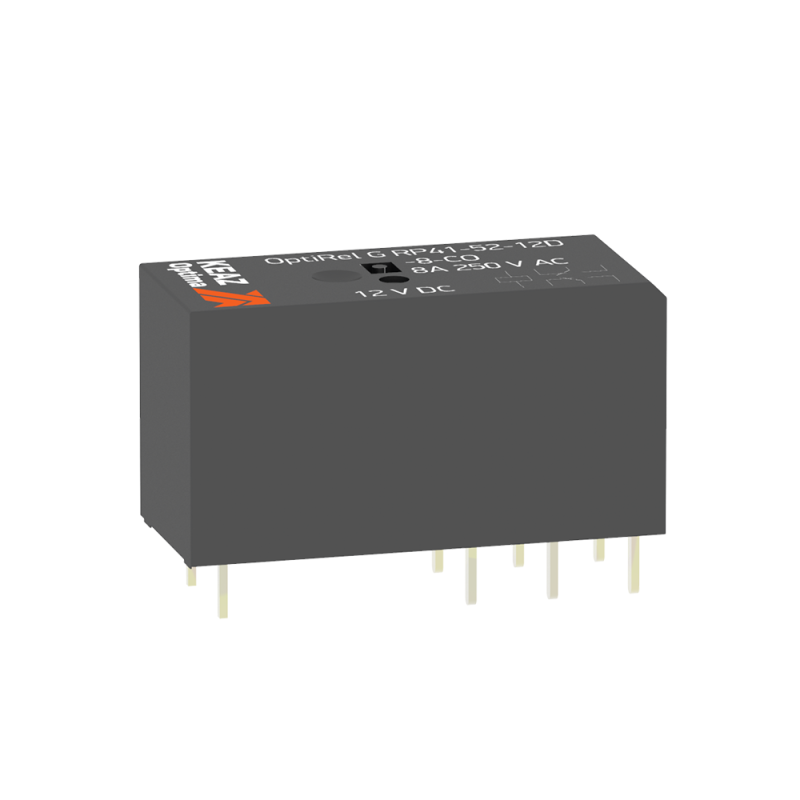

Реле промежуточное OptiRel G RP41-52-12D-8-CO| 281041 | КЭАЗ

Реле промежуточное OptiRel G RP41-52-12D-8-CO от КЭАЗ предназначено для коммутации слаботочных управляющих сигналов в силовые цепи до 8 А. Это миниатюрное устройство из серии OptiRel G обеспечивает гальваническую развязку между управлением и нагрузкой, что делает его универсальным решением для систем автоматизации. Артикул 281041 соответствует модели с питанием 12 В постоянного тока и двойным контактом.

Назначение и область применения

Реле промежуточное OptiRel G RP41-52-12D-8-CO используется для передачи сигнала управления от контроллеров, PLC, датчиков или кнопок к более мощным потребителям - таким как двигатели, катушки контакторов, световые индикаторы или нагреватели. Применяется в панелях управления, станках, конвейерах, системах вентиляции и других устройствах промышленной автоматизации. Подходит для задач, где требуется надежная изоляция управляющей цепи от силовой нагрузки.

Технические характеристики

• Напряжение питания цепи управления: 12 В постоянного тока (DC)
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (двойной контакт - один нормально открытый и один нормально закрытый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и – к катушке
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP00 (без защиты от внешних воздействий - требует установки в защищённом корпусе)
• Контакты: изготовлены из сплава серебро-никель (AgNi) - устойчивы к дуговым разрядам и окислению

Совместимость и монтаж

Реле OptiRel G RP41-52-12D-8-CO - втычное устройство. Для монтажа необходимо использовать совместимую розетку RR95, которая крепится на DIN-рейку. Без розетки реле невозможно установить или подключить. Установка происходит путём вдавливания реле в розетку до щелчка. Для предотвращения случайного выскальзывания рекомендуется применять механический фиксатор - он продается отдельно. Подключение проводов осуществляется через винтовые зажимы на розетке RR95; сами провода к реле не подсоединяются напрямую.

Безопасность и стандарты

Реле соответствует требованиям промышленных стандартов на коммутационные устройства. Материалы контактов AgNi обеспечивают долговечность при работе с индуктивными нагрузками. Отсутствие степени защиты (IP00) означает, что устройство нельзя устанавливать в условиях пыли, влаги или доступа к токоведущим частям - обязательно использование в закрытых распределительных шкафах.

Преимущества

• Высокая коммутационная способность - 8 А при 12 В DC, что выше среднего уровня для аналогичных миниатюрных реле
• Гальваническая развязка между управляющей и силовой цепями снижает риск помех и повреждения чувствительной электроники
• Использование серебро-никелевых контактов увеличивает срок службы при частых включениях и нагрузках с индуктивностью
• Компактные габариты позволяют экономить место в панелях управления
• Совместимость с широким спектром розеток RR95 и дополнительных модулей (индикация, защита от перенапряжения)

Ограничения применения

• Не предназначен для установки вне герметичных корпусов - IP00 не защищает от пыли, влаги и прикосновения
• Требуется обязательное использование розетки RR95 - без неё реле не работает
• Чувствительно к полярности: неверное подключение + и – к катушке может привести к отказу или повреждению
• Не подходит для переменного тока - только постоянный ток 12 В
• Фиксатор для надёжной посадки - отдельный элемент, который часто игнорируется при первом монтаже

Примеры использования

• Управление двигателем насоса через PLC с выходом 12 В DC
• Переключение режима работы конвейера по сигналу с датчика наличия продукта
• Активация аварийной сигнализации при срабатывании термореле
• Коммутация катушки контактора большего класса (например, 220 В AC) с помощью слаботочного управляющего сигнала

Практические советы

• Всегда проверяйте полярность при подключении катушки - 12 В DC имеет строгую направленность (+ и –)
• Выбирайте розетку RR95 с нужным числом контактов - она должна соответствовать количеству переключаемых цепей (в данном случае - 2)
• Установите фиксатор даже при кажущемся “надёжном” положении реле - вибрации и частые замены могут вызвать самопроизвольное выпадение
• Для защиты от скачков напряжения при отключении индуктивных нагрузок используйте дополнительный модуль RC-гашения
• Проверьте соответствие сечения проводов - для 8 А рекомендовано сечение не менее 1,5 мм2
• Не используйте реле в условиях повышенной температуры свыше +55 C - это снизит срок службы контактов
