Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 2CO 8A; Контакты AgNi | 415290050010 Finder 41.52.9.005.0010

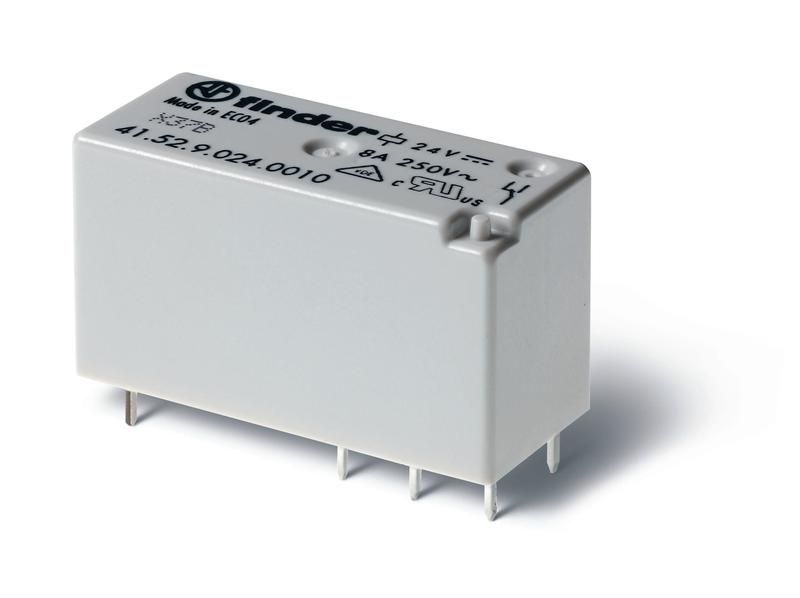

Электромеханическое реле Finder 41.52.9.005.0010 - компактное промежуточное реле с двумя переключающими контактами на 8 А, рассчитанное на монтаж на печатную плату с шагом 5 мм и питанием катушки 5 В постоянного тока. Подходит для автоматизации устройств, где важна надёжность и малый габарит.

Назначение и область применения

Реле Finder 41.52.9.005.0010 используется для коммутации слаботочных и умеренно мощных цепей в устройствах автоматики. Его применяют там, где требуется изолированное управление нагрузкой через сигнал низкого уровня - например, в контроллерах, системах сбора данных, медицинском оборудовании, бытовой технике и промышленных модулях. Благодаря двухполюсному переключению (2CO) позволяет одновременно управлять двумя цепями: одной замыкая, другой размыкая.

Технические характеристики

• Напряжение катушки: 5 В постоянного тока (DC)
• Номинальный ток контактов: 8 А
• Тип контактов: 2 переключающие (2CO - два нормально открытых и два нормально закрытых)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH), шаг выводов 5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип управления: моностабильное - возвращает состояние после отключения питания
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C и влажности до 95 % при 25 C
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 41.52.9.005.0010 совместимо со стандартными печатными платами с шагом 5 мм между выводами. Для установки требуются отверстия диаметром около 1,2–1,5 мм под штыревые выводы. Катушка активируется при подаче 5 В постоянного тока - важно соблюдать полярность, хотя реле имеет свободную поляризацию и не зависит от направления тока. Максимальная высота корпуса - менее 15 мм, что делает его подходящим для плотной компоновки. Не рекомендуется использовать в условиях вибраций выше 10 Гц и частоты более 55 Гц без дополнительной фиксации.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Сертифицировано для работы в электрооборудовании класса II. Температурный режим УХЛ4 обеспечивает безопасную работу в помещениях с регулируемым микроклиматом, но не в условиях повышенной запылённости или сырости.

Преимущества

• Высокая надёжность контактов AgNi - снижаются риски сваривания и нагара даже при частых переключениях
• Миниатюрный и низкопрофильный дизайн - экономия места на плате
• Два переключающих контакта в одном корпусе - замена двух однополюсных реле
• Поддержка стандартизированных шагов выводов - легко интегрируется в существующие проекты
• Известный бренд Finder - гарантия качества и длительного срока службы

Ограничения применения

• Не предназначено для внешней установки - степень защиты IP20 исключает использование во влажной среде, на улице или в пыльных цехах без дополнительного корпуса
• Не подходит для коммутации индуктивных нагрузок выше 8 А без демпферных цепей (например, двигателей, соленоидов)
• Чувствительно к импульсным помехам - рекомендуется экранирование проводов катушки и применение RC-цепей при работе с чувствительной электроникой
• Не допускается механическое воздействие на корпус - удары или давление могут повредить внутренние механизмы

Примеры использования

• Управление реле в PLC-модулях для переключения выходов
• Переключение каналов в тестовых стендах и диагностических приборах
• Автоматизация освещения или вентиляции в контрольных щитках
• Цифровые системы управления HVAC с использованием 5 В логического сигнала
• Аппараты для медицинской диагностики, где нужна гальваническая развязка

Практические советы

• При проектировании платы учтите расстояние между контактами - шаг 5 мм требует точного расположения дорожек
• Для нагрузок выше 5 А используйте дополнительные радиаторы или увеличьте площадь медных площадок под контактами
• Проверьте уровень напряжения катушки - скачки выше 6 В могут вызвать перегрев и отказ
• При массовой сборке используйте паяльную станцию с терморегуляцией - перегрев выводов снижает срок службы
• Заменяйте реле только аналогичными - модель 41.52.9.005.0010 несовместима с другими типами серии 41 без проверки параметров контактов и катушки
