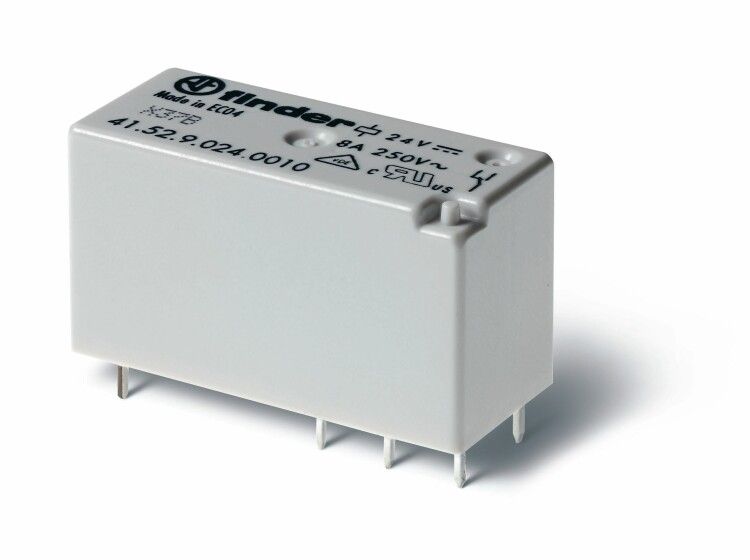

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 2CO 8A; Контакты AgNi | 415290050011 Finder 41.52.9.005.0011

Электромеханическое реле Finder 41.52.9.005.0011 - компактное промежуточное реле с двумя переключающими контактами, рассчитанное на работу в цепях постоянного тока напряжением 5 В и нагрузкой до 8 А. Подходит для установки на печатную плату в устройствах с ограниченным пространством, где важна надёжность коммутации и устойчивость к вибрациям.

Назначение и область применения

Реле Finder 41.52.9.005.0011 используется для управления силовыми цепями малой мощности через слаботочные сигналы. Применяется в автоматических системах, контроллерах, измерительном оборудовании, бытовых и промышленных устройствах, где требуется гальваническая развязка между управляемой и управляющей цепью. Благодаря низкопрофильному корпусу идеально подходит для плотной компоновки на платах.

Технические характеристики

• Напряжение катушки: 5 В постоянного тока
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (2CO - два переключающихся контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым воздействиям и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Шаг выводов: 5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от влаги
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения

Совместимость и монтаж

Реле Finder 41.52.9.005.0011 совместимо со стандартными технологиями сборки печатных плат - как с паяльной станцией, так и с реflow-печью. Шаг выводов 5 мм соответствует распространённым шаблонам для DIP-компонентов. Для надёжного монтажа рекомендуется использовать отверстия диаметром 0,8–1,0 мм. Контакты AgNi обеспечивают долгий срок службы даже при частых переключениях. Обращайте внимание на правильное направление выводов - они расположены с двух сторон корпуса, что требует точного позиционирования при проектировании платы.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность и долговечность). Это гарантирует соответствие требованиям к надёжности и электробезопасности в промышленных и потребительских устройствах.

Преимущества

• Низкий профиль - позволяет экономить вертикальное пространство на плате
• Контакты AgNi - высокая стойкость к эрозии, подходят для частых включений/выключений
• Гальваническая развязка - защищает чувствительную электронику от скачков напряжения в нагрузке
• Устойчивость к вибрациям - благодаря жёсткой конструкции корпуса и фиксации выводов
• Поддержка массового производства - оптимизирован для автоматической пайки

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не обеспечивает герметичность
• Запрещено применять в цепях переменного тока - катушка рассчитана только на постоянный ток 5 В
• Не подходит для нагрузок выше 8 А - превышение тока вызывает перегрев и выход из строя контактов
• Не следует использовать в условиях экстремальных температур ниже −25 C или выше +40 C

Примеры использования

• Управление реле в PLC-системах
• Переключение двигателей, нагревательных элементов или светодиодных модулей в автономных устройствах
• Интерфейсы связи между микроконтроллерами и внешними устройствами
• Автоматические системы освещения, сигнализации, контроля температуры

Практические советы

• При проектировании платы учтите зазор между выводами реле и другими компонентами - минимальный зазор 3 мм для предотвращения пробоя
• Для увеличения срока службы используйте демпферные цепочки (RC-фильтр) параллельно катушке, чтобы снизить импульсные помехи
• Проверьте полярность при подключении катушки - хотя реле не поляризовано, неверное подключение может повредить источник питания
• При замене аналога проверяйте не только напряжение и ток, но и габариты - высота корпуса составляет менее 15 мм, что важно для компактных корпусов
• Не применяйте реле в средах с химически активными газами - пластиковый корпус не устойчив к растворителям и агрессивным веществам
