Розетка для монтажа на плате реле 41.52, 41.61, 41.81; в комплекте металлическая клипса 095.41.3; версия: синий цвет | 95152SNA Finder 95.15.2SNA

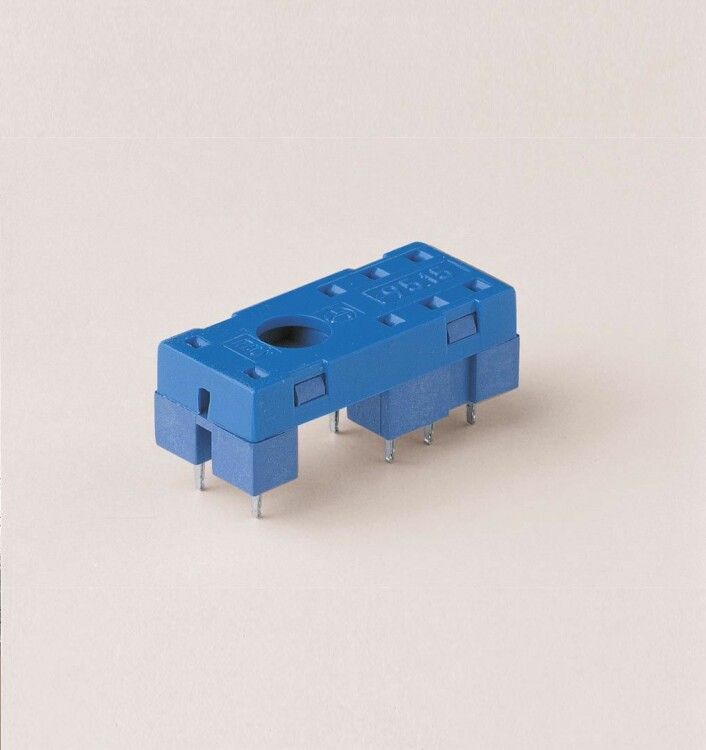

Розетка для монтажа на плате Finder 95.41.3 синего цвета предназначена для надёжного подключения реле серий 41.52, 41.61 и 41.81 к печатным платам. Устройство обеспечивает механическую фиксацию и электрический контакт в компактных силовых и управляющих модулях.

Назначение и область применения

Розетка Finder 95.41.3 используется для быстрого и безопасного подключения реле к печатной плате без пайки. Подходит для сборки автоматических систем управления, промышленных контроллеров, устройств защиты и коммутационных модулей. Применяется там, где требуется замена реле без демонтажа платы - например, в станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Количество контактов: 8 - соответствует стандартному расположению выводов реле серий 41.52, 41.61, 41.81
• Номинальный ток: 10 А - выдерживает нагрузки типичных управляющих реле
• Напряжение: 220–250 В - рассчитана на работу в сетях переменного тока 230 В
• Подключение: монтаж через выводы на печатную плату - пайка в отверстия PCB
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, не герметична
• Материал корпуса: пластик - устойчив к воздействию окружающей среды внутри щита
• Диапазон температур: от –40 C до +70 C - работает в условиях холодных цехов и нагреваемых шкафах
• Климатическое исполнение: УХЛ4 - допущено к применению в помещениях с умеренным и холодным климатом
• Цвет: синий - визуальное отличие от других розеток, удобно для идентификации
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям к реле и их базовым элементам

Совместимость и монтаж

Розетка Finder 95.41.3 совместима исключительно с реле серий 41.52, 41.61 и 41.81. Монтаж выполняется путём вставки выводов розетки в отверстия печатной платы с последующей пайкой. Клипса из металла обеспечивает прочную фиксацию реле после вставки - предотвращает выпадение при вибрациях. Для правильной установки проверьте посадочные отверстия на плате: шаг контактов должен соответствовать 2,5 мм. Не используйте с другими типами реле - несовпадение габаритов повредит контакты.

Безопасность и стандарты

Розетка Finder 95.41.3 соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, долговечность и электрические параметры релейных соединений. Сертифицирована для работы в промышленных условиях. Напряжение 250 В и ток 10 А обеспечивают запас по нагрузке для большинства задач управления. Однако не предназначен для высоковольтных или импульсных цепей свыше указанных значений.

Преимущества

• Металлическая клипса гарантирует плотное и долговечное крепление реле - снижает риск потери контакта
• Синий цвет позволяет легко различить розетку среди других в шкафу
• Изготовлена из термостойкого пластика - сохраняет форму даже при длительном нагреве
• Замена реле возможна без перепайки платы - экономит время при обслуживании
• Высокая надёжность контактов благодаря точному соответствию геометрии реле

Ограничения применения

• Не применяется во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не подходит для поверхностного монтажа (SMD) - только сквозная пайка
• Не совместима с реле других серий - даже близкие по размеру модели могут иметь другое расположение контактов
• Не рекомендовано использование вне закрытых распределительных шкафов
• Максимальная частота переключений ограничена характеристиками установленного реле - сама розетка не влияет на этот параметр

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без остановки всей системы
• Щиты управления насосными станциями - компактное решение для множества реле контроля давления
• Системы теплоснабжения - управление клапанами и вентиляторами через реле с быстросъёмными розетками
• Оборудование для тестирования - возможность быстрой замены реле при смене сценариев испытаний

Практические советы

• Перед монтажом проверьте, что отверстия на плате точно соответствуют шагу контактов розетки - 2,5 мм
• При пайке не перегревайте выводы - максимальная температура пайки не должна превышать 260 C более 5 секунд
• После установки реле убедитесь, что металлическая клипса полностью зафиксирована - слышен характерный щелчок
• При использовании в вибрирующих средах дополнительно проверяйте затяжку клипсы каждые 6 месяцев
• Артикулы 95152sna и 95.15.2sna - это один и тот же продукт; различия в записи связаны с форматированием производителя
