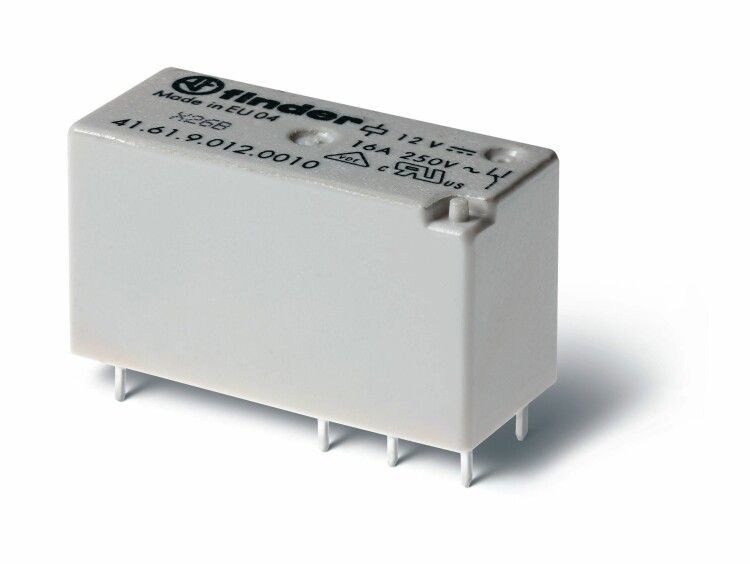

Электромеханическое реле Finder 41.61.9.024.0010 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 24 В постоянного тока. Подходит для автоматизации, промышленной электроники и систем управления, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 41.61.9.024.0010 используется как промежуточное устройство для управления цепями высокой мощности с помощью слаботочных сигналов. Применяется в контроллерах, устройствах автоматики, системах сбора данных, медицинском оборудовании и промышленных пультах управления. Благодаря миниатюрному формату и монтажу на плату, идеально подходит для плотной компоновки печатных плат.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: 16 А при напряжении до 250 В переменного тока / 30 В постоянного тока
• Тип контактов: 1CO (один перекидной контакт - один нормально открытый + один нормально замкнутый)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Способ монтажа: через-плату (THT), шаг выводов 5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке

Совместимость и монтаж

Реле Finder 41.61.9.024.0010 совместимо со стандартными технологиями пайки THT и реflow. Шаг выводов 5 мм соответствует распространённым шаблонам печатных плат. Для надёжного монтажа рекомендуется использовать отверстия диаметром 1,1–1,3 мм. Контакты рассчитаны на пайку с температурой до 260 C в течение 10 секунд. Не требует дополнительных радиаторов - теплоотвод обеспечивается за счёт металлических выводов и корпуса из термостойкого пластика.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности:

• EN 61810-1 - Общие требования к реле
• EN 61810-2 - Требования к промежуточным реле
• EN 61810-7 - Методы испытаний

Произведено в соответствии с требованиями IEC 60947-5-1. Сертифицировано для работы в промышленных условиях с учётом механических и электрических нагрузок.

Преимущества

• Высокая коммутационная способность - 16 А при минимальном размере
• Контакты AgNi обеспечивают долгий срок службы даже при частых включениях
• Низкий профиль - позволяет размещать рядом с другими элементами без зазора сверху
• Свободная поляризация - упрощает проектирование платы и снижает риск ошибок при сборке
• Устойчивость к вибрациям и ударам благодаря жёсткой конструкции корпуса

Ограничения применения

• Не предназначено для установки во влажных средах - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для коммутации емкостных или индуктивных нагрузок выше 16 А - возможна эрозия контактов
• Не рекомендуется для длительной работы при температурах выше +55 C без принудительного охлаждения
• Не имеет опций для индикации состояния - требуется внешний контроль

Примеры использования

• Управление двигателями насосов в системах HVAC
• Переключение режимов работы станков ЧПУ
• Контроль освещения в промышленных щитах
• Активация соленоидов в автоматических линиях
• Реализация логики в PLC-модулях и распределительных блоках

Практические советы

• При проектировании платы учитывайте посадочные размеры - шаг 5 мм требует точного соблюдения геометрии отверстий
• Для увеличения срока службы реле не перегружайте контакты - используйте запас по току 20–30%
• Подключение катушки: не требуется соблюдать полярность, но лучше фиксировать провода для предотвращения вибрационного отсоединения
• Проверьте наличие импульсов помех на входе катушки - при необходимости установите демпферный диод (flyback diode) параллельно катушке
• При массовом монтаже используйте паяльную станцию с контролем времени и температуры - перегрев может повредить внутренние механизмы
