Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.5мм; 1NO 16A; контакты AgNi | 453170240310 Finder 45.31.7.024.0310

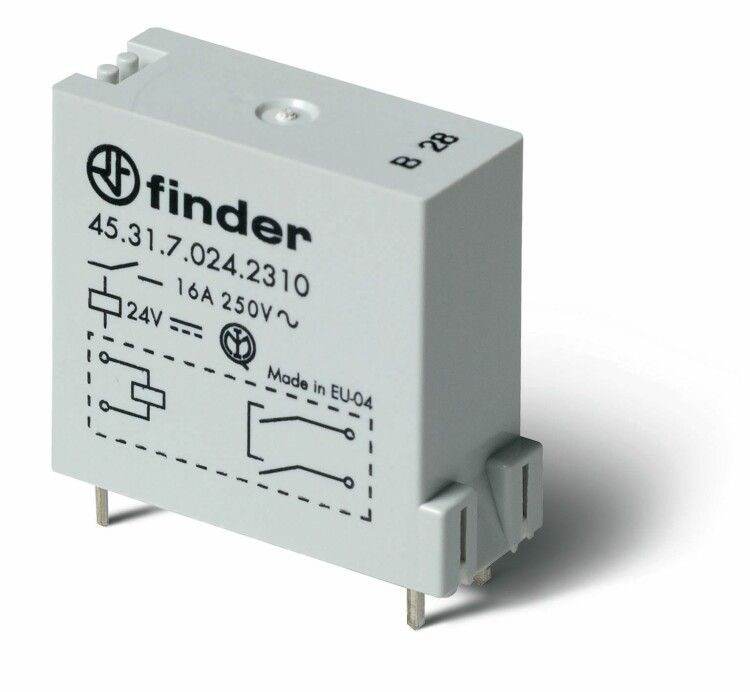

Электромеханическое реле Finder 45.31.7.024.0310 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 24 В постоянного тока. Благодаря низкопрофильному корпусу и высокой чувствительности катушки, реле идеально подходит для плотной компоновки в автоматических системах, где важна экономия места и надёжность.

Назначение и область применения

Реле Finder 45.31.7.024.0310 используется как промежуточное устройство для управления цепями с большими токами через слаботочные сигналы. Подходит для встраивания в устройства автоматизации, контроллеры, системы управления оборудованием, медицинскую и промышленную электронику. Особенно эффективно применение там, где требуется малая высота установки и устойчивость к вибрациям.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: 16 А (при активной нагрузке)
• Количество нормально открытых (НО) контактов: 1
• Тип контактов: двойной контакт из серебро-никеля (AgNi) - устойчив к дуговым повреждениям
• Способ монтажа: поверхностный монтаж на печатную плату (SMD)
• Шаг выводов: 3,5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Корпус: пластиковый, самозатухающий

Совместимость и монтаж

Реле Finder 45.31.7.024.0310 совместимо со стандартными технологиями SMT-монтажа. Шаг выводов 3,5 мм соответствует типовой сетке печатных плат. Для надёжного паяния рекомендуется использовать профиль пайки, соответствующий требованиям IPC-J-STD-020. Катушка с повышенной чувствительностью позволяет работать при минимальном потреблении энергии - около 150 мВт, что снижает нагрузку на микроконтроллеры и источники питания. Убедитесь, что площадка на плате соответствует габаритам корпуса: 19 × 10 × 10 мм (L×W×H).

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Сертифицировано для использования в промышленных системах с требованием к надёжности и отказоустойчивости.

Преимущества

• Низкий профиль - всего 10 мм в высоту, подходит для тонких устройств
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях
• Чувствительная катушка снижает энергопотребление, позволяет использовать с батарейными или слаботочными источниками
• Герметичный корпус защищает внутренние механизмы от внешних воздействий
• Поддерживает широкий диапазон рабочих температур, включая холодные условия

Ограничения применения

• Не предназначено для работы во влажной среде или под открытым небом - степень защиты IP20 не обеспечивает герметичность
• Не следует использовать для коммутации индуктивных нагрузок выше 16 А - возможна эрозия контактов
• Запрещён монтаж вблизи мощных источников ЭМИ без экранирования
• Не подходит для монтажа в шасси с болтовым креплением - только на печатную плату

Примеры использования

• Управление двигателями в робототехнике
• Переключение нагревательных элементов в термостатах
• Контроль освещения в автономных системах
• Интерфейсы между PLC и силовыми цепями
• Автоматические панели управления станков и конвейеров

Практические советы

• При проектировании платы учтите зазор между выводами и другими компонентами - минимальное расстояние 3 мм для предотвращения пробоя
• Для увеличения срока службы контактов используйте демпферные цепочки (RC-цепь) при работе с индуктивными нагрузками
• Проверьте соответствие тока нагрузки и типа нагрузки (активная, индуктивная, емкостная) - максимальный ток 16 А указан только для активной нагрузки
• При замене аналогичного реле убедитесь, что новый экземпляр имеет ту же чувствительность катушки - версия с повышенной чувствительностью может отличаться от базовой модели
• Хранить реле в сухом месте, избегать механических ударов - хотя корпус прочный, внутренний механизм хрупкий
