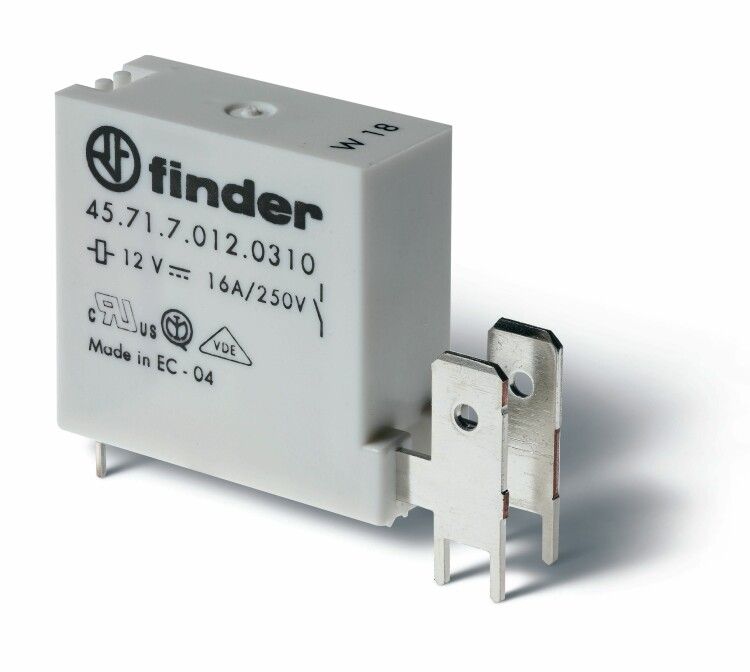

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм + Faston 250(6.3x0.8мм) | 457170240310 Finder 45.71.7.024.0310

Электромеханическое реле Finder 45.71.7.024.0310 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 24 В постоянного тока. Благодаря низкопрофильному корпусу и сочетанию выводов с шагом 5 мм и Faston-клеммами, реле легко интегрируется в плотные электронные схемы, особенно там, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 45.71.7.024.0310 используется как промежуточное устройство для управления силовыми цепями слаботочными сигналами. Подходит для автоматизации оборудования, систем управления, промышленной электроники и устройств с ограниченным пространством. Чувствительная катушка позволяет работать с низкими токами управляющего сигнала, что снижает требования к источникам управления.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: 16 А (при активной нагрузке)
• Тип контакта: 1 нормально открытый (1NO)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуге и износу
• Способ монтажа: поверхностный монтаж на печатную плату (SMD)
• Шаг выводов: 5 мм
• Тип подключения: комбинированный - выводы для пайки + Faston-клеммы 6,3×0,8 мм
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима влажность до 95 %
• Управление: моностабильное (возврат в исходное состояние после отключения питания)
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения

Совместимость и монтаж

Реле Finder 45.71.7.024.0310 совместимо со стандартными печатными платами с шагом 5 мм. Для установки требуется сверление отверстий под выводы и пайка. Faston-клеммы позволяют подключить нагрузку без пайки - достаточно защёлкнуть провод 0,75–2,5 мм2. Катушка с повышенной чувствительностью требует меньшего тока срабатывания, что важно при использовании с микроконтроллерами или слаботочными выходами. Убедитесь, что площадь платы соответствует габаритам реле - высота корпуса всего 15,5 мм, что делает его подходящим для многослойных сборок.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, долговечность и электрические параметры промежуточных реле. Материал корпуса - самозатухающий пластик, обеспечивающий противопожарную безопасность. Серия 45 от Finder прошла тестирование на механическую прочность и термостойкость в условиях промышленного использования.

Преимущества

• Низкий профиль - идеально для плотной компоновки на плате
• Комбинированное подключение: пайка + Faston - удобно для сервиса и замены
• Контакты AgCdO - устойчивы к свариванию и эрозии даже при частых включениях
• Чувствительная катушка - снижает энергопотребление управления
• Поддерживает широкий диапазон температур - подходит для холодных и жарких помещений

Ограничения применения

Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от брызг и пыли. Не рекомендуется использовать для коммутации индуктивных нагрузок выше 16 А или при наличии импульсных помех без фильтрации. Отказ от использования дросселя или RC-цепочки при управлении катушкой может снизить срок службы контролирующей схемы. Также не следует применять в средах с агрессивными химическими веществами - материал корпуса не рассчитан на такие условия.

Примеры использования

• Управление двигателями, насосами и нагревательными элементами в станках с ЧПУ
• Переключение режимов в системах автоматического контроля
• Интерфейсы между PLC и мощными потребителями в пультах управления
• Автомобильная электроника - в бортовых сетях 24 В
• Системы безопасности: включение световой/звуковой сигнализации при срабатывании датчиков

Практические советы

• При монтаже на плату проверьте соответствие отверстий шагу 5 мм - расхождение вызывает напряжение в выводах
• Faston-клеммы лучше затягивать моментом 0,2–0,3 Нм - недостаточно или слишком сильно может повредить контакт
• Для длительной работы с нагрузкой 16 А используйте радиатор или хорошую вентиляцию - реле греется при постоянном включении
• При работе с индуктивными нагрузками (например, катушки, двигатели) обязательно установите демпферную цепь (диод или RC-фильтр) параллельно контакту
• Замена реле: если вы меняете аналогичное устройство, убедитесь, что новый экземпляр - именно Finder 45.71.7.024.0310, так как другие модели серии 45 могут иметь другой тип контактов или напряжение катушки
