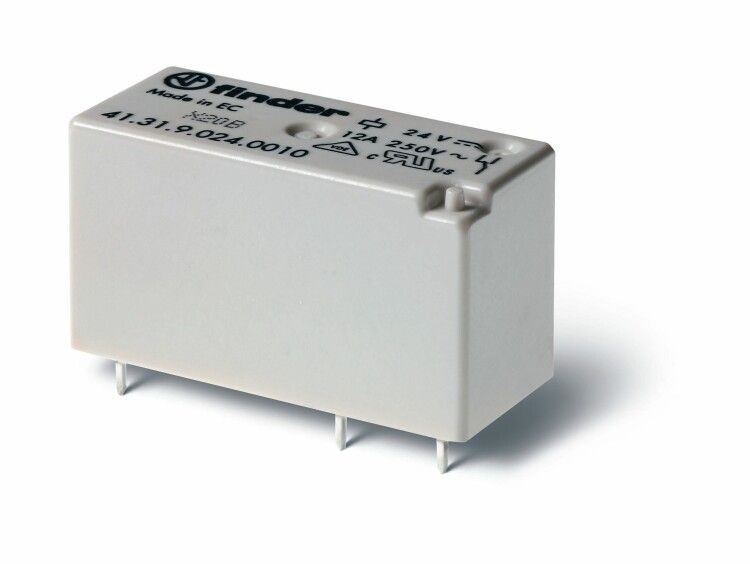

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.5мм; 1CO 12A; Контакты AgNi | 413190240010 Finder 41.31.9.024.0010

Электромеханическое реле Finder 41.31.9.024.0010 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 12 А постоянного тока. Подходит для автоматизации, промышленной электроники и систем управления, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 41.31.9.024.0010 используется как промежуточное устройство для управления цепями с высокой мощностью через слаботочные сигналы. Применяется в контроллерах, устройствах автоматики, системах сбора данных, медицинском оборудовании и промышленной аппаратуре. Благодаря миниатюрному форм-фактору идеально встраивается в плотно укомплектованные платы.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: 12 А (при напряжении до 250 В AC / 30 В DC)
• Тип контакта: 1CO (однополюсный перекидной)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMD)
• Шаг выводов: 3,5 мм
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, но не от воды и пыли)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: свободная - можно подключать любым способом
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допускает повышенную влажность
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 41.31.9.024.0010 совместимо со стандартными технологиями SMT-монтажа. Шаг выводов 3,5 мм соответствует типовым шаблонам PCB. Для надёжного паяния рекомендуется использовать профиль пайки, соответствующий требованиям IPC-J-STD-020. Контакты рассчитаны на однократную установку - многократное извлечение снижает долговечность. Убедитесь, что площадь паяльных площадок соответствует спецификациям производителя.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности:

• EN 61810-1 - Общие требования к реле
• EN 61810-2 - Требования к механической прочности и сроку службы
• EN 61810-7 - Требования к электрической изоляции и пробивному напряжению

Не предназначено для работы во взрывоопасных средах. Не используйте в условиях, где возможны брызги жидкости или попадание пыли - уровень IP20 не обеспечивает защиту от внешней среды.

Преимущества

• Высокая коммутационная способность (12 А) при минимальном размере
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях
• Низкая высота корпуса - подходит для тонких устройств
• Гарантированная совместимость с промышленными платформами и стандартами
• Устойчивость к колебаниям температуры и влажности в рамках UHL4

Ограничения применения

• Не применяйте в открытых помещениях или местах с воздействием влаги, пыли, масла - IP20 недостаточен
• Не коммутируйте переменный ток выше 250 В - риск повреждения контактов
• Не используйте в цепях с импульсными нагрузками свыше 12 А - возможен залипание контактов
• Не подвергайте реле механическому удару или вибрации выше указанных в стандартах значений
• Не заменяйте самостоятельно - внутренняя конструкция герметична, ремонт невозможен

Примеры использования

• Управление двигателями постоянного тока в робототехнике
• Переключение нагревательных элементов в контрольно-измерительных приборах
• Коммутация сенсоров и исполнительных механизмов в PLC-системах
• Автоматизация бытовых приборов с ограниченным пространством
• Цифровые системы управления в медицинской аппаратуре

Практические советы

• При проектировании платы учтите посадочные размеры - шаг 3,5 мм требует точного соблюдения геометрии паяльных площадок
• Для увеличения срока службы реле избегайте частых включений при максимальной нагрузке - лучше применить дроссель или RC-цепь
• Проверьте полярность при подключении катушки - хотя реле имеет свободную полюсность, неправильное подключение может вызвать задержку срабатывания
• При использовании в цепях с индуктивной нагрузкой (например, катушки, двигатели) обязательно установите фри-wheeling диод параллельно катушке
• Для массового производства проверьте соответствие паяльного профиля - перегрев может деформировать корпус
