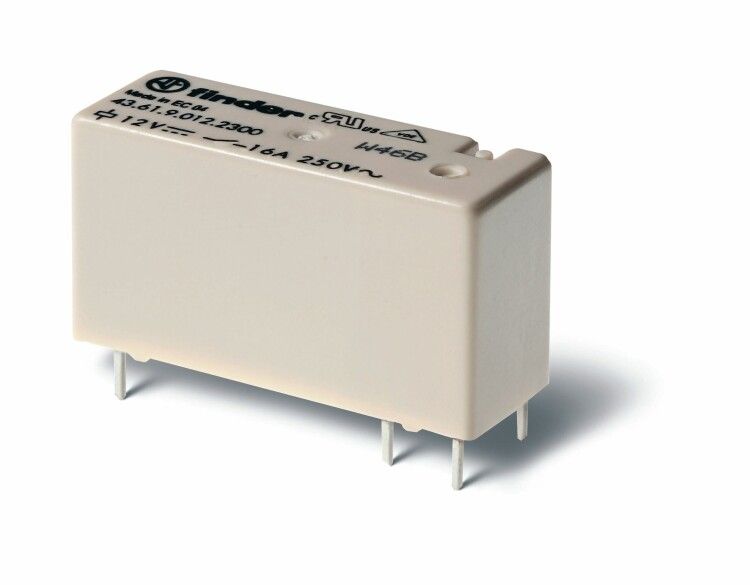

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1NO 16A | 436190124300 Finder 43.61.9.012.4300

Электромеханическое реле Finder 43.61.9.012.4300 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 12 В постоянного тока. Подходит для автоматизации, промышленной электроники и устройств с ограниченным пространством.

Назначение и область применения

Реле Finder 43.61.9.012.4300 используется для управления цепями высокой мощности с помощью слаботочных сигналов. Применяется там, где нужна надёжная изоляция между управляющей и силовой цепью: в контроллерах, системах автоматики, бытовых приборах, медицинском оборудовании, промышленных пультах и устройствах с печатными платами. Благодаря малому профилю идеально подходит для плотной компоновки.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контактов: один нормально открытый (1 NO)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге и окислению
• Способ монтажа: через-плату (THT), шаг выводов 5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Корпус: пластиковый, самозагасящий, соответствует UL94 V-0

Совместимость и монтаж

Реле Finder 43.61.9.012.4300 совместимо со стандартными печатными платами с шагом отверстий 5 мм. Для установки требуется просверленное отверстие под каждый из 8 выводов. Пайка - традиционная, с использованием припоя с температурой ниже 260 C. Не рекомендуется использовать термовоздушную пайку без контроля времени нагрева - возможен перегрев катушки. Размеры реле позволяют установить его вплотную к другим компонентам, но соблюдайте минимальный зазор 3 мм вокруг корпуса для теплоотвода.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Соответствие гарантирует безопасную работу в промышленных условиях и соответствие требованиям CE.

Преимущества

• Высокая коммутационная способность - 16 А при 12 В DC позволяет управлять мощными нагрузками без внешних усилителей
• Контакты AgSnO₂ обеспечивают длительный срок службы даже при частых включениях и индуктивных нагрузках
• Низкий профиль - всего 15,5 мм в высоту, что экономит место на плате
• Герметичный корпус предотвращает попадание пыли внутрь механизма
• Поддерживает широкий диапазон рабочих температур, подходящий для условий УХЛ4

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для переменного тока - катушка рассчитана только на постоянный ток 12 В
• Запрещён монтаж вблизи источников сильного тепла (>70 C) - риск деформации корпуса и снижения срока службы
• Не следует применять в цепях с импульсными нагрузками выше 16 А - возможна сварка контактов

Примеры использования

• Управление насосами и вентиляторами в промышленных контроллерах
• Переключение режимов работы в автономных системах освещения
• Интерфейсы между микроконтроллерами и резистивными/индуктивными нагрузками (например, реле управления нагревателями)
• Автоматические системы безопасности - отключение оборудования при аварии

Практические советы

• При проектировании платы учтите, что максимальный ток 16 А требует ширины дорожек не менее 1,5 мм и медных площадок под выводы не меньше 2×2 мм
• Для индуктивных нагрузок (катушки, двигатели) обязательно используйте гашение переходных процессов - диод или RC-цепь параллельно нагрузке
• Проверьте полярность при подключении катушки - неверная полярность не повредит реле, но может вызвать отказ в работе
• При замене аналога - проверьте шаг выводов (5 мм) и тип контактов (1 NO); другие модели серии 43 могут иметь 2NO или 2CO
• Не применяйте реле в цепях с частыми включениями более 10 раз в минуту - это сокращает срок службы контактов
