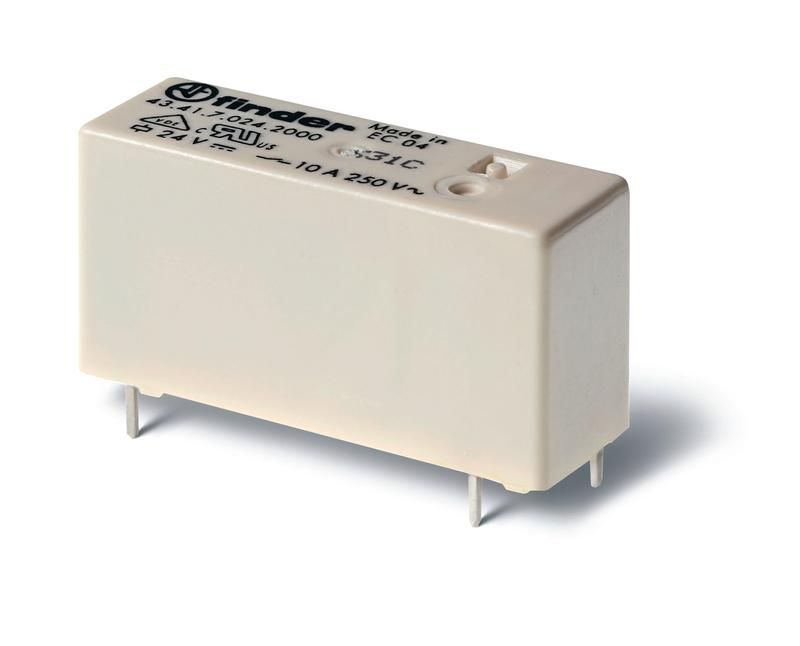

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.2мм; 1CO 10A; контакты AgNi | 434170120001 Finder 43.41.7.012.0001

Электромеханическое реле Finder 43.41.7.012.0001 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 10 А при напряжении 12 В постоянного тока. Благодаря низкопрофильному корпусу и шагу выводов 3,2 мм, реле идеально подходит для плотной компоновки в управляющей аппаратуре, где важна экономия места.

Назначение и область применения

Реле Finder 43.41.7.012.0001 используется как промежуточное устройство для управления цепями с высокой мощностью по сигналу от слаботочных контроллеров - микроконтроллеров, PLC, модулей ввода-вывода. Подходит для автоматизации оборудования, систем управления, медицинской и телекоммуникационной аппаратуры, где требуется надёжное переключение при малых габаритах.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Тип контакта: одиночный перекидной (1CO)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым повреждениям и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMD), шаг выводов 3,2 мм
• Управление: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от влаги
• Климатическое исполнение: УХЛ4 - работает при температурах от −25 C до +55 C, допустима повышенная влажность
• Катушка: версия с повышенной чувствительностью - требует меньшего тока срабатывания, снижает нагрузку на источник сигнала
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения

Совместимость и монтаж

Реле Finder 43.41.7.012.0001 совместимо со стандартными платами с шагом выводов 3,2 мм. Для монтажа используйте паяльник с регулируемой температурой (не более 260 C, время пайки - до 5 секунд на каждый вывод). Контакты рассчитаны на типовые отверстия в PCB, соответствующие норме IPC-7351. Убедитесь, что площадка под реле не перегревается при пайке - избыток тепла может деформировать пластиковый корпус. Не применяйте флюсы с активным химическим составом - они могут вызвать коррозию контактов.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (общие требования), EN 61810-2 (требования к реле с механическими контактами) и EN 61810-7 (тестирование на долговечность). Соответствие гарантирует безопасность при работе в промышленных и бытовых устройствах. Сертифицировано для использования в электрооборудовании класса II (двойная изоляция).

Преимущества

• Низкий профиль - позволяет использовать в тонких корпусах, где обычные реле не помещаются
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях индуктивных нагрузок
• Чувствительная катушка снижает потребляемую мощность - подходит для работы от батарей или слаботочных выходов
• Стандартный шаг 3,2 мм - легко заменить аналогичные модели других производителей
• Пластиковый корпус обеспечивает хорошую изоляцию и устойчивость к внешним воздействиям

Ограничения применения

• Не предназначено для установки во влажных средах - степень защиты IP20 не защищает от воды и пыли
• Не рекомендуется для коммутации переменного тока - катушка и контакты рассчитаны только на постоянный ток
• Запрещён монтаж вблизи нагревательных элементов - температура выше +55 C может привести к потере герметичности и деформации корпуса
• Не следует применять в условиях сильных ударов и вибраций - механическая стабильность ниже, чем у реле с креплением на DIN-рейку

Примеры использования

• Управление двигателями постоянного тока в робототехнике
• Переключение светодиодных лент через Arduino или Raspberry Pi
• Коммутация соленоидов в системах автоматического контроля
• Интерфейс между слаботочным контроллером и силовой цепью 24 В / 10 А
• Аппаратура для медицинских приборов, где важна компактность и надёжность

Практические советы

• При использовании с индуктивными нагрузками (катушки, двигатели) обязательно подключите демпферную цепь (диод в обратном направлении параллельно нагрузке) - это продлит жизнь контактам
• Проверьте посадочные размеры перед заказом - хотя шаг 3,2 мм стандартный, форма корпуса может отличаться у конкурентов
• Для массового производства убедитесь, что ваша технологическая линия поддерживает SMD-монтаж с учётом веса и формы этого реле
• Если нужна защита от влаги - выбирайте реле с дополнительной герметизацией; данная модель не подходит для открытых или уличных условий
• При замене старого реле - проверьте, что новое имеет ту же чувствительность катушки и тип контактов (1CO), чтобы не изменить логику работы схемы
