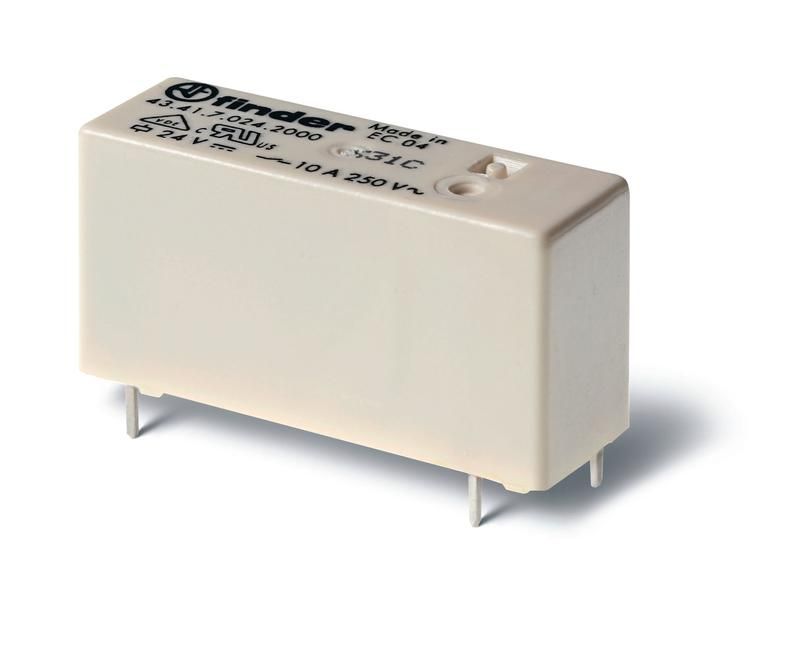

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.2мм; 1CO 10A | 434170124001 Finder 43.41.7.012.4001

Электромеханическое реле Finder 43.41.7.012.4001 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 10 А при напряжении 12 В постоянного тока. Благодаря низкопрофильному корпусу и шагу выводов 3,2 мм, оно идеально подходит для плотной компоновки в управляющей аппаратуре, где важна экономия места.

Назначение и область применения

Реле Finder 43.41.7.012.4001 используется для управления цепями с высокой мощностью через слаботочные сигналы. Подходит для автоматических систем, контроллеров, промышленной электроники, медицинского оборудования и устройств автоматизации, где требуется надёжное переключение при ограниченном пространстве. Катушка с повышенной чувствительностью позволяет работать с малыми токами управления, что снижает нагрузку на микроконтроллеры и логические схемы.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Тип контакта: одиночный перекидной (1CO)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMT)
• Шаг выводов: 3,2 мм
• Климатическое исполнение: УХЛ4 - работает при температурах от −25 C до +55 C
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от влаги
• Поляризация: свободная - можно подключать любым способом (+/- неважно)
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Корпус: пластиковый, самозатухающий

Совместимость и монтаж

Реле Finder 43.41.7.012.4001 совместимо со стандартными технологиями SMD-монтажа. Шаг выводов 3,2 мм соответствует типовым шаблонам PCB, используемым в промышленной электронике. Для надёжного паяния рекомендуется соблюдать температурный режим согласно datasheet производителя - максимальная температура пайки не должна превышать 260 C более чем на 10 секунд. Печатная плата должна иметь точные габариты отверстий под выводы - допуск +-0,1 мм. Учитывайте, что реле не имеет фиксаторов, поэтому при механических нагрузках на плату возможен риск повреждения выводов.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность и износостойкость). Сертифицировано для работы в условиях промышленной автоматизации. Материалы корпуса соответствуют UL94 V-0 - самозатухание при возгорании.

Преимущества

• Высокая чувствительность катушки - требует всего около 10–15 мА для срабатывания, что удобно для работы с микроконтроллерами
• Контакты AgSnO₂ обеспечивают длительный срок службы даже при частых включениях и индуктивных нагрузках
• Низкий профиль - высота корпуса менее 15 мм, позволяет использовать в тонких устройствах
• Отсутствие полярности у катушки - упрощает сборку и снижает вероятность ошибки при монтаже
• Поддерживает частые переключения - рассчитано на 10⁶ операций при номинальной нагрузке

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не обеспечивает защиту от брызг и пара
• Запрещён монтаж в местах с сильной вибрацией без дополнительной фиксации - возможен отказ контактов
• Не подходит для коммутации переменного тока - только постоянный ток 12 В
• Не рекомендуется для нагрузок выше 10 А, особенно при запуске двигателей или нагревательных элементов - риск сваривания контактов
• Не следует применять в помещениях с химически активной средой - пластик корпуса не устойчив к растворителям и агрессивным газам

Примеры использования

• Управление насосами или клапанами в системах автоматического контроля
• Переключение световых индикаторов или сигнализаций в пультах управления
• Коммутирование выходов PLC или Arduino при работе с силовыми цепями
• Автоматизация бытовых приборов - кофе-машины, стиральные машины, системы отопления
• Промышленные контроллеры с плотной компоновкой плат

Практические советы

• При использовании с индуктивными нагрузками (катушки, двигатели) обязательно установите демпферную цепь (диод или RC-цепочку) параллельно контакту - это продлит срок службы реле
• Проверьте посадочные площадки на плате перед пайкой - недостаточная площадь может вызвать плохую теплопередачу и перегрев
• Для многократных тестирований используйте импульсный режим - не держите реле в замкнутом состоянии более 10 минут под нагрузкой
• При замене аналогичного реле - проверьте, чтобы новый экземпляр был именно с чувствительной катушкой (не путать с обычной версией 43.41.7.xxx без пометки “чувствительное”)
• Хранить в сухом месте - даже при IP20 высокая влажность может вызвать коррозию выводов
