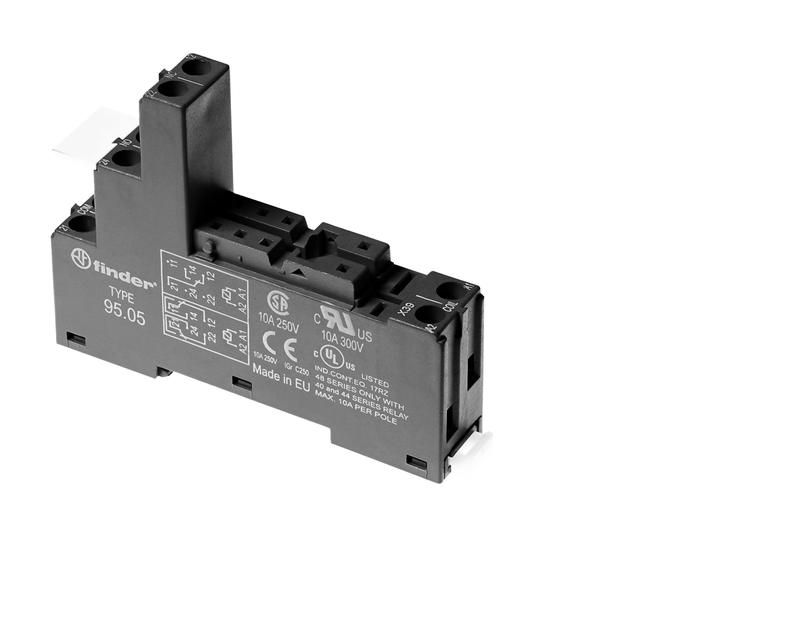

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, применяются модули 99.02, 86.30, в комплекте пластиковая клипса 095.01, версия: черный цвет (заказ минимум/кратно 1000шт) - 95.05.0SPA FINDER 95050SPA

Розетка с винтовыми клеммами Finder 95.05.0spa предназначена для быстрого и надёжного подключения реле серий 40.31, 40.51, 40.52, 40.61, 40.62 и модулей 99.02, 86.03 на DIN-рейке. Она обеспечивает устойчивый контакт даже в условиях вибраций и перепадов температур, снижает время монтажа и исключает необходимость прямой пайки проводов.

Назначение и область применения

Розетка Finder 95.05.0spa используется для удобного подключения и замены реле и модулей управления в распределительных щитах. Подходит для систем автоматизации, промышленного оборудования, систем освещения, конвейеров и устройств с частым обслуживанием. Благодаря винтовому подключению, её можно использовать там, где требуется высокая механическая прочность соединений.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клеткой - обеспечивают плотный контакт без повреждения жил
• Количество контактов: 8 - соответствует стандартным реле с 8-контактными штырями
• Способ монтажа: фиксация на DIN-рейке 35 мм - совместима с большинством промышленных щитов
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов, но не от воды и пыли
• Диапазон рабочих температур: от -40 C до +70 C - работает в холодных цехах и нагреваемых помещениях
• Материал корпуса: самозатухающий пластик - устойчив к возгоранию, не выделяет токсичных веществ при перегреве
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации

Совместимость и монтаж

Розетка Finder 95.05.0spa точно совместима с реле следующих серий: 40.31, 40.51, 40.52, 40.61, 40.62, а также с модулями 99.02 и 86.03. Установка происходит путём защёлкивания на DIN-рейку - достаточно слегка нажать до характерного щелчка. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что напряжение отключено. Клеммы затягиваются отвёрткой с плоским лезвием - момент затяжки не должен превышать усилия, достаточного для плотного прилегания жилы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC/EN 60947-7-1 для коммутирующих устройств. Материал корпуса имеет класс горючести UL94 V-0. Применение в сетях переменного тока до 690 В и постоянного тока до 250 В. Нельзя использовать в средах с повышенной влажностью, агрессивными газами или взрывоопасной пылью из-за низкой степени защиты IP20.

Преимущества

• Зажимная клетка предотвращает ослабление контакта при вибрациях - особенно важно на производстве
• Удобство замены реле - не требует перепайки или перебора проводов
• Высокая долговечность клемм - рассчитана на многократные подключения
• Чёткая маркировка контактов - минимизирует ошибки при подключении
• Синий цвет корпуса легко отличить от других типов розеток в щите

Ограничения применения

• Не применяется во внешних установках - IP20 не защищает от влаги и пыли
• Не рекомендовано использование в местах с постоянным воздействием химических паров или масла
• Подходит только для реле указанных серий - несовместима с другими форм-факторами
• Не предназначен для проводов больше 2,5 мм2 - риск перегрева и плохого контакта

Примеры использования

• Автоматизация производства: подключение реле управления конвейером на сборочной линии
• Системы освещения: управление группами светильников через реле в распределительном щите
• Лабораторное оборудование: частая замена модулей контроля температуры или давления
• Энергообъекты: резервирование цепей управления в щитах с ограниченным пространством

Практические советы

• Перед первым подключением проверьте соответствие типа реле - неверный форм-фактор не позволит установить реле в розетку
• Обязательно отключайте питание перед работой с клеммами - даже малые токи могут вызвать пробой при неправильном подключении
• При использовании многожильных проводов запрессуйте их наконечниками - так контакт будет надёжнее
• Проверяйте затяжку клемм каждые 6–12 месяцев в условиях вибрации - это продлит срок службы системы
• Храните розетку Finder 95.05.0spa в сухом месте - попадание влаги на клеммы может вызвать окисление
