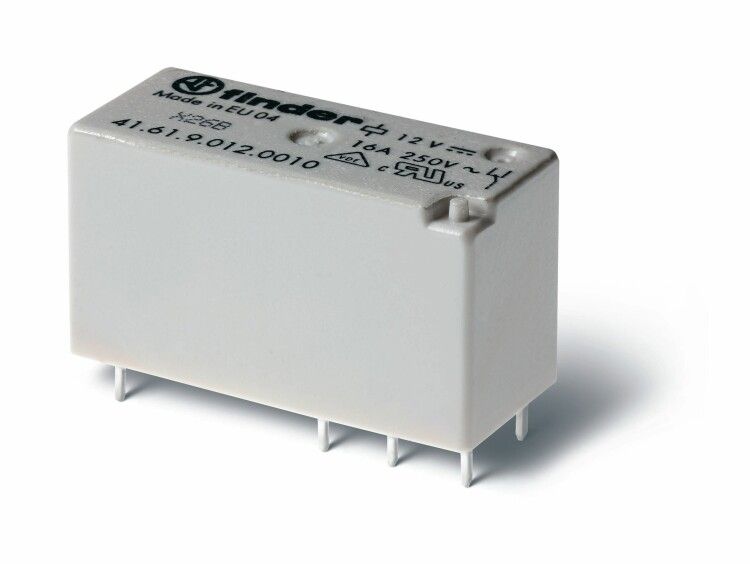

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1CO 16A; Контакты AgSnO2 | 416190124010 Finder 41.61.9.012.4010

Электромеханическое реле Finder 41.61.9.012.4010 — компактное промежуточное реле с монтажом на печатную плату, рассчитанное на коммутацию нагрузки до 16 А при напряжении 12 В постоянного тока. Подходит для автоматизации, промышленной электроники и устройств с ограниченным пространством.

Назначение и область применения

Реле Finder 41.61.9.012.4010 используется для управления цепями высокой мощности с помощью слаботочных сигналов. Его основная задача — изолировать управляющую цепь (например, микроконтроллер) от силовой нагрузки. Применяется в устройствах, где важна компактность и надёжность: контроллерах оборудования, системах автоматического управления, медицинской аппаратуре, бытовых приборах с электронным управлением.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контакта: 1CO (один перекидной контакт — один общий, один нормально замкнутый, один нормально разомкнутый)
• Материал контактов: серебро-оксид олова (AgSnO₂) — устойчив к дуге, долговечен при переключении
• Способ монтажа: через выводы на печатную плату (SMD/PTH), шаг выводов 5 мм
• Степень защиты: IP20 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип управления: моностабильное — возвращается в исходное состояние после снятия напряжения с катушки
• Поляризация: свободная — можно подключать любым способом, полярность не имеет значения
• Корпус: пластиковый, самозагасящий горение
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +55°C, допустима повышенная влажность

Совместимость и монтаж

Реле Finder 41.61.9.012.4010 совместимо со стандартными платами с шагом 5 мм. Для установки требуется просверленное отверстие под каждый вывод. Печатная плата должна обеспечивать достаточную площадь медного следа под каждым контактом для отвода тепла при работе на предельном токе. Катушка требует стабилизированного источника 12 В DC — скачки напряжения свыше ±10 % могут вызвать некорректное срабатывание. Максимальная плотность монтажа: рекомендуется выдерживать расстояние ≥5 мм между соседними реле для теплоотвода и удобства обслуживания.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности:

• EN 61810-1 — Общие требования к реле
• EN 61810-2 — Требования к промежуточным реле
• EN 61810-7 — Тестирование на механическую прочность и срок службы

Изделие прошло проверку на безопасность при перегрузках и коротких замыканиях. Соответствие стандартам позволяет использовать реле в оборудовании, предназначенном для продажи на рынке ЕС.

Преимущества

• Высокая коммутационная способность (16 А) при малых габаритах — идеально для плотной компоновки
• Контакты AgSnO₂ обеспечивают длительный срок службы даже при частых включениях
• Низкий профиль снижает риск механических повреждений при сборке корпуса
• Отсутствие полярности у катушки упрощает монтаж и снижает вероятность ошибки подключения
• Климатическое исполнение УХЛ4 делает реле пригодным для работы в условиях средней полосы России и стран СНГ

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе — IP20 не защищает от брызг и пыли
• Не подходит для коммутации индуктивных нагрузок выше 16 А (например, больших двигателей) без дополнительной защиты (диода, RC-цепочка)
• Запрещён монтаж рядом с источниками сильного электромагнитного излучения — возможны ложные срабатывания
• Не следует применять в цепях переменного тока — катушка рассчитана только на постоянный ток

Примеры использования

• Управление нагревательными элементами в термостатах
• Переключение режимов работы в системах вентиляции
• Коммутация световых индикаторов или соленоидов в автоматических линиях
• Реализация функций аварийного отключения в контрольных панелях
• Интеграция в модульные системы управления на базе Arduino, Raspberry Pi или PLC

Практические советы

• При использовании на максимальном токе (16 А) убедитесь, что дорожки платы имеют ширину не менее 1,5 мм и толщину меди 35 мкм (1 oz)
• Для индуктивных нагрузок (катушки, двигатели) обязательно используйте демпферную цепь (диод 1N4007 параллельно нагрузке)
• Проверьте соответствие питающего напряжения — недостаточное напряжение (менее 9 В) может вызвать «дрожание» контактов
• При массовом монтаже используйте паяльник с регулируемой температурой — время пайки одного вывода не более 3–4 секунд при 260 °C
• При необходимости замены — реле легко извлекается пинцетом, но перед этим отключите питание и дайте ему остыть
