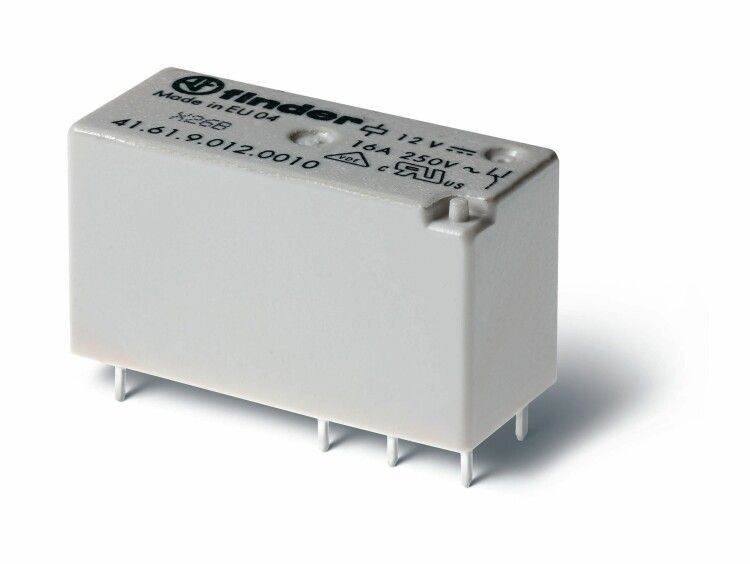

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1CO 16A; Контакты AgNi | 416190120010 Finder 41.61.9.012.0010

Электромеханическое реле Finder 41.61.9.012.0010 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 12 В постоянного тока. Подходит для автоматических систем, где важна плотная упаковка и надёжность переключения.

Назначение и область применения

Реле Finder 41.61.9.012.0010 используется как промежуточное устройство для управления силовыми цепями слаботочным сигналом. Применяется в устройствах автоматизации, контроллерах, промышленной электронике, бытовой технике и оборудовании с ограниченным пространством. Благодаря малому профилю и монтажу на плату идеально подходит для сборки компактных модулей.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контакта: 1CO (один перекидной контакт - один нормально открытый и один нормально замкнутый)
• Количество нормально замкнутых (НЗ) контактов: 0
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Способ управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Шаг выводов: 5 мм - совместим со стандартными платами и паяльными технологиями
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 95%
• Корпус: пластиковый, самозатухающий
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 41.61.9.012.0010 рассчитано на поверхностный монтаж на печатную плату. Выводы имеют шаг 5 мм, что соответствует стандартному шагу DIL-плат. Для установки требуется паяльник с точечным нагревом. Катушка имеет свободную поляризацию - можно подключать любым способом, без соблюдения полярности. Перед пайкой проверьте соответствие габаритов отверстий на плате: высота реле составляет менее 15 мм, что позволяет использовать его даже в многослойных конструкциях.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к реле с повышенной надёжностью) и EN 61810-7 (тестирование на механическую прочность). Сертификация обеспечивает безопасную работу в промышленных условиях. Степень защиты IP20 не допускает использование в сырых или запылённых средах без дополнительной герметизации.

Преимущества

• Миниатюрный форм-фактор - экономия места на плате
• Высокая коммутационная способность: 16 А при 12 В DC - подходит для мощных нагрузок
• Контакты из AgNi - долгий срок службы при переключении индуктивных нагрузок
• Низкая потребляемая мощность катушки - снижает тепловые потери в схеме
• Гармоничная совместимость с типовой SMD-технологией производства

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от брызг и пыли
• Не рекомендуется для частого включения/выключения свыше 1000 циклов в час - возможен износ контактов
• Не подходит для переменного тока - катушка и контакты рассчитаны только на постоянный ток 12 В
• Отсутствуют НЗ контакты - нельзя использовать там, где нужна аварийная замыкающая функция

Примеры использования

• Управление двигателями постоянного тока в робототехнике
• Переключение режимов работы в системах HVAC
• Коммутация световых и сигнальных элементов в пультах управления
• Автоматические выключатели в медицинских и лабораторных приборах
• Цифровые контроллеры с распределённой логикой

Практические советы

• При проектировании платы учтите зазор между реле и другими компонентами - минимальное расстояние 5 мм для теплоотвода и обслуживания
• Для индуктивных нагрузок (например, катушек, двигателей) используйте демпферные диоды параллельно контакту - продлит срок службы
• Проверяйте паяльную маску: не допускайте попадания флюса внутрь корпуса - может вызвать пробой
• При замене убедитесь, что новое реле имеет тот же тип контакта (1CO) и аналогичный ток - замена на более слабое реле приведёт к выходу из строя
• Для массового производства используйте реflow-печь с контрольной термограммой - перегрев может повредить пластик и внутреннюю механику
