Розетка винтовые клеммы (зажимная клеть) для реле 46.61 применяются модули 86.30 99.02 в комплекте металлическая клипса 097.71 синяя - 9701SMA FINDER 97.01SMA

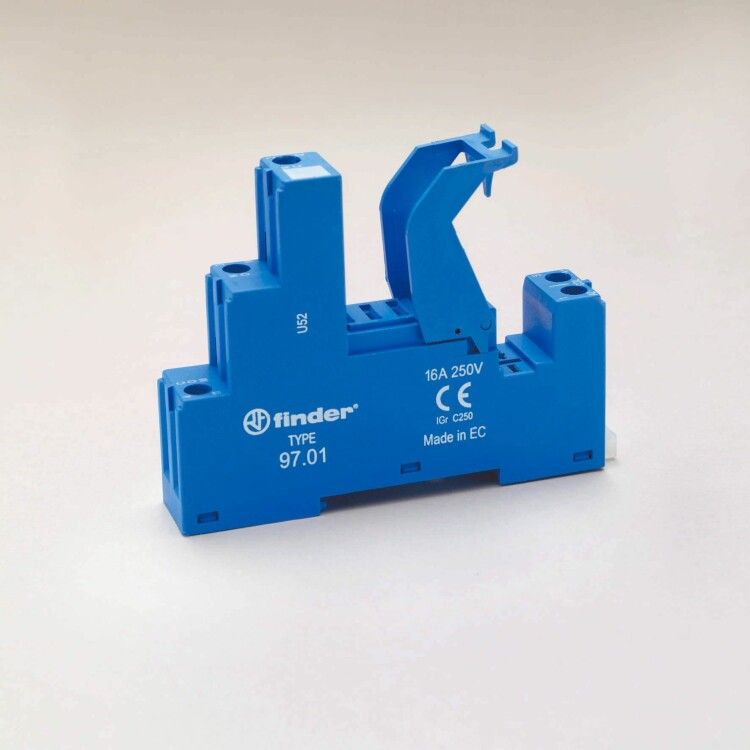

Розетка с винтовыми клеммами Finder 97.01sma предназначена для быстрого и надёжного подключения реле и других устройств на DIN-рейке. Она совместима с модулями серий 46.61, 86.30 и 99.02, обеспечивая устойчивый контакт даже в условиях вибраций и перепадов температур.

Назначение и область применения

Розетка Finder 97.01sma используется для установки реле и модулей управления на DIN-рейке в распределительных щитах. Подходит для промышленной автоматизации, систем управления оборудованием, конвейеров, насосов и другого оборудования, где требуется частая замена или диагностика реле. Благодаря винтовому зажиму и металлической клипсе 097.71, она обеспечивает прочное фиксирование устройства и удобство обслуживания.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клеткой - обеспечивают плотный контакт без повреждения жил
• Номинальный ток: 16 А - подходит для большинства промышленных реле
• Рабочее напряжение: 250 В - безопасная работа в сетях переменного тока до 250 В
• Количество контактов: 5 - позволяет подключить все необходимые цепи (питание, управление, выходы)
• Модульное исполнение: да - занимает один модуль (17,5 мм) на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Диапазон температур: от -40 до +70 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к механическим воздействиям
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации

Совместимость и монтаж

Розетка Finder 97.01sma совместима с реле следующих серий: 46.61, 86.30, 99.02. Устанавливается на DIN-рейку 35 мм стандартной ширины. Для фиксации используется металлическая клипса 097.71 - она обеспечивает надёжную посадку и предотвращает самопроизвольное выскальзывание. Монтаж выполняется просто: вставьте розетку в рейку до щелчка, затем вставьте реле до упора. Клеммы открывают поворотом винта - можно работать с проводами сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для коммутационных устройств. Номинальные параметры (16 А, 250 В) и степень защиты IP20 оптимальны для внутренней установки в закрытых щитах. Не предназначен для открытой установки на улице или во влажных средах.

Преимущества

• Зажимная клетка - исключает ослабление контакта при вибрациях
• Металлическая клипса - гарантирует точную посадку и долговечность
• Удобный доступ к клеммам - не требует демонтажа всего модуля при замене провода
• Цветовая маркировка - синий корпус легко отличить от других розеток в щите
• Поддержка функционального расширения - можно использовать с дополнительными компонентами (например, сигнализацией состояния)

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли
• Не рекомендовано использование с проводами более 2,5 мм2 - риск повреждения клемм
• Не подходит для постоянного тока выше 250 В - только переменный ток
• Не совместим с реле других серий - проверяйте соответствие модели перед покупкой

Примеры использования

• Промышленные контроллеры - подключение реле управления двигателями
• Системы освещения - коммутирование групп светильников через реле 46.61
• Линии конвейера - быстрая замена реле 99.02 при авариях
• Аварийные системы - резервные цепи питания с использованием розетки 97.01sma

Практические советы

• Перед подключением всегда отключайте питание - даже при малом токе есть риск поражения
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не сломать клетку
• Проверяйте посадку реле после монтажа - оно должно плотно сесть и не болтаться
• При замене реле используйте оригинальные модули - совместимость гарантирована только для указанных серий
• Для многожильных проводов используйте наконечники - это продлит срок службы клемм
