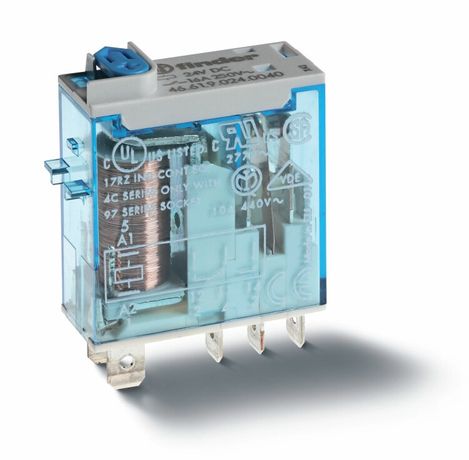

Миниатюрное промышленное электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 1СO 16A | 466190480040 Finder 46.61.9.048.0040

Электромеханическое реле Finder 46.61.9.048.0040 - компактное промышленное устройство с монтажом в розетку или на Faston-наконечники, предназначенное для коммутации нагрузок до 16 А при напряжении 48 В постоянного тока. Подходит для автоматизации оборудования, систем управления и распределения сигналов в условиях повышенной надежности.

Назначение и область применения

Реле Finder 46.61.9.048.0040 используется как промежуточное устройство для управления силовыми цепями слаботочным сигналом. Применяется в системах автоматизации: станках, конвейерах, пультах управления, устройствах безопасности. Благодаря компактному формату и возможности установки в розетку, идеально подходит для модульных щитов и плотной компоновки.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 48 В DC
• Номинальный ток контактов: 16 А
• Количество контактов: 1 переключающий (1CO - один нормально открытый контакт)
• Тип контактов: одинарный, материал - серебро-никель (AgNi), устойчив к дуговым нагрузкам
• Способ монтажа: в розетку или на Faston-наконечники 4,8×0,5 мм
• Управление: моностабильное (при снятии напряжения - возвращается в исходное состояние)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +55C, допустима высокая влажность)
• Полюсность катушки: свободная - можно подключать любым способом
• Корпус: пластиковый, самозагасающий
• Соответствие стандарту: EN 50178

Совместимость и монтаж

Реле Finder 46.61.9.048.0040 совместимо со стандартными розетками серии 46 и с Faston-наконечниками 4,8×0,5 мм. Для монтажа в розетку достаточно вставить реле до щелчка - фиксация обеспечивается защелками. При использовании наконечников - зажимаются в клеммы на боковой стороне. Катушка требует подачи именно 48 В постоянного тока - при неверном напряжении возможна недостаточная сработка или повреждение.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 50178, который регламентирует безопасность электрооборудования для промышленного использования. Конструкция имеет принудительно управляемые контакты - гарантирует разъединение даже при отказе механизма. Материал корпуса - самозагасающий, что снижает риск распространения горения.

Преимущества

• Компактный размер позволяет экономить место в щите
• Контакты из AgNi обеспечивают долгий срок службы при частых включениях и высоких токах
• Наличие кнопки тестирования - возможность проверки работоспособности без подачи напряжения на всю цепь
• Механический индикатор положения контактов - наглядно показывает, замкнут ли контакт
• Поддерживает два варианта подключения - розетка и Faston - гибкость для разных решений

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг и пыли
• Катушка работает только от 48 В постоянного тока - нельзя использовать с переменным током или другим напряжением
• Не рекомендуется для коммутации емкостных или индуктивных нагрузок выше 16 А - возможен быстрый износ контактов
• Не подходит для экстремальных температур ниже −25C или выше +55C

Примеры использования

• Управление двигателем насоса в системе охлаждения станка через PLC
• Переключение режимов работы конвейера по команде с контроллера
• Автоматическое отключение света в помещении после завершения цикла
• Резервирование сигнала в системе безопасности - передача состояния “включен” на индикацию

Практические советы

• Проверьте соответствие напряжения катушки - 48 В DC - перед первым включением
• При монтаже в розетку убедитесь, что она также от производителя Finder - не все розетки совместимы
• Используйте Faston-наконечники только сечением 4,8×0,5 мм - другие размеры вызывают плохой контакт и перегрев
• Регулярно используйте кнопку теста для диагностики - особенно в критичных системах
• При установке в щит с другими реле соблюдайте минимальный зазор между устройствами - теплоотвод важен для долговечности
