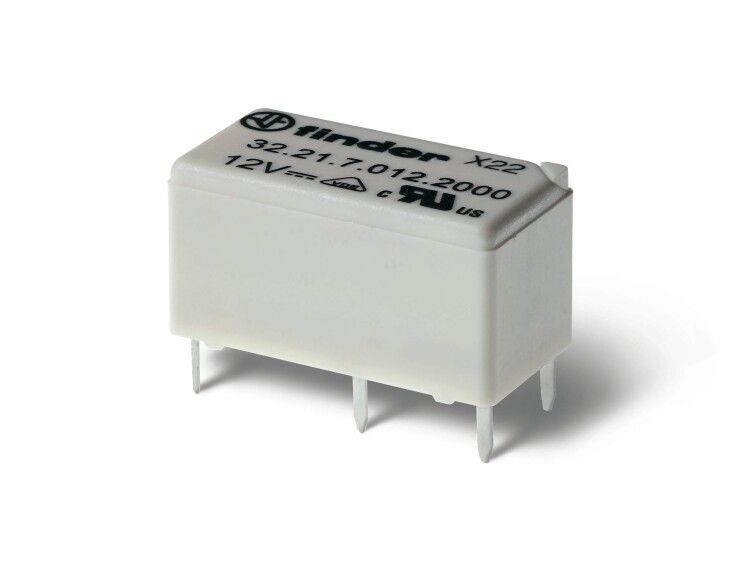

Субминиатюрное электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgSnO2 | 322170124000 Finder 32.21.7.012.4000

Реле субминиатюрное электромеханическое Finder 32.21.7.012.4000 - компактное устройство для коммутации слаботочных цепей на печатных платах, рассчитанное на работу с постоянным током 12 В и нагрузкой до 6 А. Подходит для автоматизации, контрольных систем и промышленной электроники, где важна надёжность и малые габариты.

Назначение и область применения

Реле субминиатюрное электромеханическое Finder 32.21.7.012.4000 используется для включения и выключения электрических цепей в устройствах с ограниченным пространством. Его применяют в контроллерах, измерительных приборах, системах автоматического управления, бытовой и медицинской аппаратуре. Благодаря миниатюрному форм-фактору и монтажу на печатную плату, реле идеально встраивается в компактные модули.

Технические характеристики

• Напряжение питания катушки: 12 В постоянного тока (DC)
• Коммутируемый ток: 6 А (при напряжении до 250 В AC / 30 В DC)
• Количество контактов: один переключающий (1CO - однополюсный перекидной)
• Тип контактов: нормально открытый (NO) + нормально замкнутый (NC) - перекидной контакт
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Способ монтажа: через выводы на печатную плату (THT)
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Корпус: пластиковый, самозагасящий

Совместимость и монтаж

Реле субминиатюрное электромеханическое Finder 32.21.7.012.4000 совместимо со стандартными печатными платами с шагом выводов 5 мм. Для монтажа требуется сверление отверстий под штыревые выводы. Катушка активируется при подаче 12 В постоянного тока - ток срабатывания низкий благодаря высокой чувствительности. После установки рекомендуется проверить качество пайки и отсутствие короткого замыкания между выводами. Габариты позволяют использовать его в плотно упакованных схемах, но требует соблюдения минимальных зазоров между соседними элементами.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность механических переключателей и реле. Материалы корпуса и контактов обеспечивают термостойкость и предотвращают возгорание при перегрузках. Применение контактов AgSnO₂ снижает риск залипания и увеличивает срок службы при частых включениях.

Преимущества

• Высокая чувствительность катушки - срабатывает при низком потреблении энергии, подходит для батарейных и энергоэффективных систем
• Контакты AgSnO₂ - долговечны при работе с индуктивными нагрузками, меньше подвержены эрозии
• Миниатюрный размер - экономия места на плате, удобен для многослойных сборок
• Герметичная конструкция с влагозащитой RTIII - устойчив к конденсату и средней влажности внутри корпуса
• Не требует внешних компонентов для работы - готов к использованию сразу после монтажа

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не подходит для коммутации мощных двигателей или нагревательных элементов выше 6 А
• Имеет механические детали - не рекомендовано для применений с высокими уровнями вибраций без дополнительной фиксации
• Не следует использовать в цепях с импульсными нагрузками без демпферов - возможны скачки напряжения при отключении индуктивной нагрузки

Примеры использования

• Автоматические системы освещения на базе микроконтроллеров
• Контроллеры HVAC (отопления, вентиляции, кондиционирования)
• Аппараты для диагностики и тестирования оборудования
• Электронные блоки управления в пищевой и фармацевтической промышленности
• Системы безопасности - управление сигналами, сиренами, световыми индикаторами

Практические советы

• При проектировании платы учтите, что максимальный ток 6 А требует достаточного сечения дорожек - используйте медные следы шириной не менее 1 мм
• Для индуктивных нагрузок (катушки, двигатели) обязательно добавьте антидуговой диод параллельно нагрузке
• Проверяйте полярность при подключении - хотя реле не поляризовано, некоторые схемы управления требуют правильного направления тока
• При массовом производстве используйте паяльную станцию с точным контролем температуры - перегрев выводов может повредить внутреннюю герметизацию
• Для условий с колебаниями температуры выбирайте реле с запасом по току - при низких температурах сопротивление контактов возрастает
