Субминиатюрное электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgSnO2 | 322170244000 Finder 32.21.7.024.4000

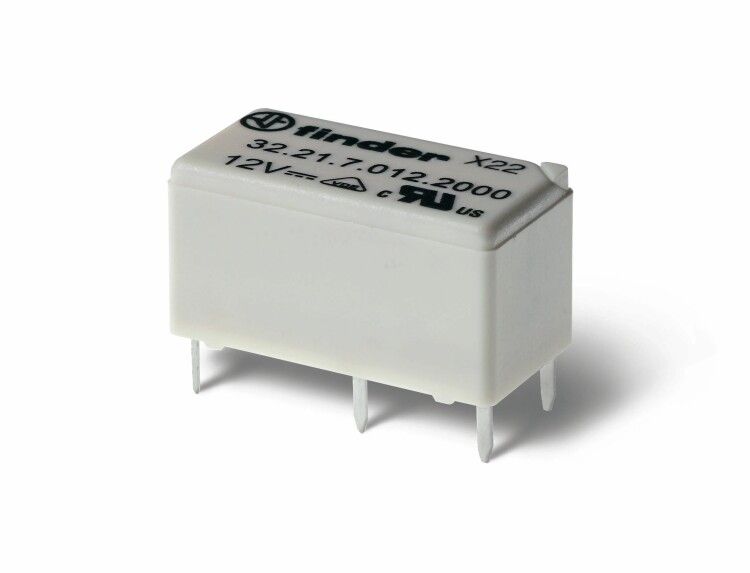

Реле Finder 32.21.7.024.4000 - компактное электромеханическое устройство с монтажом на печатную плату, предназначенное для коммутации слаботочных цепей постоянного тока. Подходит для автоматизации, контрольных систем и промышленной электроники, где важна надежность и малые габариты.

Назначение и область применения

Реле Finder 32.21.7.024.4000 используется для включения и выключения нагрузок до 6 А при напряжении 24 В постоянного тока. Его применяют в устройствах, требующих изоляции между управляющей и силовой цепями: контроллеры, системы безопасности, медицинское оборудование, бытовая техника, промышленные модули управления. Благодаря миниатюрному размеру и монтажу на плату, идеально подходит для плотной компоновки электронных схем.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: 6 А (при 24 В DC)
• Количество контактов: один переключающий (1CO - однополюсный перекидной)
• Тип контактов: нормально открытый + нормально закрытый (SPDT), без дополнительных НЗ контактов
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMT/PTH)
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Корпус: термостойкий пластик

Совместимость и монтаж

Реле Finder 32.21.7.024.4000 совместимо со стандартными технологиями сборки печатных плат: через выводы для пайки в отверстия (THT) или поверхность (SMD). Размеры соответствуют типовым форм-факторам для SMD-реле. Для монтажа требуется соблюдать рекомендованную геометрию площадок на плате - проверьте чертежи производителя. Катушка рассчитана на работу с источниками стабилизированного постоянного тока; импульсные или шумные источники могут вызывать ложные срабатывания.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность механических переключателей и реле. Это гарантирует соответствие требованиям к изоляции, теплостойкости и долговечности контактов. Соответствие стандартам позволяет использовать реле в оборудовании, подлежащем CE-сертификации.

Преимущества

• Высокая чувствительность катушки - потребляет мало энергии, снижает нагрузку на микроконтроллер
• Контакты AgSnO₂ обеспечивают длительный срок службы даже при частых переключениях
• Миниатюрный размер экономит место на плате
• Отсутствие необходимости в полярности упрощает проектирование схем
• Поддерживает рабочую температуру в широком диапазоне, что важно для промышленной среды

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг и пара
• Не подходит для коммутации переменного тока - только постоянный ток 24 В
• Максимальный ток 6 А - нельзя применять для мощных двигателей, нагревательных элементов выше этого порога
• Не рекомендуется для частых включений/выключений свыше 10⁶ циклов - срок службы ограничен механической износостойкостью

Примеры использования

• Управление соленоидами в системах автоматического контроля
• Переключение сигналов в тестовых стендах и диагностических устройствах
• Контроль освещения или вентиляторов в промышленных пультах
• Реализация логики в PLC-модулях и распределенных I/O-системах
• Автоматизация оборудования с использованием микроконтроллеров на базе Arduino, STM32, ESP

Практические советы

• При проектировании платы учтите зазор между контактами - минимальное расстояние должно быть не менее 3 мм для предотвращения пробоя
• Добавьте демпферную цепь (диод 1N4007 параллельно катушке) для подавления ЭДС самоиндукции - продлит жизнь микросхеме управления
• Не используйте реле в условиях сильной вибрации - возможны ложные срабатывания
• Проверяйте наличие пайки всех выводов - плохой контакт одного ноги может привести к отказу всего устройства
• Для замены аналогичных реле - убедитесь, что новый экземпляр имеет ту же коммутационную способность и тип контактов (AgSnO₂)
