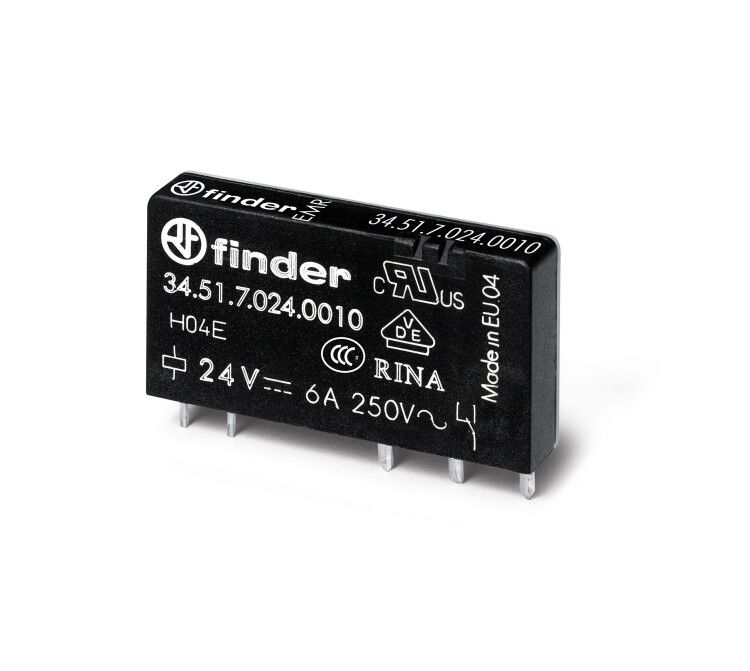

Ультратонкое электромеханическое реле; монтаж на печатную плату; 1NO 6A; контакты AgSnO2 | 345170244310 Finder 34.51.7.024.4310

Электромеханическое реле Finder 34.51.7.024.4310 - ультратонкий промежуточный элемент с одиночным нормально разомкнутым контактом на 6 А, предназначенный для установки на печатную плату. Катушка срабатывает при 24 В постоянного тока, отличается повышенной чувствительностью. Подходит для компактных устройств автоматизации, где важна надежность и малый габарит.

Назначение и область применения

Реле Finder 34.51.7.024.4310 используется как промежуточное устройство для коммутации слаботочных цепей в контроллерах, модулях ввода/вывода, системах автоматизации и измерительном оборудовании. Благодаря ультратонкой конструкции и монтажу на плату, его применяют там, где экономия места критична - например, в панелях управления, медицинских приборах, промышленных терминалах и устройствах IoT.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип контакта: 1 NO (нормально разомкнутый)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMD)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Корпус: пластиковый, самозагасящий, соответствует UL94 V-0

Совместимость и монтаж

Реле Finder 34.51.7.024.4310 совместимо с типовыми платами, выполненными по технологии SMT. Его выводы рассчитаны на пайку в рефлюсной печи. Посадочные отверстия соответствуют стандартному шагу 5 мм. Для монтажа требуется только правильное выравнивание и контроль температуры пайки - не выше 260 C. Не используйте ручную пайку с жалом более 30 Вт, чтобы не повредить внутренние детали. Габариты реле позволяют размещать его рядом с другими компонентами без зазора минимум 3 мм между выводами и соседними элементами.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность коммутирующих устройств. Конструкция обеспечивает электрическую изоляцию между катушкой и контактами, что позволяет использовать его в цепях до 250 В переменного тока. Материал корпуса соответствует классу горючести UL94 V-0 - не распространяет пламя.

Преимущества

• Высокая чувствительность катушки: требует минимального тока срабатывания - снижает нагрузку на микроконтроллер
• Контакты AgSnO₂: долговечнее обычных серебряных, особенно при частых включениях и низких токах
• Ультратонкая форма: занимает меньше места, чем аналоги с такими же параметрами
• Фиксированная конструкция: исключает люфт и случайные переключения при вибрации
• Поддержка массового производства: оптимизировано для автоматической сборки

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Запрещено применять в цепях с импульсными нагрузками свыше 6 А - возможен сваривание контактов
• Не рекомендуется для коммутации емкостных или индуктивных нагрузок без демпферных цепей (RC-фильтров)
• Имеет ограниченный срок службы при частых переключениях (>10⁶ операций) - не заменяет герметичные реле в критических системах

Примеры использования

• Управление реле в PLC-модулях
• Переключение сигналов в системах безопасности (например, аварийное отключение)
• Коммутация датчиков и исполнительных механизмов в бытовой автоматике
• Цифровые панели управления с интерфейсом RS-485
• Аппаратура для тестирования электронных плат

Практические советы

• При проектировании платы учтите, что максимальная мощность нагрузки - 144 Вт (при 24 В × 6 А). Превышение вызовет перегрев контактов.
• Для индуктивных нагрузок (катушки, двигатели) обязательно добавьте антидуговой диод параллельно нагрузке.
• Проверяйте полярность при подключении катушки - хотя реле не поляризовано, неверное подключение может повредить источник питания.
• При использовании в условиях вибраций закрепите плату с помощью рамки или клея, чтобы предотвратить механическое воздействие на выводы.
• Для сервисного обслуживания - реле легко заменяется, но перед заменой отключите питание и проверьте наличие напряжения на контактах.
