Ультратонкое электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgSnO2 | 345170244010 Finder 34.51.7.024.4010

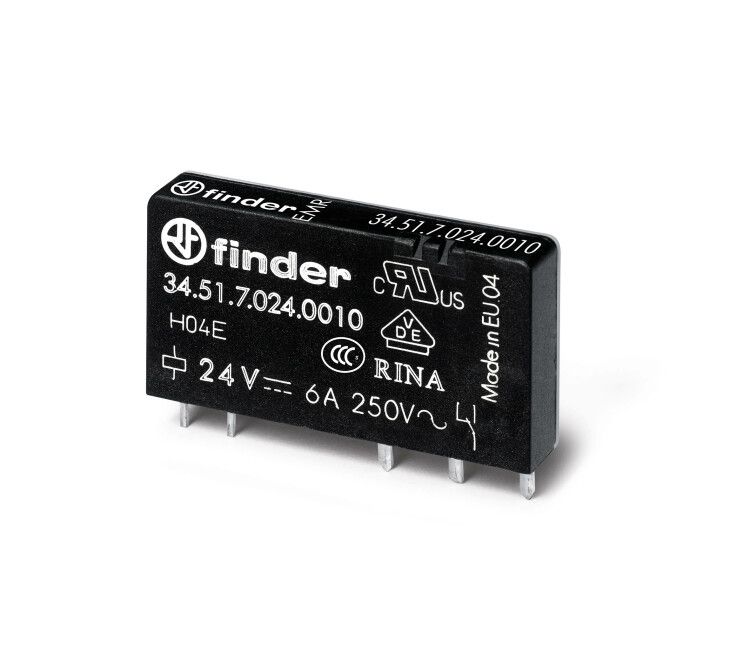

Реле ультратонкое электромеханическое Finder 34.51.7.024.4010 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации слаботочных цепей постоянного тока до 6 А при напряжении 24 В. Благодаря высокочувствительной катушке и материалу контактов AgSnO₂, устройство надежно работает в плотных электронных сборках, где важна экономия места и стабильность переключений.

Назначение и область применения

Реле ультратонкое Finder 34.51.7.024.4010 используется для передачи сигнала между контроллерами и нагрузками в устройствах автоматизации. Подходит для установки в платы управления промышленным оборудованием, системами безопасности, медицинской техникой, бытовой электроникой и автономными модулями. Его малые габариты позволяют применять в местах с ограниченным пространством, где требуется изолированное управление цепями.

Технические характеристики

• Напряжение питания катушки: 24 В постоянного тока
• Номинальный ток контактов: 6 А
• Тип контакта: одиночный переключающий (1CO)
• Тип управления: моностабильное (без удержания)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге и окислению
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам, но не от воды и пыли
• Поляризация: свободная - можно подключать любым способом (+/-)
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25C до +55C и повышенной влажности
• Материал корпуса: термостойкий пластик
• Соответствие нормам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле ультратонкое Finder 34.51.7.024.4010 имеет выводы для поверхностного монтажа (SMD) на печатную плату. Для правильной установки используйте паяльник с регулируемой температурой - перегрев может повредить корпус. Посадочные отверстия соответствуют стандартному шагу 5 мм. Разъемное соединение позволяет легко заменить реле без выпаивания. Убедитесь, что трассировка платы обеспечивает достаточное расстояние между контактами для избежания пробоя при 24 В.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность при использовании в бытовых и аналогичных условиях. Класс защиты IP20 исключает риск поражения током при случайном прикосновении, но не защищает от внешних воздействий - не применяйте в сырых или запыленных средах без дополнительной герметизации.

Преимущества

• Высокая чувствительность катушки - требует минимального тока возбуждения, снижает нагрузку на микроконтроллер
• Контакты AgSnO₂ обеспечивают долгий срок службы даже при частых включениях
• Ультратонкая форма - занимает меньше места, чем стандартные промежуточные реле
• Свободная поляризация - упрощает проектирование платы, не требует соблюдения направления подключения
• Подходит для массового производства - совместим с автоматическими паяльными машинами

Ограничения применения

• Не предназначено для работы в условиях высокой влажности, пыли или брызг - IP20 недостаточно для открытых помещений
• Не рекомендуется для коммутации индуктивных нагрузок выше 6 А - возможна эрозия контактов
• Не подходит для переменного тока - катушка рассчитана только на постоянный ток 24 В
• Отсутствуют встроенные фильтры помех - при работе рядом с радиочастотными источниками может потребоваться экранирование

Примеры использования

• Управление соленоидами в системах автоматического контроля
• Переключение светодиодных лент в контролируемых осветительных модулях
• Коммуникация между PLC и датчиками в компактных пультах управления
• Релейные матрицы в тестовом оборудовании и диагностических стендах
• Автоматические системы отопления и вентиляции с цифровым управлением

Практические советы

• При проектировании платы учтите, что максимальная мощность нагрузки - 144 Вт (24 В × 6 А); не нагружайте реле сверх этого значения
• Для индуктивных нагрузок (катушки, двигатели) параллельно контакту установите демпферный диод (flyback diode) - продлит срок службы контактов
• Проверьте зазор между контактами на плате - при напряжении 24 В минимум 3–4 мм для предотвращения пробоя
• При замене старого реле - сравнивайте тип контактов и габариты; реле серии 34 имеют точные размеры, совпадающие с аналогами других производителей
• Храните в сухом месте - даже при IP20 длительное воздействие влаги может вызвать коррозию выводов
