Ультратонкое электромеханическое реле; монтаж на печатную плату; 1NO 6A; контакты AgNi; катушка 24В DC (чувствит.) | 345170240310 Finder 34.51.7.024.0310

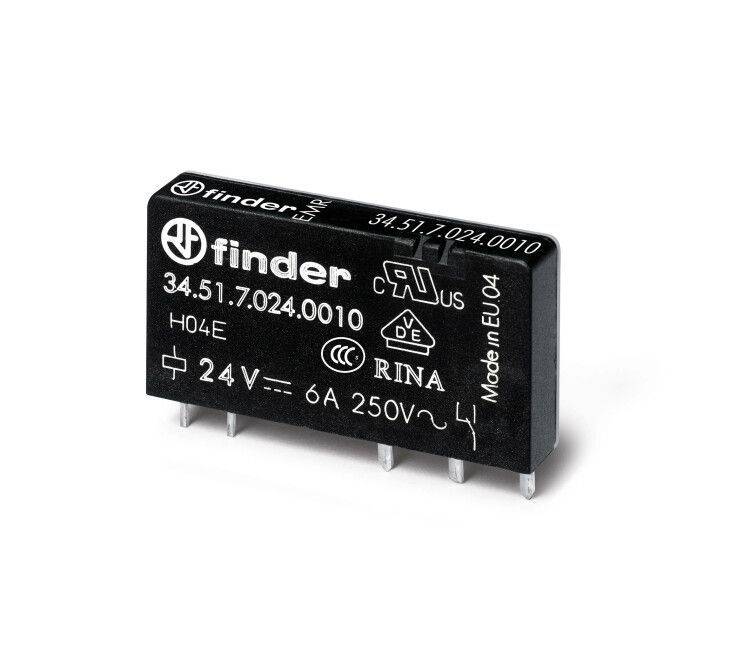

Электромеханическое реле Finder 34.51.7.024.0310 - ультратонкий промежуточный элемент с одним нормально открытым контактом на 6 А, предназначенный для установки на печатную плату. Катушка с высокой чувствительностью работает от 24 В постоянного тока, что делает его подходящим для компактной автоматизации в устройствах с ограниченным пространством.

Назначение и область применения

Реле Finder 34.51.7.024.0310 используется для коммутации слаботочных цепей в электронных системах, где важна компактность и надёжность. Подходит для встраивания в контроллеры, модули управления, измерительные приборы, системы автономной автоматики и другие устройства с печатными платами. Благодаря малому габариту и низкому потреблению энергии, его часто применяют в оборудовании, работающем от батарей или с жесткими требованиями к энергоэффективности.

Технические характеристики

• Напряжение питания катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: до 6 А при напряжении до 250 В AC / 30 В DC
• Количество контактов: один нормально открытый (НО) - одинарный переключатель
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Тип управления: моностабильное - возврат в исходное состояние после отключения питания
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25 C до +55 C и повышенной влажности
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Корпус: пластиковый, самозагасающий

Совместимость и монтаж

Реле Finder 34.51.7.024.0310 совместимо с типичными технологиями сборки печатных плат: через-плату (THT) и поверхностный монтаж (SMT). Гнездо для установки соответствует стандартному шагу выводов 5 мм. Для монтажа требуется паяльник с точечным нагревом - избыточная температура может повредить внутренние механизмы. После пайки проверьте герметичность контактов и отсутствие перемычек между выводами. Не используйте химически активные флюсы - они могут вызвать коррозию контактов AgNi.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность коммутационных устройств. Это гарантирует соответствие требованиям к изоляции, теплостойкости и механической прочности. Сертификация позволяет использовать изделие в промышленном и бытовом оборудовании, подлежащем CE-маркировке.

Преимущества

• Ультратонкая конструкция - занимает минимум места на плате, идеально для плотной компоновки
• Высокая чувствительность катушки - требует всего около 80 мВт мощности, снижает нагрузку на микроконтроллер
• Контакты AgNi - долгий срок службы даже при частых включениях и индуктивных нагрузках
• Герметичный пластиковый корпус - защищает механизм от внешних воздействий внутри корпуса устройства
• Поддерживает широкий диапазон рабочих температур - стабильно работает в условиях переменной среды

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от влаги
• Запрещено применять в цепях с током выше 6 А - возможен сваривание контактов и выход из строя
• Не рекомендуется для коммутации емкостных нагрузок более 100 мкФ - риск импульса включения
• Имеет механическую износостойкость - максимальный ресурс составляет ~10⁶ операций; не подходит для частоты переключений выше 10 Гц длительно
• Не совместим с переменным током на катушке - питание только постоянным 24 В DC

Примеры использования

• Управление реле в PLC-модулях для включения двигателей или клапанов
• Переключение сигналов в тестовом оборудовании и автоматических системах контроля
• Коммутация световых индикаторов или звуковых сигнализаций в панелях управления
• Реализация логики в медицинских и лабораторных приборах с низким энергопотреблением
• Автоматизация в системах HVAC - управление вентиляторами и терморегуляторами

Практические советы

• При проектировании платы учтите посадочные размеры - расстояние между выводами 5 мм, высота над платой 12 мм
• Для увеличения срока службы реле добавьте демпферную цепь (RC-фильтр) параллельно контактам при работе с индуктивными нагрузками
• Не допускайте перегрузки по току - даже кратковременные пики выше 6 А могут привести к заклиниванию контактов
• Проверяйте целостность контактов мультиметром перед первым запуском - возможно наличие дефектов при транспортировке
• При замене аналога - убедитесь, что новый элемент также имеет катушку 24 В DC и тип контакта AgNi
