Миниатюрное электромеханическое реле; монтаж на печатную плату; формат "кубик сахара"; 1CO 10A; Контакты AgSnO2; к | 361190244011 Finder 36.11.9.024.4011

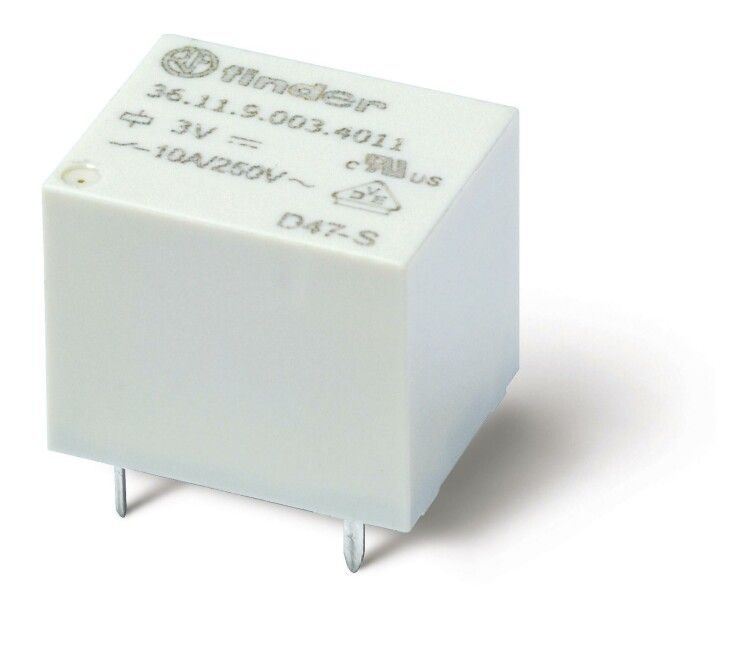

Электромеханическое реле Finder 36.11.9.024.4011 - компактное промежуточное реле в формате «кубик сахара» с монтажом на печатную плату, рассчитанное на коммутацию нагрузки до 10 А при напряжении 24 В постоянного тока. Подходит для автоматических систем, где важна надёжность, малый габарит и устойчивость к условиям эксплуатации.

Назначение и область применения

Реле Finder 36.11.9.024.4011 используется для управления цепями с высокой мощностью через слаботочные сигналы. Применяется в контроллерах, устройствах автоматизации, промышленном оборудовании, системах безопасности и бытовых аппаратах, где требуется изолированное переключение. Благодаря компактному размеру и монтажу на плату, идеально подходит для плотной компоновки печатных плат.

Технические характеристики

• Тип реле: промежуточное, моностабильное
• Формат: «кубик сахара» - стандартный миниатюрный корпус для SMD-монтажа
• Количество контактов: 1 переключающий (1CO - один нормально открытый контакт)
• Тип контакта: одинарный, сменяемый
• Номинальный ток контактов: 10 А
• Напряжение катушки: 24 В постоянного тока
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге, долговечен при переключении
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными частицами, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Нормативы: EN 60669-1, EN 60669-2-1 - соответствует европейским требованиям к реле управления

Совместимость и монтаж

Реле Finder 36.11.9.024.4011 имеет выводы типа DIL (Dual In-line) с шагом 2,5 мм, совместимо со стандартным технологическим процессом пайки волной или рефлоу. Для установки используйте плату с медными площадками, соответствующими расстоянию между выводами. Катушка требует точного соблюдения полярности - хотя реле не чувствительно к направлению тока, рекомендуется подключение согласно схеме производителя. Максимальная нагрузка на контакты - 10 А при 24 В DC; при более высоких напряжениях снижается допустимый ток.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, что гарантирует безопасность при использовании в промышленных и бытовых системах. Сертифицировано для работы в условиях, соответствующих классу UHL4 - умеренный климат с возможностью повышенной влажности. Отсутствие герметизации (IP20) делает его непригодным для открытых или влажных сред без дополнительной защиты корпуса.

Преимущества

• Высокая надёжность контактов AgSnO₂ - меньше окисления и сваривания при частых включениях
• Миниатюрный размер позволяет экономить место на плате
• Поддерживает длительные циклы переключения - до 1 млн операций при номинальной нагрузке
• Не требует внешней защиты от обратной ЭДС - внутренний демпфер не предусмотрен, но легко добавляется
• Готов к массовой сборке - совместим с автоматизированными линиями пайки

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 исключает воздействие брызг, пара и пыли
• Не подходит для переменного тока - катушка рассчитана только на 24 В постоянного тока
• Нет встроенной защиты от скачков напряжения - при работе с индуктивными нагрузками необходимо использовать внешний диод или RC-цепочку
• Не рекомендуется для коммутации токов выше 10 А даже при меньшем напряжении - риск оплавления контактов
• Имеет механический износ - срок службы ограничен количеством циклов, особенно при частых включениях под нагрузкой

Примеры использования

• Управление двигателями малой мощности в станках ЧПУ
• Переключение нагревательных элементов в термостатах
• Контроль освещения в системах автоматического управления
• Работа в качестве интерфейса между микроконтроллером и силовым устройством
• Автоматические щиты управления в пищевой и фармацевтической промышленности

Практические советы

• При проектировании платы учтите посадочные размеры - шаг выводов 2,5 мм, высота над платой около 15 мм
• Для индуктивных нагрузок (катушки, реле, двигатели) обязательно установите антидуговой диод параллельно катушке реле - предотвращает пробой транзистора управления
• Избегайте размещения рядом с источниками тепла - перегрев снижает срок службы катушки
• Проверьте соответствие напряжения питания - отклонение +-10% от 24 В допустимо, но выход за рамки вызывает отказ
• Для условий с пылью или влажностью используйте реле в закрытом корпусе или с применением силиконового покрытия
• Артикул 36.11.9.024.4011 - замена аналогов от других производителей возможна только при проверке габаритов и параметров контактов
