Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 5мм; 1СO 10A | 405190240001 Finder 40.51.9.024.0001

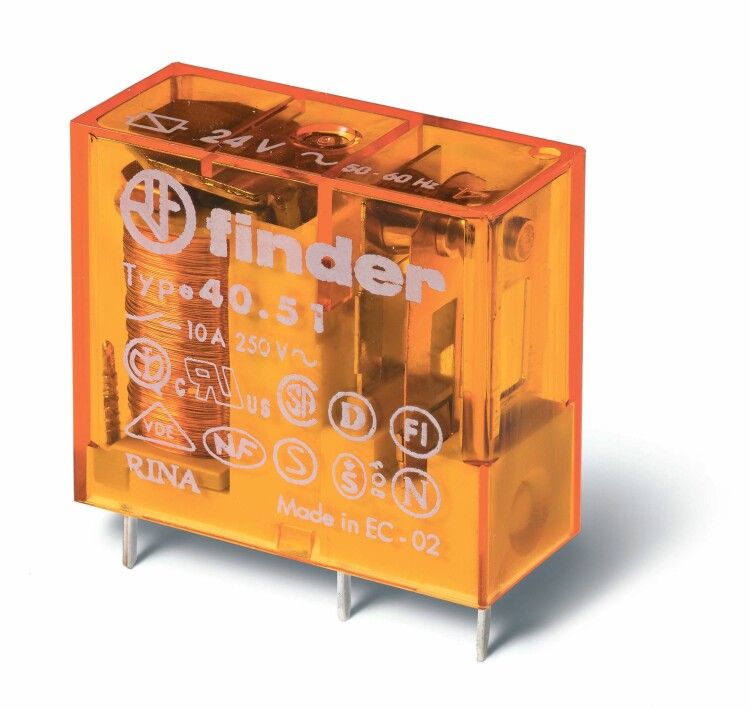

Электромеханическое реле Finder 40.51.9.024.0001 - компактное промежуточное реле с одинарным переключающим контактом на 10 А, рассчитанное на управление постоянным током 24 В. Подходит для установки как на печатную плату, так и в штепсельную розетку, обеспечивает надёжное коммутирование нагрузок в автоматических системах.

Назначение и область применения

Реле Finder 40.51.9.024.0001 используется для управления цепями с высокой мощностью по сигналу слабого тока. Применяется в устройствах автоматизации, панелях управления, бытовых и промышленных контроллерах. Благодаря возможности монтажа как на плату, так и в розетку, реле удобно использовать как в стационарной сборке, так и в модульных системах, где требуется замена без пайки.

Технические характеристики

• Тип тока: постоянный (DC), напряжение катушки - 24 В
• Номинальный ток контактов: 10 А
• Тип контакта: 1CO (одиночный переключаемый - один нормально открытый и один нормально закрытый)
• Количество нормально замкнутых контактов: 0
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Материал контактов: серебро-никель (AgNi) - устойчиво к дуге и окислению
• Шаг выводов: 5 мм - совместим с типовой печатной платой и розетками
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Поляризация: свободная - можно подключать катушку любым направлением

Совместимость и монтаж

Реле Finder 40.51.9.024.0001 имеет два варианта установки:

• На печатную плату - через выводы с шагом 5 мм, подходящими под стандартные отверстия в PCB
• В штепсельную розетку - совместимо с розетками серии FINDER 70.00, 70.01, 70.02

При монтаже на плату соблюдайте полярность только для катушки - хотя реле не поляризовано, рекомендуется сохранять единое направление подключения для удобства обслуживания. Для розеточного монтажа используйте оригинальные или совместимые розетки - несовпадение шага или формы контактов может повредить реле или соединение.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности:

• EN 61810-1 - общие требования к электромеханическим реле
• EN 61810-2 - требования к промежуточным реле
• EN 61810-7 - методы испытаний на долговечность и надёжность

Использование реле в соответствии с этими стандартами гарантирует безопасную работу в промышленных и бытовых системах.

Преимущества

• Высокая износостойкость контактов AgNi - выдерживает более 100 000 операций при номинальной нагрузке
• Гибкий монтаж - возможность выбора между пайкой и розеточным подключением снижает время сервиса
• Универсальность катушки - свободная полюсность позволяет не беспокоиться о правильном подключении проводов
• Компактный форм-фактор - занимает мало места на плате, идеально для плотной компоновки

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг, пара или пыли
• Не подходит для переменного тока - катушка рассчитана только на 24 В постоянного тока
• Максимальный ток 10 А - нельзя применять для управления двигателями свыше 2,2 кВт при 24 В
• Работает в ограниченном температурном диапазоне - не следует использовать в условиях ниже −25 C или выше +40 C

Примеры использования

• Управление насосами, клапанами и нагревательными элементами в системах автоматического контроля
• Переключение режимов работы в панелях управления станков и конвейеров
• Реализация логики в PLC-системах как промежуточное звено между контроллером и силовым оборудованием
• Альтернатива гибридному реле там, где нужна механическая изоляция и отказоустойчивость

Практические советы

• При использовании на плате проверьте расстояние между соседними выводами - шаг 5 мм требует точного расположения дорожек
• Для длительной службы не перегружайте контакты - лучше выбирать запас по току 20–30%
• Если реле будет работать в условиях частых включений (более 10 раз в минуту), учтите тепловую нагрузку - возможен перегрев катушки
• При замене в розетке всегда отключайте питание - даже малые токи могут вызвать дугу при отсоединении под нагрузкой
• Для внешней защиты от пыли и влаги используйте герметичные корпуса - само реле не имеет влагозащиты выше IP20
