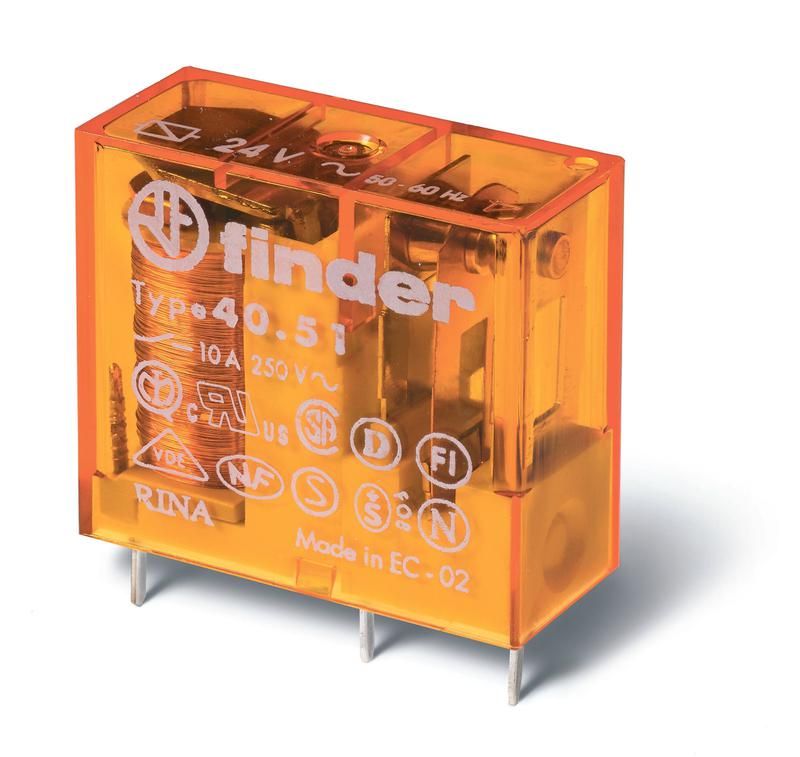

Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 5мм; 1СO 10A | 405190242000PAC Finder 40.51.9.024.2000PAC

Реле электромеханическое универсальное миниатюрное Finder 40.51.9.024.2000pac - компактное промежуточное реле с коммутацией до 10 А постоянного тока, предназначенное для установки на печатную плату или в розеточное гнездо. Подходит для автоматизации, управляемых устройств и систем с напряжением управления 24 В DC.

Назначение и область применения

Реле электромеханическое универсальное миниатюрное Finder 40.51.9.024.2000pac используется для переключения нагрузок в слаботочных цепях управления. Его основная задача - изолировать управляющую цепь (24 В DC) от силовой нагрузки (до 10 А). Применяется в пультах управления, контроллерах, промышленной автоматике, системах безопасности и оборудовании с ограниченным пространством.

Технические характеристики

• Коммутируемый ток: 10 А (постоянный ток, DC)
• Напряжение катушки: 24 В DC
• Тип контактов: одиночный перекидной (1CO)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуге и износу
• Способ монтажа: на печатную плату или в розетку с шагом выводов 5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип управления: моностабильное - возвращается в исходное положение после отключения питания
• Поляризация: свободная - можно подключать любым способом, полярность не важна
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле электромеханическое универсальное миниатюрное Finder 40.51.9.024.2000pac совместимо с розетками серии 40, а также с PCB-платами, имеющими отверстия с шагом 5 мм. Для монтажа на плату используйте паяльник с температурой не выше 260C, время пайки - не более 5 секунд на каждый вывод. При использовании в розетке убедитесь, что контакты плотно фиксируются - плохой контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1 (безопасность реле), EN 61810-2 (требования к испытаниям) и EN 61810-7 (тестирование на долговечность). Контакты AgCdO обеспечивают безопасную работу при высоких импульсных нагрузках. Максимальная рабочая температура окружающей среды - +55C. Не применяйте в условиях взрывоопасной среды или с химически активными газами.

Преимущества

• Компактный размер позволяет экономить место на плате
• Высокая надежность контактов AgCdO при работе с индуктивными нагрузками
• Гибкий монтаж: поддерживает как поверхностное, так и розеточное крепление
• Не требует внешней защиты от помех благодаря внутреннему демпфированию
• Подходит для частых включений - рассчитан на механическую долговечность до 10 млн операций

Ограничения применения

• Не предназначено для работы в условиях влаги, пыли или брызг - IP20 не обеспечивает защиту от жидкости
• Не рекомендуется для переменного тока (AC): максимальная коммутация - только для DC
• Не следует использовать при напряжении выше 24 В на катушке - возможен перегрев и пробой изоляции
• Не подходит для сверхвысокочастотных переключений (>10 Гц длительно); оптимальная частота - до 5–7 Гц
• Пластиковый корпус не выдерживает воздействия растворителей и агрессивных чистящих средств

Примеры использования

• Управление двигателями постоянного тока в станках ЧПУ
• Переключение световых сигналов в системах автоматического контроля
• Реализация логических функций в PLC-системах с малым числом входов
• Активация сирены или звонка в сигнализационных устройствах
• Контроль состояния датчиков через релейную изоляцию

Практические советы

• При монтаже на плату проверьте направление выводов - они должны точно совпадать с отверстиями (шаг 5 мм)
• Для нагрузок >5 А используйте радиатор или принудительное охлаждение - даже при 10 А возможен нагрев контактов
• Если реле установлено рядом с мощными источниками ЭМИ (частотные преобразователи), добавьте RC-демпфер на контакты
• При замене убедитесь, что новое реле имеет ту же маркировку - особенно важно для катушки 24 В DC и типа контактов 1CO
• Не перегружайте контакты: даже при 10 А лучше работать с запасом - например, 7–8 А для увеличения срока службы
