Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.2мм; 1CO 10A | 434170242001 Finder 43.41.7.024.2001

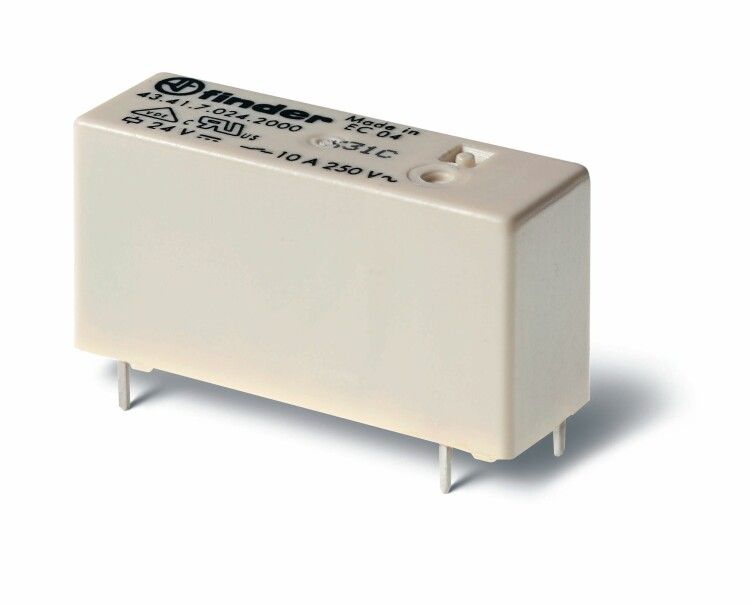

Реле Finder 43.41.7.024.2001 - миниатюрное электромеханическое промежуточное реле с монтажом на печатную плату, рассчитанное на коммутацию нагрузки до 10 А при напряжении 24 В постоянного тока. Благодаря низкопрофильному дизайну и высокой чувствительности катушки, устройство идеально подходит для компактных электронных систем, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 43.41.7.024.2001 используется для управления слаботочными цепями с помощью сигналов низкой мощности. Его применяют в автоматических системах, где требуется изолированное переключение нагрузки: контроллеры, устройства управления оборудованием, системы безопасности, медицинская и промышленная электроника. Подходит для замены механических выключателей в местах, где нужна долговечность и устойчивость к вибрациям.

Технические характеристики

• Коммутируемый ток: 10 А (при 250 В переменного тока / 30 В постоянного тока)
• Напряжение катушки: 24 В постоянного тока (DC)
• Тип контакта: одиночный переключающий (1CO - один нормально открытый и один нормально закрытый контакт)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - повышает срок службы при переключении индуктивных нагрузок
• Шаг выводов: 3,2 мм - совместим с типовой печатной платой
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Корпус: пластиковый, самозатухающий материал
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 43.41.7.024.2001 предназначено для поверхностного монтажа на печатную плату. Выводы имеют шаг 3,2 мм - соответствуют стандартным технологическим отверстиям. Для установки используйте паяльник с регулируемой температурой (не более 260 C, время пайки - до 5 секунд на каждый вывод). Не рекомендуется применять термовоздушную пайку без предварительной проверки теплового профиля. Катушка с повышенной чувствительностью требует меньшего тока срабатывания - позволяет использовать её с микроконтроллерами и логическими схемами без дополнительных буферов.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к реле с повышенной надёжностью) и EN 61810-7 (тестирование на удар и вибрацию). Сертифицировано для работы в условиях, где есть риск возгорания - материал корпуса самозатухающий. Применяется в соответствии с требованиями IEC 60950-1 и IEC 62368-1 для информационных и аудио-видео оборудования.

Преимущества

• Высокая чувствительность катушки - срабатывает при минимальном токе (~10–12 мА), снижает нагрузку на управляющую цепь
• Контакты AgCdO - устойчивы к свариванию и эрозии при переключении индуктивных нагрузок (например, катушек, двигателей)
• Низкий профиль - занимает меньше места на плате, чем аналогичные реле с шагом 5 мм
• Герметизация RTIII - внутренняя защита от загрязнений и конденсата, увеличивает надёжность в условиях повышенной влажности
• Отсутствие необходимости в полярности - упрощает сборку и ремонт

Ограничения применения

• Не предназначен для работы во внешней среде - степень защиты IP20 не защищает от влаги, пыли и брызг
• Запрещён монтаж в зонах с частыми механическими ударами без дополнительной фиксации
• Не следует использовать для коммутации емкостных нагрузок выше 100 мкФ без демпфирующей цепочки
• При работе с током выше 10 А возможен перегрев и выход из строя - не превышайте номинальные параметры
• Не подходит для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Управление реле в PLC-системах с низким энергопотреблением
• Переключение нагревательных элементов в бытовых приборах
• Интерфейсы между микроконтроллерами (Arduino, STM32) и силовыми цепями (двигатели, лампы)
• Автоматические шлюзы, системы контроля доступа
• Электронные блоки управления в медицинских аппаратах (мониторы, насосы)

Практические советы

• При использовании с индуктивными нагрузками (катушки, двигатели) обязательно добавьте антиискровую RC-цепочку или диод на контакты - продлит срок службы реле
• Проверяйте посадочные отверстия на плате перед пайкой - расстояние между выводами должно точно соответствовать 3,2 мм
• Для длительной работы при максимальной нагрузке обеспечьте хорошую теплоотдачу - не располагайте реле рядом с горячими компонентами
• При замене старого реле - убедитесь, что новый экземпляр Finder 43.41.7.024.2001 имеет ту же версию катушки (чувствительную) и тип контактов (AgCdO)
• Храните в сухом месте - даже с защитой RTIII, длительное воздействие влаги может повредить изоляцию
