Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату; плоские; выводы с шагом 3.5мм; 1CO 16A | 401170242016 Finder

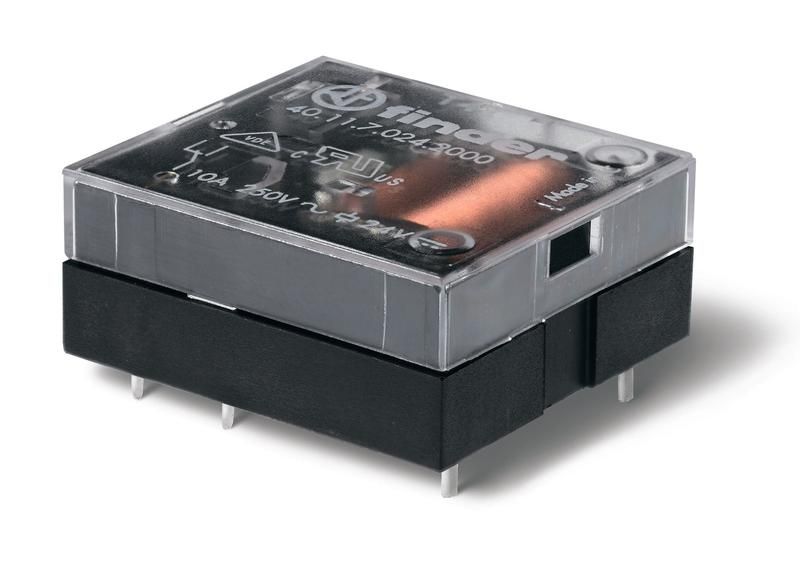

Электромеханическое реле миниатюрное универсальное Finder 401170242016 - компактное промежуточное реле с однополюсным переключающим контактом 1CO на 16 А, предназначенное для установки на печатную плату. Катушка с питанием 24 В постоянного тока отличается высокой чувствительностью, что снижает нагрузку на управляющую цепь. Подходит для автоматизации, промышленной электроники и систем управления с ограниченным пространством.

Назначение и область применения

Реле Finder 401170242016 используется для коммутации силовых цепей при управлении слаботочными сигналами. Его применяют там, где требуется изоляция между управляющей и коммутируемой цепями: в контроллерах, пультах управления, устройствах автоматики, медицинском оборудовании, системах безопасности и промышленных панелях. Миниатюрный форм-фактор позволяет использовать его в плотно упакованных платах, где важна экономия места.

Технические характеристики

• Коммутируемый ток: 16 А (при напряжении до 250 В переменного тока или 30 В постоянного тока)
• Напряжение катушки: 24 В постоянного тока (DC)
• Чувствительность катушки: повышенная - требует малого тока срабатывания
• Тип контактов: один переключающий контакт (1CO - одна группа нормально открытый / нормально закрытый)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуге, долговечен при перегрузках
• Способ монтажа: через-плату (PTH), с шагом выводов 3,5 мм
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Тип управления: моностабильное - возвращает в исходное состояние после снятия напряжения
• Подключение: разъемное - выводы вставляются в отверстия платы

Совместимость и монтаж

Реле Finder 401170242016 совместимо с любыми печатными платами, имеющими стандартные отверстия с шагом 3,5 мм. Для надежного монтажа рекомендуется использовать паяльник с регулируемой температурой (не выше 260 C) и время пайки не более 5 секунд на каждый вывод. Проверьте соответствие габаритов реле месту на плате - корпус имеет ширину 19,5 мм, высоту 15,5 мм. Не используйте реле в зонах с механическими вибрациями свыше 10 Гц без демпфирования.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые гарантируют безопасность, надежность и тестирование на электрическую прочность, термостойкость и срок службы. Соответствие этим нормам делает реле подходящим для использования в промышленном оборудовании, сертифицируемом по требованиям CE.

Преимущества

• Высокая чувствительность катушки - позволяет управлять реле от микроконтроллеров с низким выходным током
• Контакты AgCdO обеспечивают стабильную работу даже при частых включениях и индуктивных нагрузках
• Миниатюрный размер - идеален для компактных устройств
• Гибкая полюсность - можно подключать катушку любой полярностью без потери функциональности
• Простая замена - совместим с аналогичными моделями других производителей при соблюдении шага выводов

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не следует применять в условиях сильных ударов или вибраций без дополнительной фиксации
• Контакты рассчитаны на максимальный ток 16 А; при работе с мощными двигателями или нагревательными элементами необходимо учитывать пусковые токи
• Не подходит для коммутации цепей с напряжением выше 250 В AC или 30 В DC
• Из-за пластикового корпуса не рекомендуется для экстремальных температур ниже −25 C или выше +55 C

Примеры использования

• Управление насосами или вентиляторами в системах HVAC через микроконтроллер
• Переключение режимов работы станков в системах ЧПУ
• Автоматизация освещения в промышленных щитах
• Коммутация сигнализаций и предупредительных устройств в контрольно-измерительных приборах
• Реализация логических схем в распределительных шкафах с использованием PLC

Практические советы

• При проектировании платы учтите минимальный зазор между выводами реле и другими компонентами - рекомендовано не менее 3 мм для удобства пайки и обслуживания
• Для увеличения срока службы контактов используйте RC-цепочки или варисторы при коммутации индуктивных нагрузок
• При замене старого реле проверьте тип контактов (1CO) и шаг выводов - другие модели с шагом 5 мм или 2,5 мм не подойдут
• Не перегревайте реле при пайке - длительный нагрев может повредить внутреннюю изоляцию катушки
• При сборке оборудования убедитесь, что реле установлено горизонтально - вертикальное положение не запрещено, но может влиять на механическую стабильность при вибрациях
