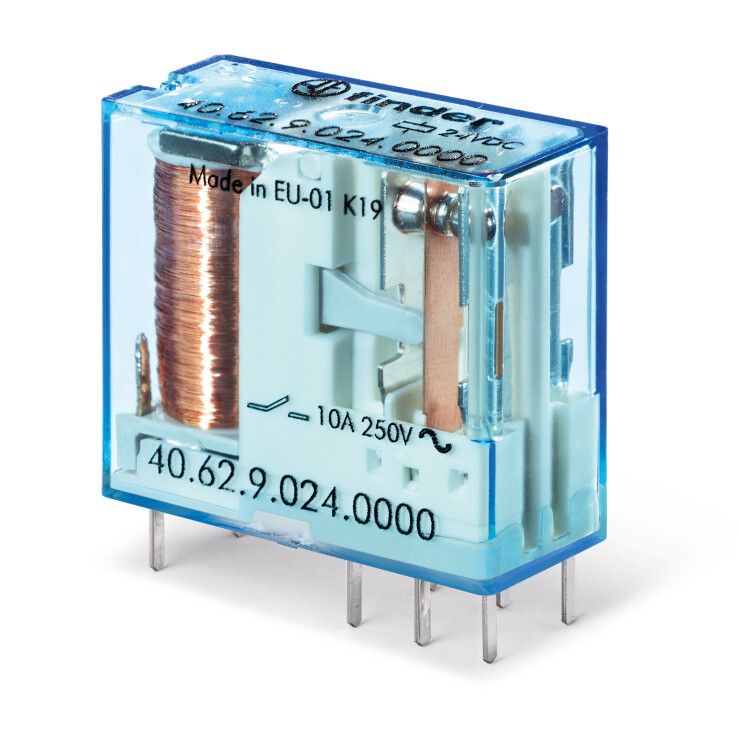

Миниатюрное универсальное электромеханическое реле, монтаж на печатную плату или в розетку, выводы с шагом 5мм, 2CO 10A, контакты AgNi, катушка 24В DC, степень защиты RTII - 406290240000 FINDER 40.62.9.024.0000

Электромеханическое реле Finder 40.62.9.024.0000 - компактное промежуточное реле с двумя переключающими контактами на 10 А, рассчитанное на управление постоянным током напряжением 24 В. Подходит для установки на печатную плату или в розеточное гнездо, обеспечивает надёжное коммутирование нагрузок в автоматических системах. Модель из серии 40, выполнена с контактами из серебро-никеля и имеет степень защиты IP20.

Назначение и область применения

Реле Finder 40.62.9.024.0000 используется для управления цепями с высокой мощностью через слаботочные сигналы. Применяется в устройствах автоматизации: панелях управления, контроллерах, бытовых и промышленных аппаратах. Благодаря возможности монтажа как на плату, так и в розетку, легко интегрируется в существующие системы без переделки конструкций.

Технические характеристики

• Тип реле: промежуточное
• Количество переключающих контактов: 2 (2CO - два перекидных контакта)
• Номинальный ток контактов: 10 А
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Напряжение катушки: 24 В постоянного тока
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Полюсность катушки: свободная - можно подключать любым способом
• Шаг выводов: 5 мм - совместим с типовой платформой PCB
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Подключение: разъёмное - возможно использование пассивной розетки

Совместимость и монтаж

Реле Finder 40.62.9.024.0000 монтируется двумя способами:

• На печатную плату - выводы проходят через отверстия и паяются; шаг 5 мм соответствует стандартному расположению элементов;
• Через розетку - совместимо с базовым гнездом серии 40 (например, модель 40.11.9.xxx); позволяет заменить реле без пайки.

Не требует специальных инструментов. Для монтажа на плату важно соблюдать полярность только при подключении катушки - хотя она свободнополюсная, рекомендуется проверить направление тока в схеме. Контакты не предназначены для работы с переменным током выше 250 В.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности:

• EN 61810-1 - общие требования к электромеханическим реле
• EN 61810-2 - требования к промежуточным реле
• EN 61810-7 - методы испытаний на долговечность и надёжность

Изделие не содержит свинца в соответствии с RoHS. Сертифицировано для использования в промышленных условиях.

Преимущества

• Высокая коммутационная способность - 10 А при 24 В DC, подходит для управления двигателями, нагревателями, соленоидами
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях
• Гибкая система монтажа - один и тот же реле можно использовать и на плате, и в розетке
• Низкий уровень шума при переключении - сравнительно с герконами и твердотельными реле
• Простая диагностика - механическое положение якоря видно визуально

Ограничения применения

• Степень защиты IP20 - нельзя применять во влажных, запылённых или открытых помещениях без дополнительной защиты
• Не предназначен для работы с переменным током - только постоянный ток 24 В
• Максимальная рабочая температура +40C - при более высоких температурах возможна потеря характеристик
• Не подходит для импульсных нагрузок с высоким пусковым током (>10 А) без снижения срока службы
• Контакты не рассчитаны на работу с малыми токами ниже 100 мА - возможен “фильмовый эффект” и отказ

Примеры использования

• Управление насосом в системе водоснабжения через микроконтроллер
• Переключение режимов работы станка между несколькими двигателями
• Автоматизация освещения в распределительном щите
• Контроль зарядки аккумуляторов в автономных системах
• Релейная логика в системах сигнализации и контроля доступа

Практические советы

• При монтаже на плату используйте фланцевую розетку (например, 40.11.9.024.0000) - это упрощает замену и ремонт
• Учитывайте посадочный размер: выводы имеют шаг 5 мм, поэтому проверьте соответствие отверстий на плате
• Для увеличения срока службы контактов применяйте демпферные цепочки (RC-цепь) при работе с индуктивными нагрузками
• Не перегружайте контакты - даже при 10 А лучше работать с запасом 20–30%
• Проверяйте полярность катушки при первом включении - хоть реле свободнополюсное, некоторые схемы чувствительны к направлению тока
• Храните реле в сухом месте - даже при IP20 влага может вызвать коррозию контактов
