Миниатюрное универсальное электромеханическое реле, монтаж на печатную плату или в розетку, выводы с шагом 5мм, 2CO 10A, контакты AgNi, катушка 24В DC (чувствит.), степень защиты RTII - 406270240000 FINDER 40.62.7.024.0000

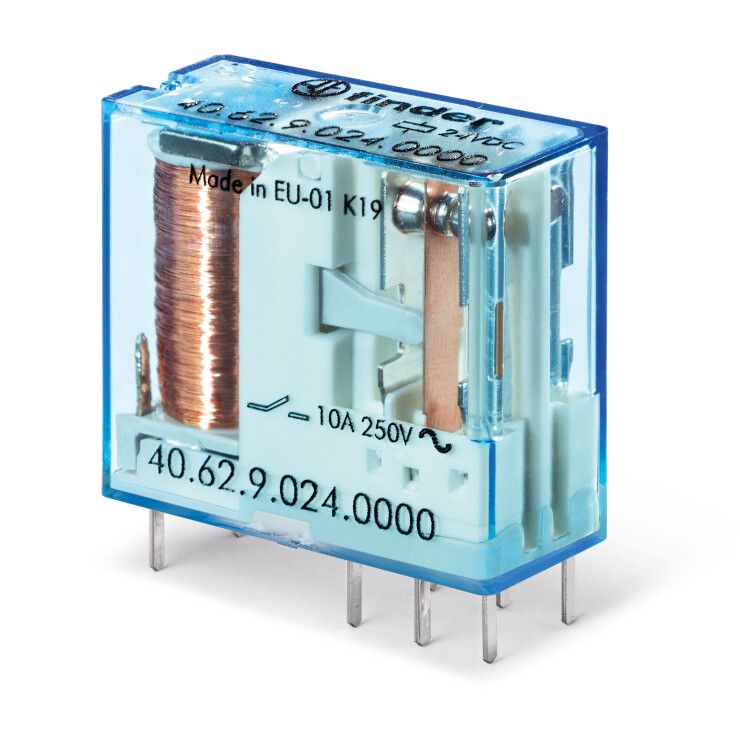

Миниатюрное универсальное электромеханическое реле Finder 40.62.7.024.0000 предназначено для коммутации нагрузок до 10 А в устройствах с малым габаритным пространством. Подходит для установки как на печатную плату, так и в штепсельную розетку - обеспечивает гибкость сборки в автоматических системах, контроллерах и распределительных щитках.

Назначение и область применения

Электромеханическое реле Finder 40.62.7.024.0000 используется для управления силовыми цепями слаботочными сигналами. Благодаря двум переключающим контактам типа 2CO (два одинарных переключающих контакта), оно позволяет одновременно управлять двумя нагрузками или реализовать функции переключения между состояниями. Применяется в промышленной автоматизации: панелях управления, станках, конвейерах, системах освещения, бытовых и медицинских аппаратах. Удобно для замены старых реле или модернизации устройств с ограниченным местом под компоненты.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Тип контактов: 2CO - два одинарных переключающих контакта (по одному нормально открытому и нормальному закрытому на каждый)
• Материал контактов: Серебро-никель (AgNi) - устойчивы к дуговым воздействиям, долговечны при переключении активных и индуктивных нагрузок
• Тип управления: Моностабильное - возвращается в исходное состояние после отключения питания катушки
• Шаг выводов: 5 мм - совместим с типовой печатной платой и стандартными розетками
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Поляризация: Свободная - можно подключать катушку любым способом (плюс и минус взаимозаменяемы)
• Корпус: Пластиковый, самозатухающий материал

Совместимость и монтаж

Реле Finder 40.62.7.024.0000 имеет два варианта установки: на печатную плату через выводы с шагом 5 мм или в специальную розетку (например, серийную FRS-40). Для монтажа на плату используйте стандартные технологические отверстия. При использовании розетки - просто вставьте реле до щелчка. Обязательно проверьте соответствие шага выводов вашей плате или адаптеру. Катушка питается от 24 В постоянного тока - не подключайте переменное напряжение. Напряжение ниже 20 В может вызвать некорректное срабатывание.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность и износостойкость). Это гарантирует надёжность и безопасность при работе в промышленных условиях.

Преимущества

• Высокая чувствительность катушки - требует мало энергии для срабатывания, снижает нагрузку на управляющую цепь
• Контакты AgNi обеспечивают длительный срок службы даже при частых переключениях
• Гибкий монтаж - один и тот же компонент можно использовать как на плате, так и в розетке
• Физически компактный размер - экономия места на плате или в корпусе оборудования
• Не требуется внешняя защита от обратной ЭДС - внутренние параметры катушки позволяют работать без демпферных элементов в большинстве случаев

Ограничения применения

• Степень защиты IP20 не допускает использование во влажных средах, на улице или в помещениях с брызгами воды
• Не предназначен для работы с токами выше 10 А - превышение может привести к свариванию контактов
• Не рекомендуется для частого переключения индуктивных нагрузок выше 100 ВА без дополнительной защиты (например, RC-цепочки)
• Работает только при температуре от −25 C до +40 C - вне этого диапазона возможна потеря герметичности или изменение характеристик

Примеры использования

• Управление двигателем насоса через микроконтроллер с выходом 3,3 В - реле усиливает сигнал до 10 А
• Переключение режимов работы двух светильников в одном устройстве
• Автоматическая блокировка одного канала при активации другого в системе сигнализации
• Замена аналогичного реле в старом оборудовании с сохранением существующего разъёма

Практические советы

• При монтаже на плату соблюдайте минимальное расстояние между соседними реле - чтобы избежать теплового влияния
• Используйте розетку FRS-40 для удобной замены - особенно в сервисных зонах
• Проверяйте полярность при тестировании: хотя катушка свободнополярная, лучше соблюдать согласованность в проекте
• Для индуктивных нагрузок (катушки, двигатели) рассмотрите установку фри-wheeling диода параллельно катушке реле - продлит срок службы управляющего элемента
• Не забудьте про посадочный диаметр: реле имеет стандартный размер под розетку 40-серии - другие розетки не подходят
