Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 2CO 10A; контакты AgNi+Au; катушка 24В DC | 553290245000 Finder 55.32.9.024.5000

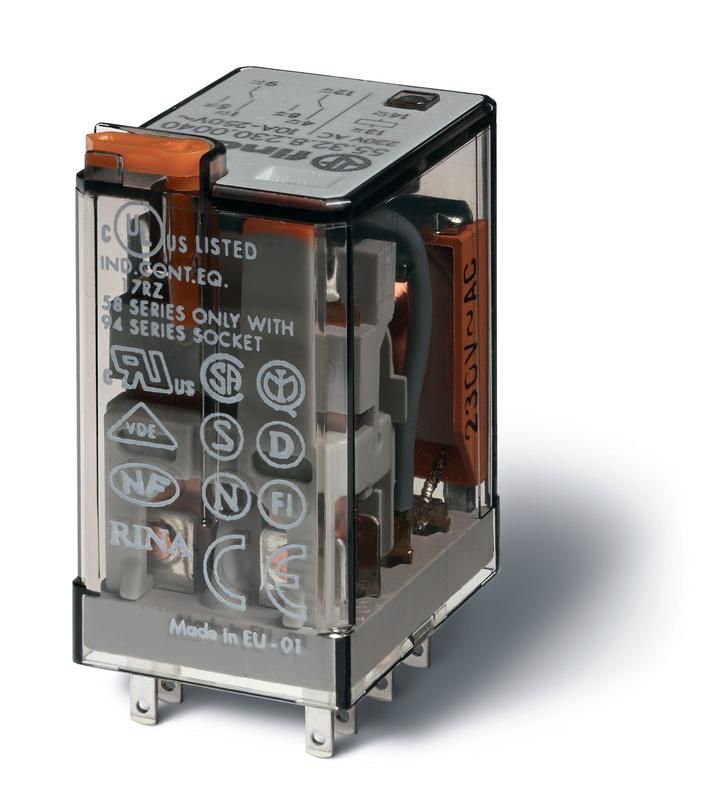

Электромеханическое реле Finder 55.32.9.024.5000 - компактное промежуточное реле с двумя переключающими контактами на 10 А, предназначенное для установки в розеточные гнезда на печатной плате. Катушка работает от постоянного тока 24 В, контакты покрыты комбинацией серебро-никель и золото для надёжной работы даже при слабых сигналах. Подходит для автоматизации, систем управления и промышленной электроники.

Назначение и область применения

Реле Finder 55.32.9.024.5000 используется для коммутации нагрузок средней мощности в цепях постоянного тока. Его основная задача - передача управляющего сигнала от контроллера (например, PLC или микроконтроллера) к более мощным устройствам: насосам, клапанам, световым индикаторам, нагревательным элементам. Благодаря миниатюрному формату и разъемному подключению, реле легко интегрируется в компактные устройства и распределительные щиты.

Технические характеристики

• Тип реле: промежуточное, моностабильное (возвращается в исходное состояние после отключения питания)
• Количество переключающих контактов: 2 (2CO - два переключающих контакта типа «перекидной»)
• Номинальный ток контактов: 10 А при напряжении до 250 В AC / 30 В DC
• Напряжение катушки: 24 В постоянного тока
• Тип контактов: AgNi + Au - сплав серебро-никель с тонким золотым покрытием для снижения переходного сопротивления и предотвращения окисления
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от пыли и воды
• Подключение: разъемное (монтаж в розетку, без пайки)
• Способ монтажа: на печатную плату (PCB)
• Поляризация: свободная - можно подключать катушку любым направлением
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25C до +55C и повышенной влажности
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 55.32.9.024.5000 совместимо с розетками стандарта серии 55 от Finder. Для монтажа достаточно вставить реле в соответствующий разъем на плате - пайка не требуется. Это ускоряет сборку, замену и сервисное обслуживание. Убедитесь, что розетка имеет те же pinout и шаг выводов (2,54 мм). Нагрузка должна быть согласована с номиналом 10 А - превышение вызывает перегрев и выход из строя контактов.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Сертификация гарантирует соответствие требованиям к изоляции, пробивному напряжению и механической прочности. Применяется в оборудовании, требующем соблюдения директив CE.

Преимущества

• Золотое покрытие контактов обеспечивает стабильную проводимость при малых токах - идеально для сигналов от сенсоров и цифровых модулей
• Разъемное подключение позволяет менять реле без пайки, снижает риск повреждения платы
• Высокая плотность монтажа: компактный размер экономит место на плате
• Свободная полярность катушки упрощает проектирование и сборку
• Климатическое исполнение УХЛ4 делает реле пригодным для использования в неотапливаемых помещениях и на производстве

Ограничения применения

• Не предназначено для внешнего монтажа - IP20 не защищает от пыли и влаги; использовать только внутри закрытых корпусов
• Не рекомендуется для коммутации индуктивных нагрузок выше 10 А - возможна дуга и сваривание контактов
• Не подходит для переменного тока выше 250 В - максимальное напряжение указано в спецификации
• Из-за миниатюрного размера не допускается ручная пайка выводов - только через розетку

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Переключение режимов работы станков по команде от ПЛК
• Коммутация LED-индикации в пультах управления
• Работа в системах HVAC для включения/выключения вентиляторов
• Автоматические системы освещения в складских комплексах

Практические советы

• При использовании с индуктивными нагрузками (катушки, двигатели) обязательно примените демпферную цепь (диод или RC-цепочку) параллельно нагрузке - это продлит срок службы контактов
• Проверьте, чтобы напряжение на катушке было точно 24 В +-10%. Перенапряжение приведёт к перегреву и отказу
• Учитывайте посадочные размеры розетки - она должна быть именно для серии 55, иначе реле не войдёт
• Для частых переключений (более 1000 раз в час) проверьте ресурс контактов - типичный ресурс 10⁶ операций при номинальной нагрузке
• Не используйте реле в условиях высоких уровней вибрации без дополнительной фиксации платы - механическая устойчивость ниже, чем у монтажных реле с болтовыми креплениями
