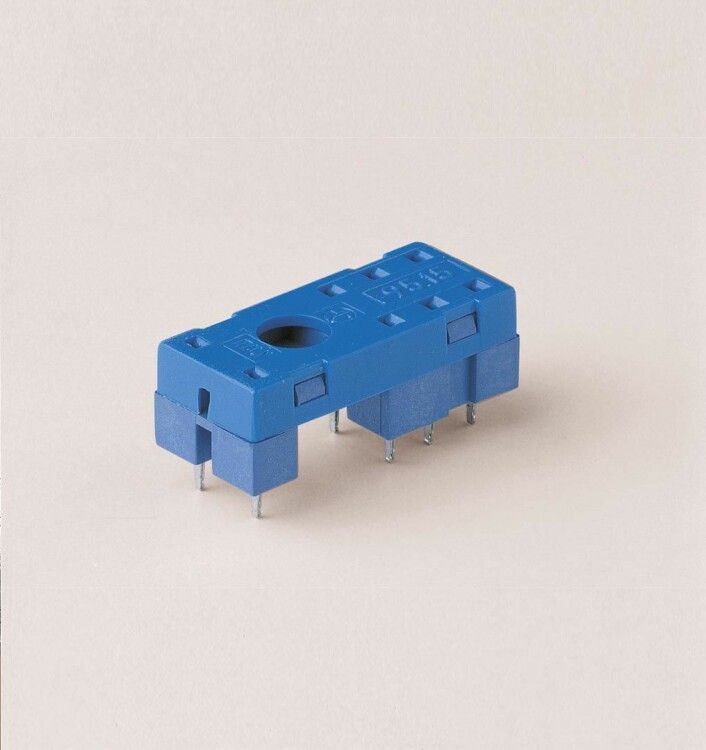

Розетка для монтажа на плате реле 40.51, 40.52, 40.61, 40.62, в комплекте металлическая клипса 095.51, версия: синий цвет - 95.15.2SMA FINDER 95152SMA

Розетка для монтажа на плате для реле 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 с металлической клипсой 095.51 от Finder - это компактный элемент для надёжного подключения реле прямо на печатную плату. Артикулы 95.15.2sma и 95152sma подходят для промышленной автоматизации, где важна устойчивость к вибрациям и широкий температурный диапазон.

Назначение и область применения

Розетка для монтажа на плате для реле 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 с металлической клипсой 095.51 предназначена для быстрой замены и фиксации реле серий 40.x1 и 44.x2 на печатных платах. Подходит для сборки устройств управления, силовой коммутации и систем автоматизации, где требуется частая замена реле без пайки.

Технические характеристики

• Количество контактов: 8 - обеспечивает подключение всех цепей реле (управление, нагрузка, вспомогательные контакты)
• Номинальный ток: 10 А - выдерживает постоянную нагрузку до 10 А переменного или постоянного тока
• Напряжение: 220–250 В - рассчитана на работу в сетях с напряжением до 250 В
• Род тока: AC/DC - совместима с любыми типами тока, что расширяет возможности применения
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги; подходит для внутренней установки
• Материал корпуса: пластик - изолирующий, устойчивый к механическим воздействиям
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности и перепадов температур
• Диапазон температур: от –40 до +70 C - сохраняет работоспособность в суровых условиях, включая холодные склады и нагреваемые шкафы
• Цвет: синий - стандартизированная окраска для удобства идентификации
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к релейным контактам и соединениям

Совместимость и монтаж

Розетка для монтажа на плате для реле 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 с металлической клипсой 095.51 совместима исключительно с реле указанных серий. Монтаж осуществляется методом поверхностного монтажа (SMD): выводы розетки проходят через отверстия в плате и паяются. Клипса из металла обеспечивает прочное крепление реле и предотвращает его выпадение при вибрациях. Для правильной установки проверьте соответствие шага контактов реле и гнезд розетки - они должны точно совпадать.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, долговечность и электрические параметры релейных соединений. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не является герметичной. Применение вне закрытых щитов требует дополнительной защиты.

Преимущества

• Металлическая клипса повышает надёжность крепления реле - снижается риск отсоединения при ударах и вибрациях
• Поддержка AC/DC позволяет использовать одну модель в различных схемах - экономит запчасти и упрощает логистику
• Широкий температурный диапазон делает её пригодной для работы в необогреваемых помещениях и на улице внутри корпусов
• Замена реле без пайки - сокращает время обслуживания и минимизирует риск повреждения платы

Ограничения применения

• Не применяется в открытых или влажных средах - IP20 не защищает от воды и пыли
• Не совместима с другими сериями реле - даже близкие по форме модели (например, 40.3x) не подойдут
• Не рекомендовано использование при токе выше 10 А - возможен перегрев и оплавление контактов
• Требуется точное соблюдение габаритов платы - отклонение в расположении отверстий приведёт к невозможности монтажа

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без демонтажа всей платы
• Щиты управления насосными станциями - работа в условиях колебаний температуры и вибраций
• Системы освещения и отопления - управление мощными нагрузками с помощью внешних реле
• Аппаратура для тестирования оборудования - часто меняющиеся конфигурации схем

Практические советы

• При пайке используйте термостойкий паяльник - перегрев может деформировать пластиковую основу
• Проверяйте плотность посадки реле - слабое крепление вызывает искрение и перегрев контактов
• Для длительной службы избегайте перегрузок - даже кратковременные импульсы свыше 10 А сокращают срок службы
• При использовании в шкафах с высокой температурой - убедитесь, что теплоотвод не затруднён
• Артикулы 95.15.2sma и 95152sma - это один и тот же продукт, различаются лишь формат записи номера
